Спиральные сверла Holex цельные твердосплавные 4xD - 6xD С защитным покрытием TiAIN Режимы резания при сверлении отверстий Скорость Подача

Спиральные сверла Holex цельные твердосплавные 4xD - 6xD С защитным покрытием TiAIN Режимы резания при сверлении отверстий Скорость Подача

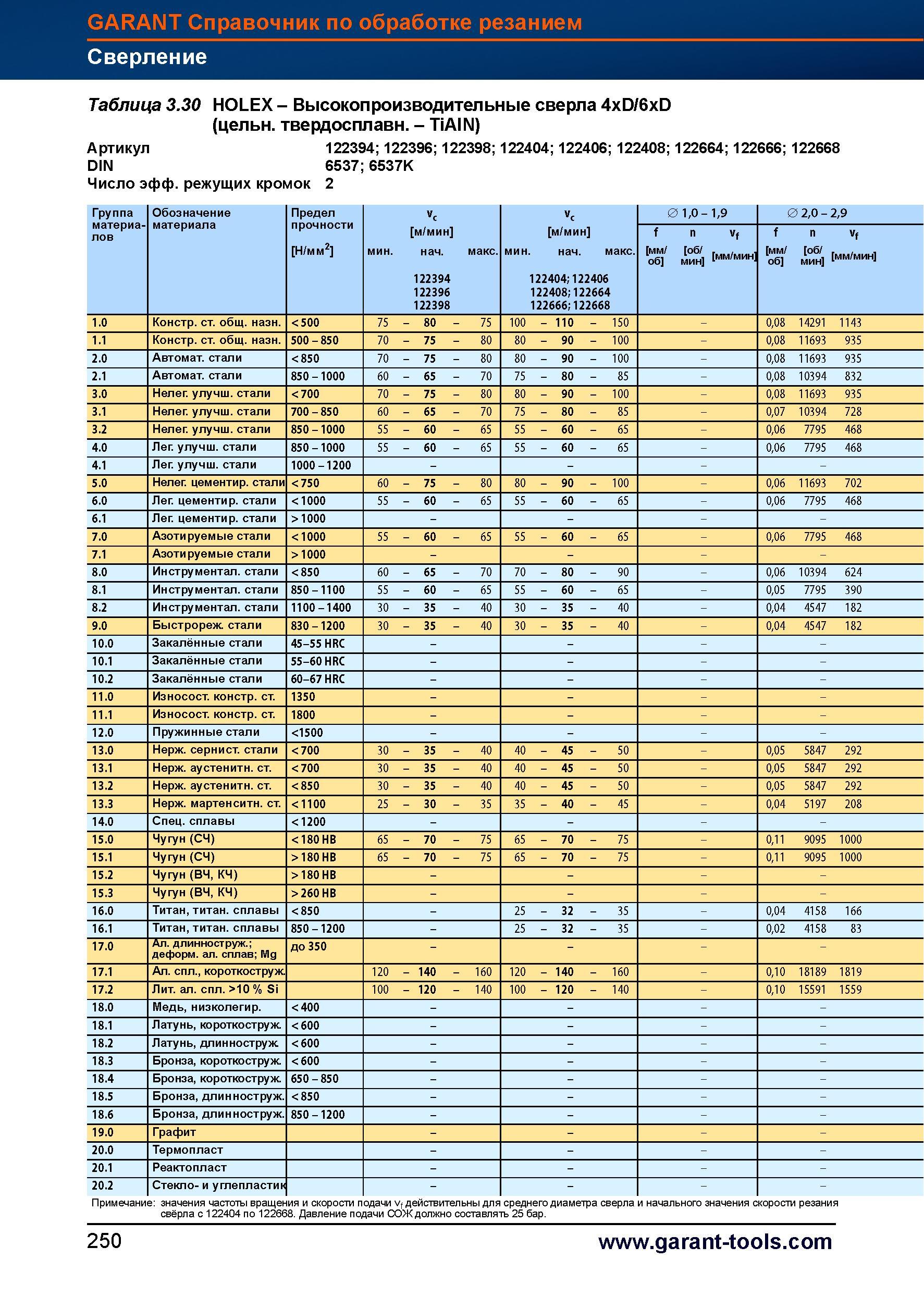

Спиральные сверла Holex цельные твердосплавные 4xD - 6xD С защитным покрытием TiAIN Режимы резания при сверлении отверстий Скорость Подача _ Артикул 122394 122396 122398 122404 122406 122408 122664 122666 122668 DIN 6537 6537K Число эффективных режущих кромок инструмента 2 Группа материалов Обозначение материала Предел прочности Vc м/мин 0 1,0 - 1,9 0 2,0 - 2,9 f Vf f Vf Н/мм2 минимальная начальная максимальная мин. нач. макс. ИЯ ммиб/ мм/ ЧЩ ммиб мм/ 122394 122396 122398 122404 122406 122408;122664 122666;122668 1.0 Конструкционные стали общего назначения 500 75 - 80 - 75 100 - 110 - 150 - 0,08 1 4291 1143 1.1 Конструкционные стали общего назначения 500 - 850 70 - 75 - 80 80 - 90 - 100 - 0,08 11693 935 2.0 Автоматные стали 850 70 - 75 - 80 80 - 90 - 100 - 0,08 11693 935 2.1 Автоматные стали 850 - 1000 60 - 65 - 70 75 - 80 - 85 - 0,08 10394 832 3.0 Нелегированные улучшенные стали 700 70 - 75 - 80 80 - 90 - 100 - 0,08 11693 935 3.1 Нелегированные улучшенные стали 700 - 850 60 - 65 - 70 75 - 80 - 85 - 0,07 10394 728 3.2 Нелегированные улучшенные стали 850 - 1000 55 - 60 - 65 55 - 60 - 65 - 0,06 7795 468 4.0 Легированные улучшенные стали 850 - 1000 55 - 60 - 65 55 - 60 - 65 - 0,06 7795 468 4.1 Легированные улучшенные стали 1000 - 1200 5.0 Нелегированные цементированные стали 750 60 - 75 - 80 80 - 90 - 100 - 0,06 11693 702 6.0 Легированные цементированные стали 1000 55 - 60 - 65 55 - 60 - 65 - 0,06 7795 468 6.1 Легированные цементированные стали > 1000 7.0 Азотируемые стали 1000 55 - 60 - 65 55 - 60 - 65 - 0,06 7795 468 7.1 Азотируемые стали > 1000 8.0 Инструментальные стали 850 60 - 65 - 70 70 - 80 - 90 - 0,06 10394 624 8.1 Инструментальные стали 850 - 1100 55 - 60 - 65 55 - 60 - 65 - 0,05 7795 390 8.2 Инструментальные стали 1100 - 1400 30 - 35 - 40 30 - 35 - 40 - 0,04 4547 182 9.0 Быстрореж стали 830 - 1200 30 - 35 - 40 30 - 35 - 40 - 0,04 4547 182 10.0 Закалённые стали 45-55 HRC 10.1 Закалённые стали 55-60 HRC 10.2 Закалённые стали 60-67 HRC 11.0 Износостойкие конструкционные стали 1350 11.1 Износостойкие конструкционные стали 1800 12.0 Пружинные стали 1500 13.0 Нержавеющие сернистые стали 700 30 - 35 - 40 40 - 45 - 50 - 0,05 5847 292 13.1 Нержавеющие аустенитные стали 700 30 - 35 - 40 40 - 45 - 50 - 0,05 5847 292 13.2 Нержавеющие аустенитные стали 850 30 - 35 - 40 40 - 45 - 50 - 0,05 5847 292 13.3 Нержавеющие мартенситные стали 1100 25 - 30 - 35 35 - 40 - 45 - 0,04 5197 208 14.0 Специальные сплавы 1200 15.0 Чугун (СЧ) 180HB 65 - 70 - 75 65 - 70 - 75 - 0,11 9095 1000 15.1 Чугун (СЧ) >180HB 65 - 70 - 75 65 - 70 - 75 - 0,11 9095 1000 15.2 Чугун (ВЧ, КЧ) >180HB 15.3 Чугун (ВЧ, КЧ) >260HB 16.0 Титан титановые сплавы 850 - 25 - 32 - 35 - 0,04 4158 166 16.1 Титан титановые сплавы 850 - 1200 - 25 - 32 - 35 - 0,02 4158 83 17.0 Ал. длинноструж. деформ. ал. сплав Mg до 350 17.1 Ал. спл., короткоструж. 120 - 140 - 160 120 - 140 - 160 - 0,10 18189 1819 17.2 Лит. ал. спл. >10 % Si 100 - 120 - 140 100 - 120 - 140 - 0,10 15591 1559 18.0 Медь низколегированная 400 18.1 Латунь короткостружечная 600 18.2 Латунь, длинноструж 600 18.3 Бронза короткостружечная 600 18.4 Бронза короткостружечная 650 - 850 18.5 Бронза длинностружечная 850 18.6 Бронза длинностружечная 850 - 1200 19.0 Графит 20.0 Термопласт 20.1 Реактопласт 20.2 Стекло- и углепластик Примечание значения частоты вращения и скорости подачи vf действительны для среднего диаметра сверла и начального значения скорости резания свёрла с 122404 по 122668. Давление подачи СОЖ должно составлять 25 бар. 250 GARANT Справочник по обработке резанием Сверление Таблица 3.30 HOLEX - Высокопроизводительные Hoffmann Garant
