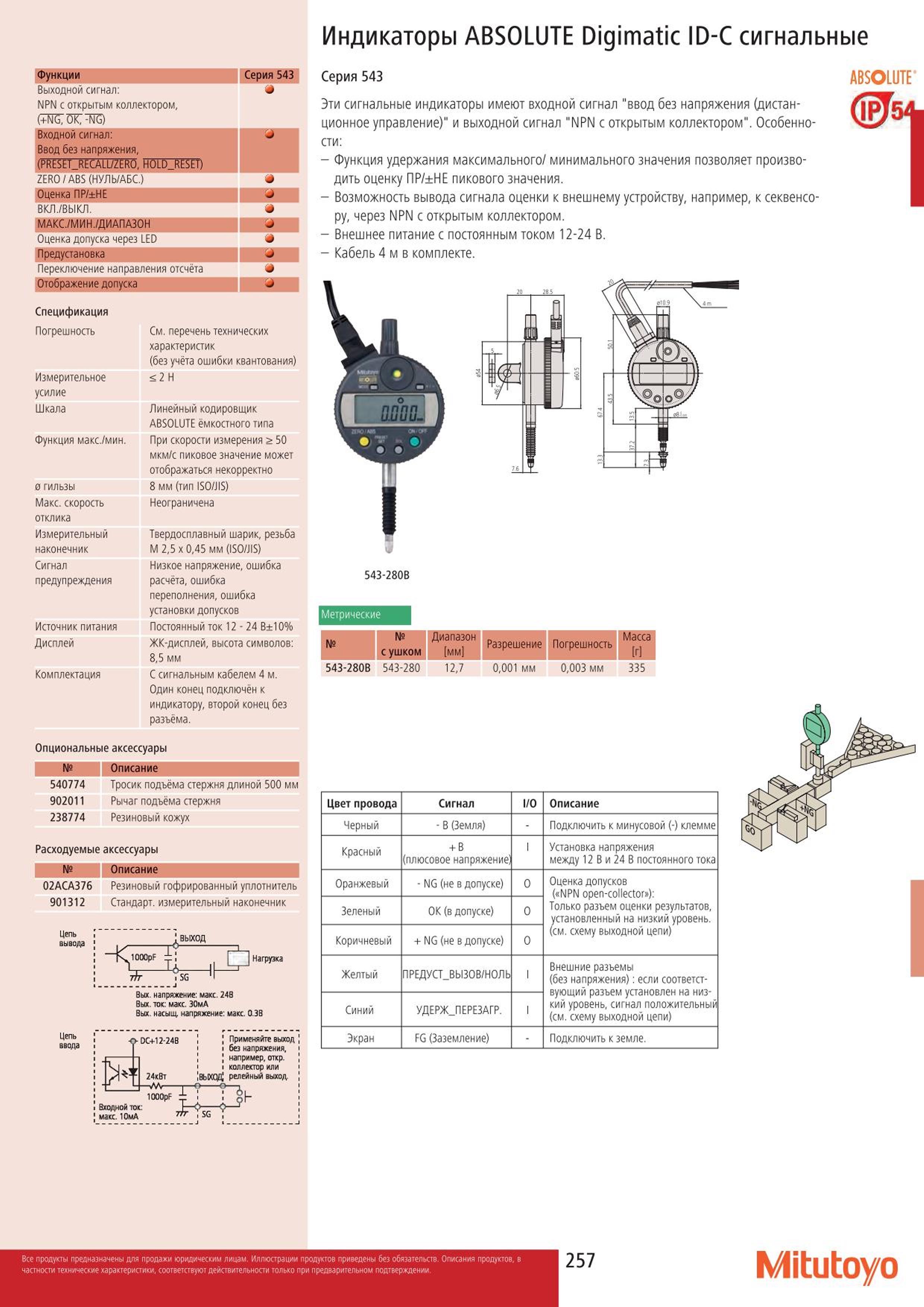

Специальный сигнальный индикатор Митутойо 543-280B с цифровой индикацией позволяет производить оценку ПР НЕ пикового значения контролируемого значения Функции Серия 543 Выходной сигнал: NPN с открытым коллектором (+NG OK -NG) Ввод без напряжения (PRESETRECALL ZERO HOLDRESET) ZERO ABS (НУЛЬ АБС.) Оценка ПР НЕ ВКЛ. ВЫКЛ. МАКС. МИН. ДИАПАЗОН Оценка допуска через LED 4 Предустановка Переключение направления отсчёта Отображение допуска Спецификация Погрешноаь Измерительное усилие Шкала Функция макс. мин. 0 гильзы Макс. скорость отклика Измерительный наконечник Сигнал предупреждения Источник питания Дисплей Комплектация См. перечень технических характеристик (без учёта ошибки квантования) 2 Н Линейный кодировщик ABSOLUTE ёмкостного типа При скорости измерения 50 мкм с пиковое значение может отображаться некорректно 8 мм (тип ISO JIS) Неограничена Твердосплавный шарик резьба М 25 х 045 мм (ISO JIS) Низкое напряжение ошибка расчёта ошибка переполнения ошибка установки допусков Постоянный ток 12 24 В 10% ЖК-дисплей высота символов: 85 мм С сигнальным кабелем 4 м. Один конец подключён к индикатору второй конец без разъёма. Опциональные аксессуары Описание 540774 Тросик подъёма стержня длиной 500 мм 902011 Рычаг подъёма стержня 238774 Резиновый кожух Расходуемые аксессуары Описание 02АСА376 901312 Цепь Резиновый гофрированный уплотнитель Стандарт измерительный наконечник fC 7 7- 17 выход о Нагрузка SG Вых. напряжение: макс. 24В Вых. ток: макс. ЗОмА Вых. насыщ. напряжение: макс. 0.3В Цепь ввода -о- DC+12-24B Входной ток: макс. ЮмА 24кВт Н Mr lOOOpF ; J Применяйте выход без напряжения 2 например откр. коллектор или ВЫХОД1 релейный выход -0 0 1 чь Индикаторы ABSOLUTE Digimatic ID-С сигнальные Серия 543 Эти сигнальные индикаторы имеют входной сигнал "ввод без напряжения (дистанционное управление)" и выходной сигнал "NPN с открытым коллектором". Особенности Функция удержания максимального минимального значения позволяет производить оценку ПР НЕ пикового значения. Возможность вывода сигнала оценки к внешнему устройству например к секвенсору через NPN с открытым коллектором. Внешнее питание с постоянным током 12-24 В. Кабель 4 м в комплекте. ABSOLUTE (Р 543-280В Метрические с ушком Диапазон мм Разрешение Погрешность Масса (г 543-280В 543-280 127 0001 мм 0003 мм 335 Цвет провода Сигнал O Описание Черный В (Земля) Подключить к минусовой (-) клемме Красный + В (плюсовое напряжение) Установка напряжения между 12 В и 24 В постоянного тока Оранжевый NG (не в допуске) О Оценка допусков ( NPN open-collector ): Только разъем оценки результатов установленный на низкий уровень (см. схему выходной цепи) Зеленый ОК (в допуске) О Коричневый + NG (не в допуске) О Желтый ПРЕДУСТВЫЗОВ НОЛЬ Внешние разъемы (без напряжения): если соответствующий разъем установлен на низкий уровень сигнал положительный (см. схему выходной цепи) Синий УДЕРЖПЕРЕЗАГР. Экран FG (Заземление) Подключить к земле. 257 Mitutoyo
