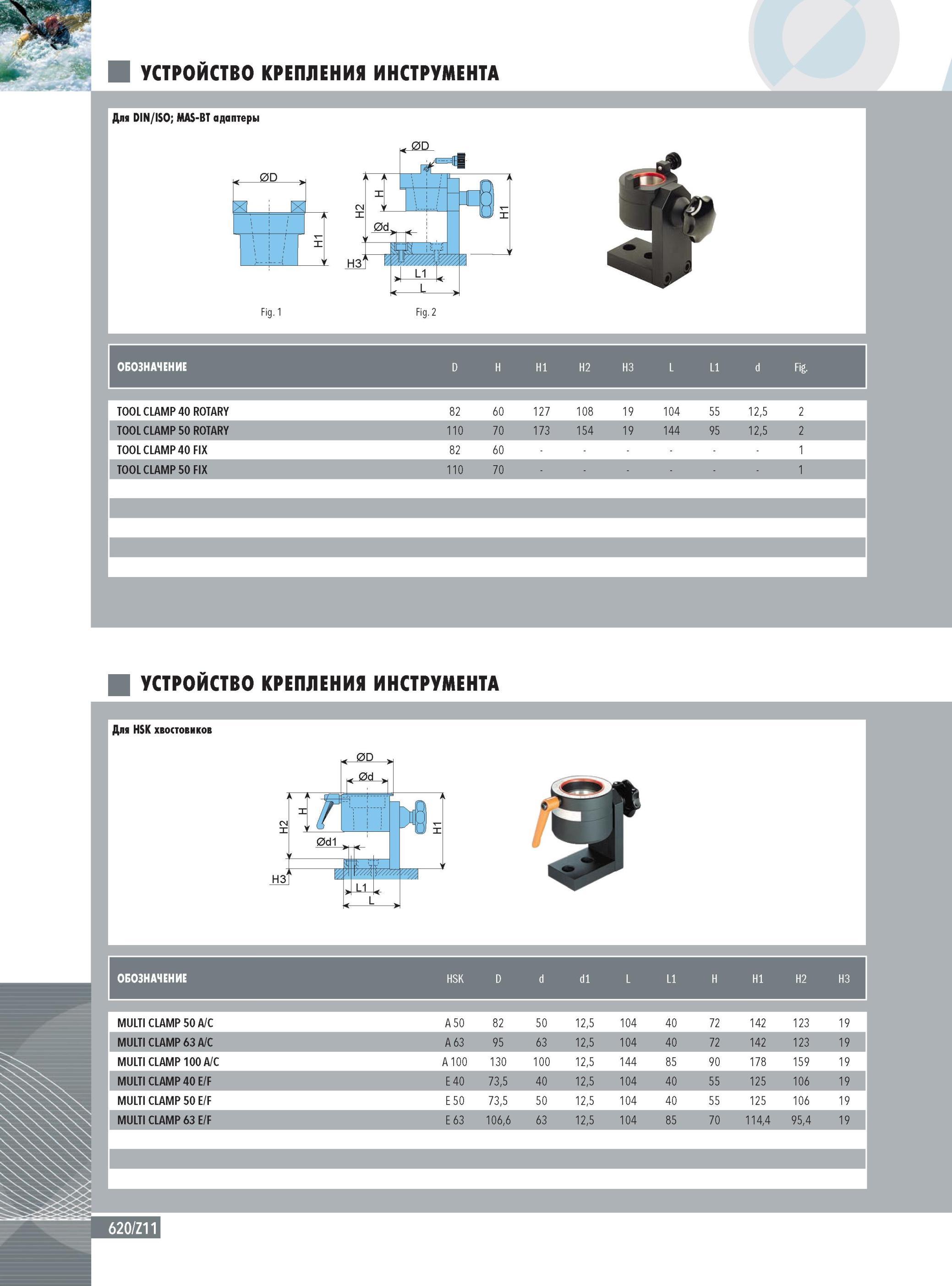

Специальные настольные устройства по сборке и разборке инструментальных наладок для станков фрезерно-сверлильно-расточной группы металлообрабатывающего оборудования Для хвостовиков под конуса шпинделей DIN ISO MAS-BT HSK устройство крепления инструмента Инструментальная оснастка Ingersoll Для DIN/ISO; MAS-BT адаптеры к 0D XI F A i v i J H3 Fig. 1 Fig. 2 Обозначение D H H1 H2 H3 L L1 d Fig. TOOL CLAMP 40 ROTARY 82 60 127 108 19 104 55 12,5 TOOL CLAMP 50 ROTARY 110 70 173 154 19 144 95 12,5 TOOL CLAMP 40 FIX 82 60 TOOL CLAMP 50 FIX 110 70 УСТРОЙСТВО КРЕПЛЕНИЯ ИНСТРУМЕНТА Для HSK хвостовиков Обозначение HSK D d d1 L L1 H H1 H2 H3 MULTI CLAMP 50 A/C A 50 82 50 12,5 104 40 72 142 123 19 MULTI CLAMP 63 A/C A 63 95 63 12,5 104 40 72 142 123 19 MULTI CLAMP 100 A/C A 100 130 100 12,5 144 85 90 178 159 19 MULTI CLAMP 40 E/F E 40 73,5 40 12,5 104 40 55 125 106 19 MULTI CLAMP 50 E/F E 50 73,5 50 12,5 104 40 55 125 106 19 MULTI CLAMP 63 E/F E 63 106,6 63 12,5 104 85 70 114,4 95,4 19 620/Z11 2 2
