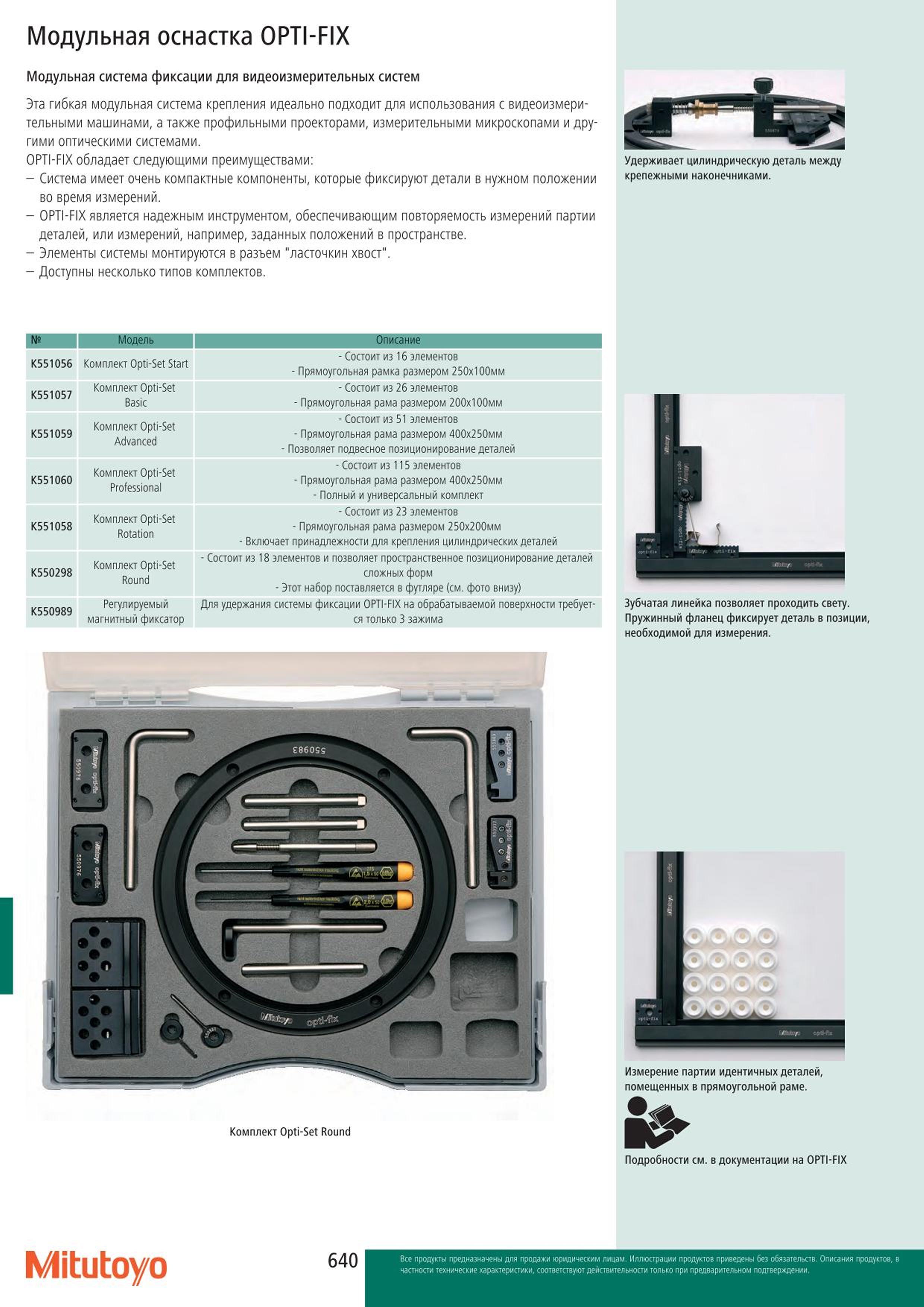

Специальная модульная оснастка Mitutoyo OPTI-FIX K551056 K551059 K550298 используется с видеоизмерительными машинами и с другими оптическими системами Общий вид Модульная оснастка OPTI-FIX Модульная система фиксации для видеоизмерительных систем Эта гибкая модульная система крепления идеально подходит для использования с видеоизмерительными машинами а также профильными проекторами измерительными микроскопами и другими оптическими системами. OPTI-FIX обладает следующими преимуществами: Система имеет очень компактные компоненты которые фиксируют детали в нужном положении во время измерений. OPTI-FIX является надежным инструментом обеспечивающим повторяемость измерений партии деталей или измерений например заданных положений в пространстве. Элементы системы монтируются в разъем "ласточкин хвост". Доступны несколько типов комплектов. и Модель Описание К551056 Комплект Opti-Set Start Состоит из 16 элементов Прямоугольная рамка размером 250x100мм К551057 Комплект Opti-Set Basic Состоит из 26 элементов Прямоугольная рама размером 200x100мм К551059 Комплект Opti-Set Advanced -Состоитиз 51 элементов Прямоугольная рама размером 400x250мм Позволяет подвесное позиционирование деталей К551060 Комплект Opti-Set Professional Состоит из 115 элементов Прямоугольная рама размером 400x250мм Полный и универсальный комплект К551058 Комплект Opti-Set Rotation Состоит из 23 элементов Прямоугольная рама размером 250x200мм Включает принадлежности для крепления цилиндрических деталей К550298 Комплект Opti-Set Round Состоит из 18 элементов и позволяет пространственное позиционирование деталей сложных форм Этот набор поставляется в футляре (см. фото внизу) К550989 Регулируемый магнитный фиксатор Для удержания системы фиксации OPTI-FIX на обрабатываемой поверхности требуется только 3 зажима Зубчатая линейка позволяет проходить свету. Пружинный фланец фиксирует деталь в позиции необходимой для измерения. Комплект Opti-Set Round Измерение партии идентичных деталей помещенных в прямоугольной раме. fe Подробности см. в документации на OPTI-FIX Удерживает цилиндрическую деталь между крепежными наконечниками. Mitutoyo 640
