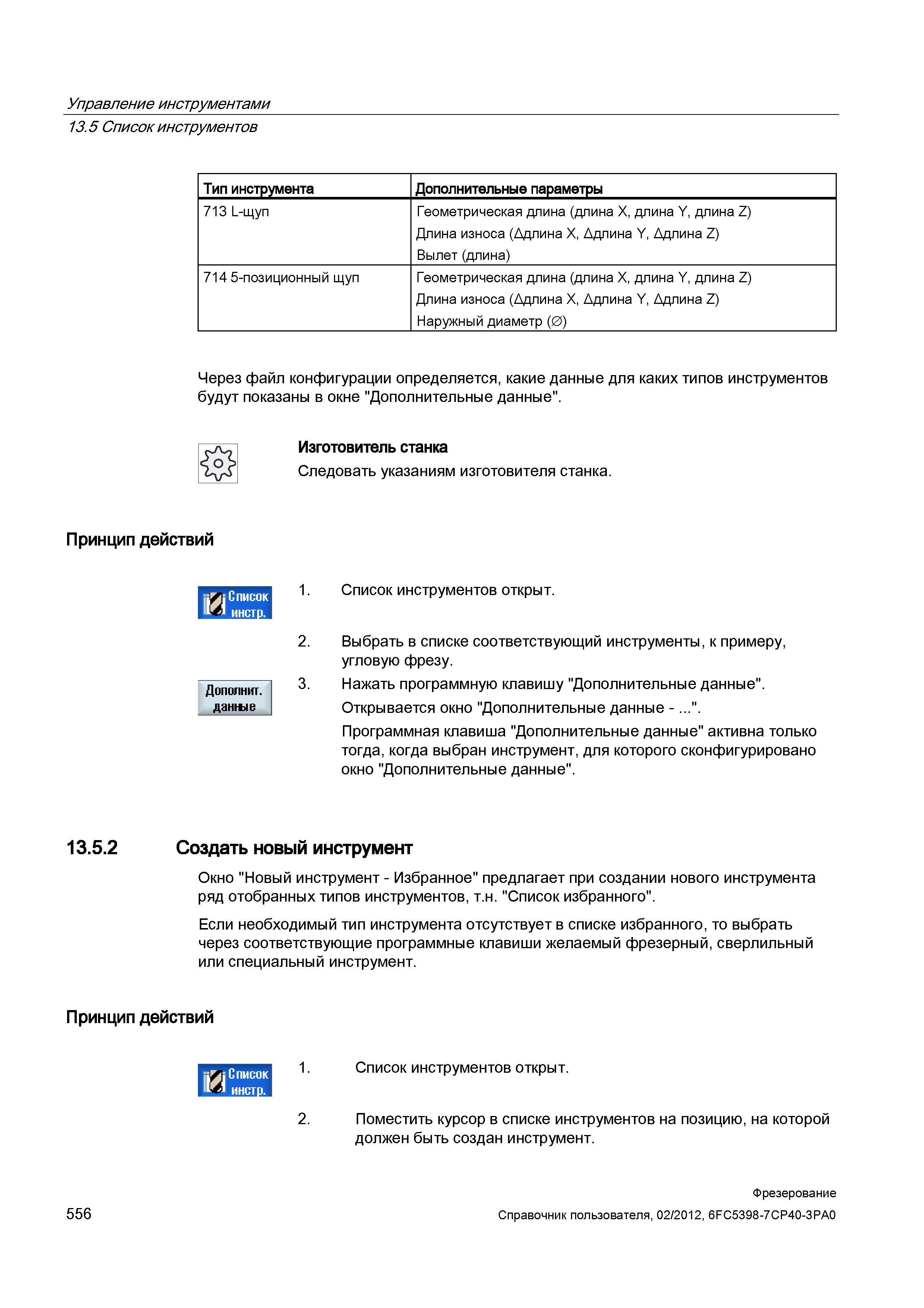

Создать новый инструмент Окно "Новый инструмент - Избранное" предлагает при создании нового инструмента ряд отобранных типов инструментов, т.н. "Список избранного". Если необходимый тип инструмента отсутствует в списке избранного, то выбрать через соответствующие программные клавиши желаемый фрезерный, сверлильный или специальный инструмент. Принцип действий Список инструментов открыт. Поместить курсор в списке инструментов на позицию, на которой должен быть создан инструмент. 2 556 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Управление инструментами 13.5 Список инструментов Тип инструмента Дополнительные параметры 713 L-щуп Геометрическая длина (длина X, длина Y, длина Z) Длина износа (Ддлина X, Ддлина Y, Ддлина Z) Вылет (длина) 714 5-позиционный щуп Геометрическая длина (длина X, длина Y, длина Z) Длина износа (Ддлина X, Ддлина Y, Ддлина Z) Наружный диаметр (0) Через файл конфигурации определяется, какие данные для каких типов инструментов будут показаны в окне "Дополнительные данные". Изготовитель станка Следовать указаниям изготовителя станка. Принцип действий 1. Список инструментов открыт. Дополнит. данше 2. Выбрать в списке соответствующий инструменты, к примеру, угловую фрезу. 3. Нажать программную клавишу "Дополнительные данные". Открывается окно "Дополнительные данные - ". Программная клавиша "Дополнительные данные" активна только тогда, когда выбран инструмент, для которого сконфигурировано окно "Дополнительные данные". 13.5.2
