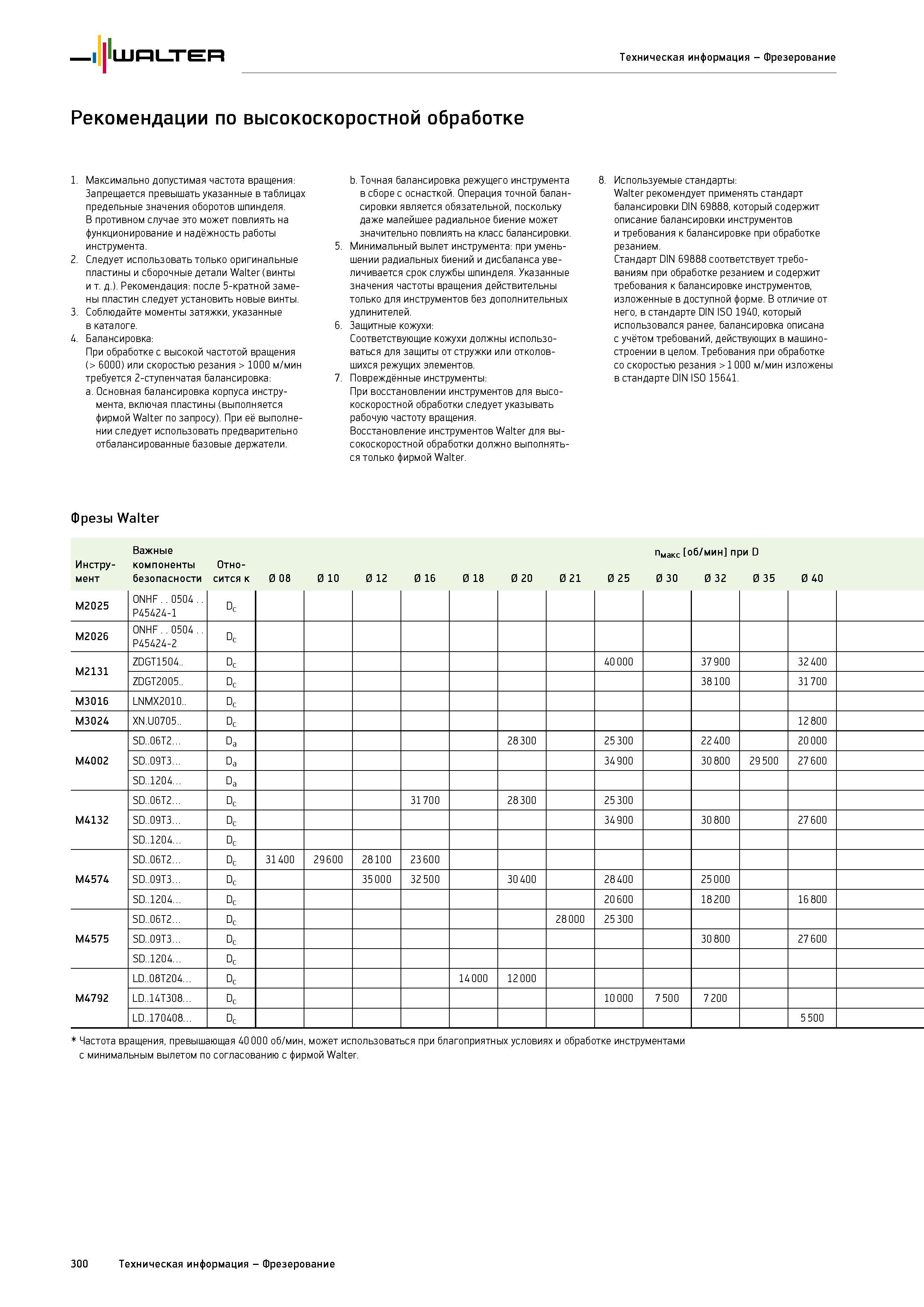

Советы немецкой инструментальной компании Walter по правильному применению технологии высокоскоростного фрезерования металлов и сплавов _ Максимально допустимая частота вращения Запрещается превышать указанные в таблицах предельные значения оборотов шпинделя В противном случае это может повлиять на функционирование и надёжность работы инструмента. 2. Следует использовать только оригинальные пластины и сборочные детали Walter (винты и т. д.). Рекомендация после 5-кратной замены пластин следует установить новые винты. 3. Соблюдайте моменты затяжки указанные в каталоге. 4. Балансировка При обработке с высокой частотой вращения ( 6000) или скоростью резания 1000 м/мин требуется 2-ступенчатая балансировка а. Основная балансировка корпуса инструмента включая пластины (выполняется фирмой Walter по запросу). При её выполнении следует использовать предварительно отбалансированные базовые держатели. b. Точная балансировка режущего инструмента в сборе с оснасткой. Операция точной балансировки является обязательной поскольку даже малейшее радиальное биение может значительно повлиять на класс балансировки. 5. Минимальный вылет инструмента при уменьшении радиальных биений и дисбаланса увеличивается срок службы шпинделя. Указанные значения частоты вращения действительны только для инструментов без дополнительных удлинителей. 6. Защитные кожухи Соответствующие кожухи должны использоваться для защиты от стружки или отколовшихся режущих элементов. 7. Повреждённые инструменты При восстановлении инструментов для высокоскоростной обработки следует указывать рабочую частоту вращения. Восстановление инструментов Walter для высокоскоростной обработки должно выполняться только фирмой Walter. 8. Используемые стандарты Walter рекомендует применять стандарт балансировки DIN 69888 который содержит описание балансировки инструментов и требования к балансировке при обработке резанием. Стандарт DIN 69888 соответствует требованиям при обработке резанием и содержит требования к балансировке инструментов изложенные в доступной форме. В отличие от него в стандарте DIN ISO 1940 который использовался ранее балансировка описана с учётом требований действующих в машиностроении в целом. Требования при обработке скоростью резания 1 000 м/мин изложены в стандарте DIN ISO 15641. Фрезы Walter Важные пмакс об/мин при D Инстру- компоненты Отно- мент безопасности сится к 0 08 0 10 0 12 0 16 0 18 0 20 0 21 0 25 0 30 0 32 0 35 0 40 M2025 ONHF 0504. . P45424-1 Dc M2026 ONHF 0504. . P45424-2 Dc M2131 ZDGT1504 Dc 40 000 37 900 32 400 ZDGT2005 Dc 38 100 31 700 M3016 LNMX2010 Dc M3024 XN.U0705 Dc 12 800 M4002 SD 06T2 Da 28 300 25 300 22 400 20 000 SD 09T3 Da 34 900 30 800 29 500 27 600 SD 1204 Da M4132 SD 06T2 Dc 31 700 28 300 25 300 SD 09T3 Dc 34 900 30 800 27 600 SD 1204 Dc M4574 SD 06T2 Dc 31 400 29 600 28 100 23 600 SD 09T3 Dc 35 000 32 500 30 400 28 400 25 000 SD 1204 Dc 20 600 18 200 16 800 M4575 SD 06T2 Dc 28 000 25 300 SD 09T3 Dc 30 800 27 600 SD 1204 Dc M4792 LD 08T204 Dc 14 000 12 000 LD 14T308 Dc 10 000 7 500 7 200 LD 170408 Dc 5 500 Частота вращения превышающая 40 000 об/мин может использоваться при благоприятных условиях и обработке инструментами с минимальным вылетом по согласованию с фирмой Walter. 300 Техническая информация Фрезерование Walter Техническая информация Фрезерование Рекомендации по высокоскоростной обработке
