Зажимной узел тип 2090 предназначен для специальных применений Инструкции по конструктивному применению этих узлов Сборочные инструкции (образец расто Каталог WALTER 2007 Режущий инструмент и оснастка Стр. 786 0789 Lab2u

Обновлено 2020-04-16 09:46:22

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER \| Каталог WALTER 2007 Режущий инструмент и оснастка (Всего 830 стр.)

789 Каталог WALTER 2007 Режущий инструмент и инструментальная оснастка Стр.786

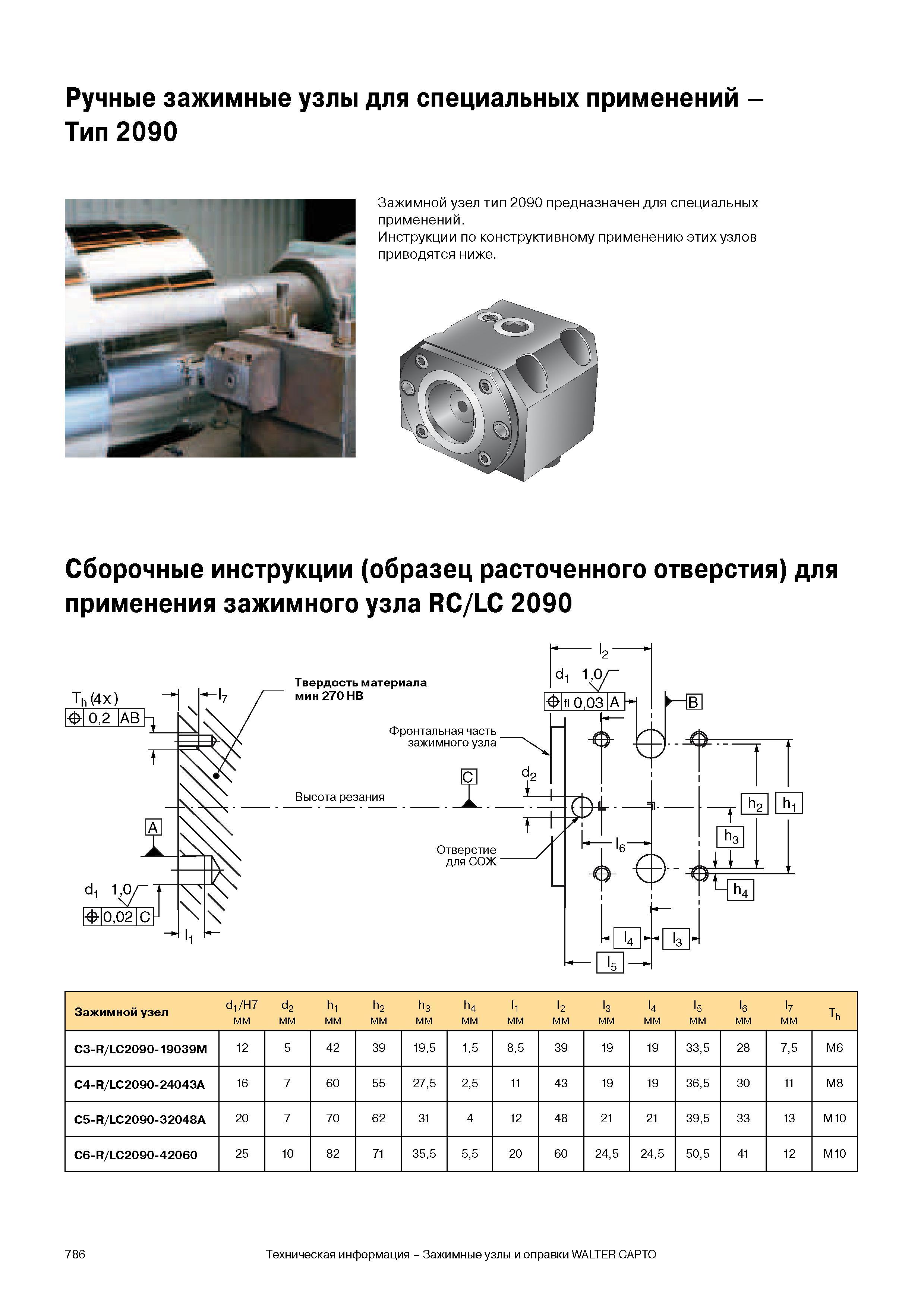

Зажимной узел тип 2090 предназначен для специальных применений Инструкции по конструктивному применению этих узлов Сборочные инструкции (образец расто Зажимной узел тип 2090 предназначен для специальных применений Инструкции по конструктивному применению этих узлов Сборочные инструкции (образец расточенного отверстия) для применения зажимного узла RC LC 2090 Th(4x) Твердость материала мин 270 HB l2 d1 10 fl 003 A Фронтальная часть зажимного узла Высота резания C d2 Отверстие для СОЖ B 1 h2 h1 е l4 l3 l5 Зажимной узел d- H7 мм d2 мм h1 мм h2 мм h3 мм h4 мм l1 мм l4 мм I5 мм l7 мм Th C3-R/LC2090- 19039M 12 5 42 39 195 15 85 39 19 19 335 28 75 M6 C4-R/LC2090-24043A 16 7 60 55 275 25 11 43 19 19 365 30 11 M8 C5-R/LC2090-32048A 20 7 70 62 31 4 12 48 21 21 395 33 13 M10 C6-R/LC2090-42060 25 10 82 71 355 55 20 60 245 245 505 41 12 M10 h 3 6 h 4 786 Техническая информация Зажимные узлы и оправки WALTER CAPTO Ручные зажимные узлы для специальных применений -Тип 2090
