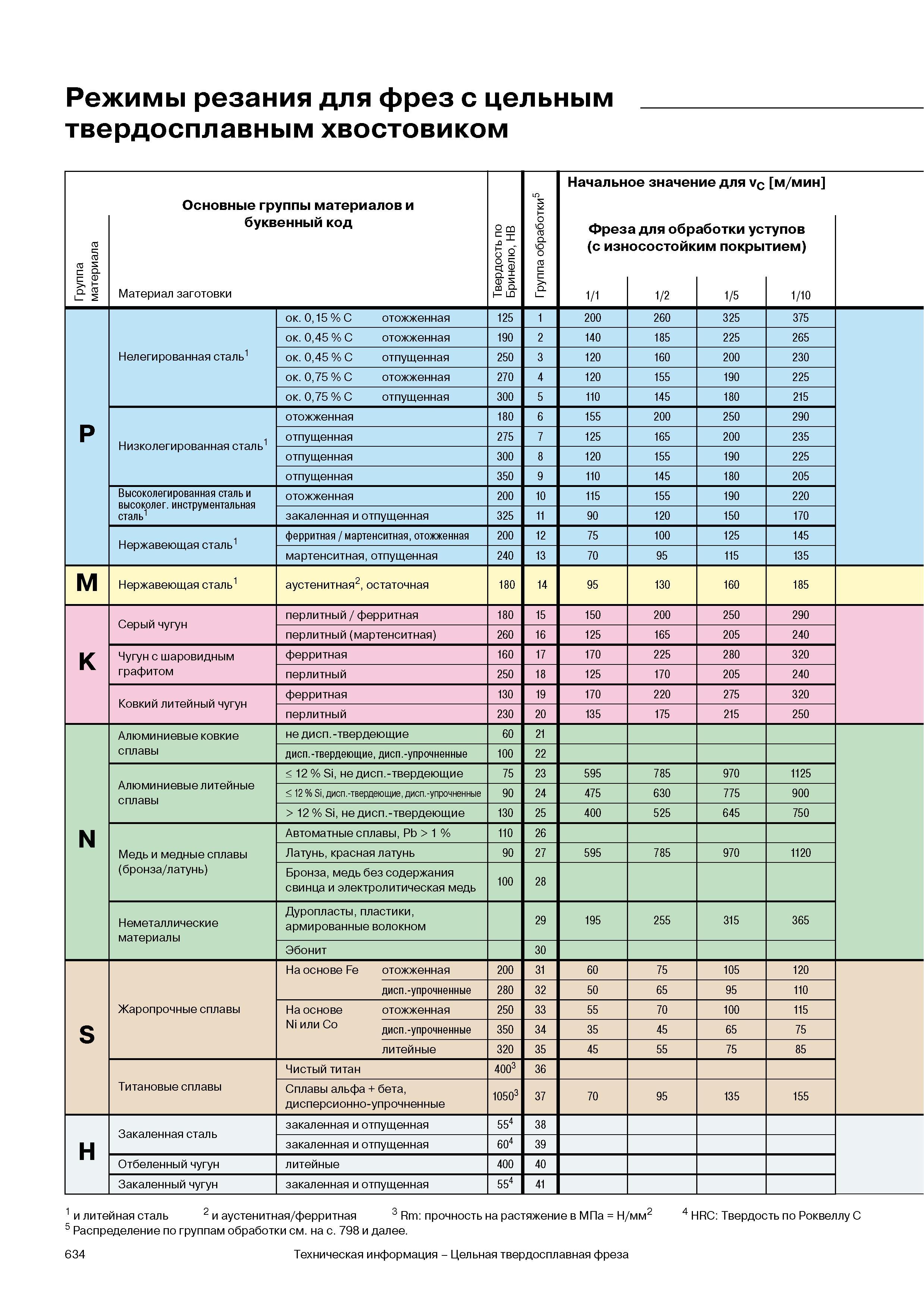

Режимы резания Walter для фрез с цельным твердосплавным хвостовиком Группа материала Основные группы материалов и буквенный код Материал заготовки Тве

Режимы резания Walter для фрез с цельным твердосплавным хвостовиком Группа материала Основные группы материалов и буквенный код Материал заготовки Твердость по Бринелю HB Группа обработки Начальн Фрезое значен а для обр осостойк 1 2 ие для vc аботки ус им покры 1 5 мин тупов тием) 1 10 P Нелегированная сталь1 ок. 015 C отожженная 125 1 200 260 325 375 ок. 045 C отожженная 190 2 140 185 225 265 ок. 045 C отпущенная 250 3 120 160 200 230 ок. 075 C отожженная 270 4 120 155 190 225 ок. 075 C отпущенная 300 5 110 145 180 215 Низколегированная сталь1 отожженная 180 6 155 200 250 290 отпущенная 275 7 125 165 200 235 отпущенная 300 8 120 155 190 225 отпущенная 350 9 110 145 180 205 Высоколегированная сталь и высоколег. инструментальная сталь1 отожженная 200 10 115 155 190 220 закаленная и отпущенная 325 11 90 120 150 170 Нержавеющая сталь1 ферритная мартенситная отожженная 200 12 75 100 125 145 мартенситная отпущенная 240 13 70 95 115 135 M Нержавеющая сталь1 аустенитная2 остаточная 180 14 95 130 160 185 K Серый чугун перлитный ферритная 180 15 150 200 250 290 перлитный (мартенситная) 260 16 125 165 205 240 Чугун с шаровидным графитом ферритная 160 17 170 225 280 320 перлитный 250 18 125 170 205 240 Ковкий литейный чугун ферритная 130 19 170 220 275 320 перлитный 230 20 135 175 215 250 N Алюминиевые ковкие сплавы не дисп.-твердеющие 60 21 дисп.-твердеющие дисп.-упрочненные 100 22 Алюминиевые литейные сплавы 12 Si не дисп.-твердеющие 75 23 595 785 970 1125 12 Si дисп.-твердеющие дисп.-упрочненные 90 24 475 630 775 900 12% Si не дисп.-твердеющие 130 25 400 525 645 750 Медь и медные сплавы (бронза латунь) Автоматные сплавы Pb 1 110 26 Латунь красная латунь 90 27 595 785 970 1120 Бронза медь без содержания свинца и электролитическая медь 100 28 Неметаллические материалы Дуропластыпластики армированные волокном 29 195 255 315 365 Эбонит 30 S Жаропрочные сплавы На основе Fe отожженная 200 31 60 75 105 120 дисп.-упрочненные 280 32 50 65 95 110 На основе отожженная 250 33 55 70 100 115 Ni или Co дисп.-упрочненные 350 34 35 45 65 75 литейные 320 35 45 55 75 85 Титановые сплавы Чистый титан 4 оэ 36 Сплавы альфа + бета дисперсионно-упрочненные 10503 37 70 95 135 155 H Закаленная сталь закаленная и отпущенная 554 38 закаленная и отпущенная 604 39 Отбеленный чугун литейные 400 40 Закаленный чугун закаленная и отпущенная 554 41 1 и литейная сталь 2 и аустенитная ферритная 3 Rm прочность на растяжение в МПа Н мм2 4 HRC Твердость по Роквеллу C 5 Распределение по группам обработки см. на с. 798 и далее. 634 Техническая информация Цельная твердосплавная фреза
