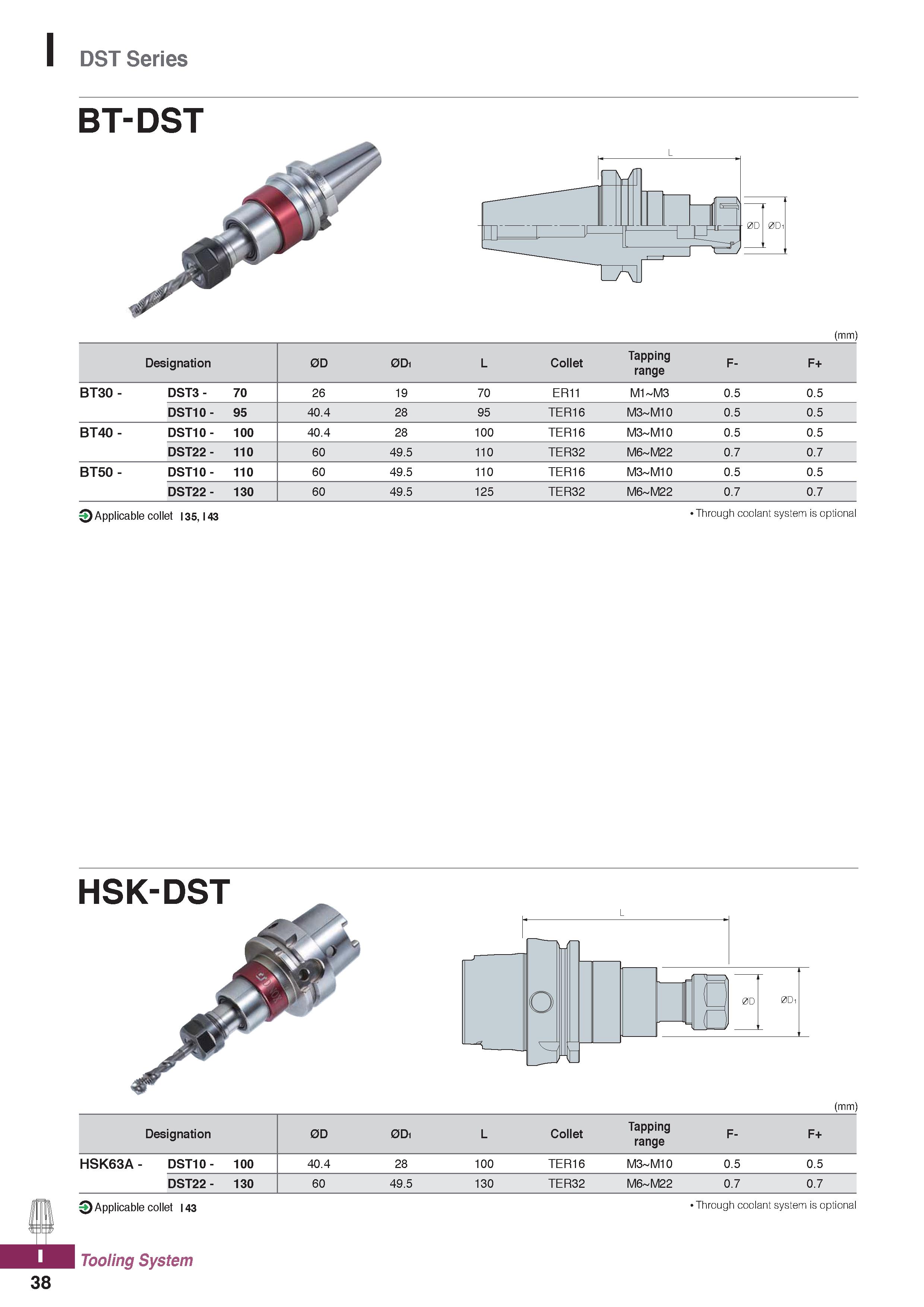

DST Series BT-DST (mm) Designation 0D 0D1 L Collet Tapping range F- F+ BT30 - DST3 - 70 26 19 70 ER11 M1-M3 0.5 0.5 DST10- 95 40.4 28 95 TER16 M3-M10 0.5 0.5 BT40 - DST10- 100 40.4 28 100 TER16 M3-M10 0.5 0.5 DST22- 110 60 49.5 110 TER32 M6-M22 0.7 0.7 BT50 - DST10- 110 60 49.5 110 TER16 M3-M10 0.5 0.5 DST22- 130 60 49.5 125 TER32 M6-M22 0.7 0.7 Q Applicable collet I 35, I 43 Through coolant system is optional HSK-DST (mm) Designation 0D 0Di L Collet Tapping range F- F+ HSK63A- DST10- 100 40.4 28 100 TER16 M3-M10 0.5 0.5 DST22- 130 60 49.5 130 TER32 M6-M22 0.7 0.7 Applicable collet I 43 Tooling System Through coolant system is optional 38
