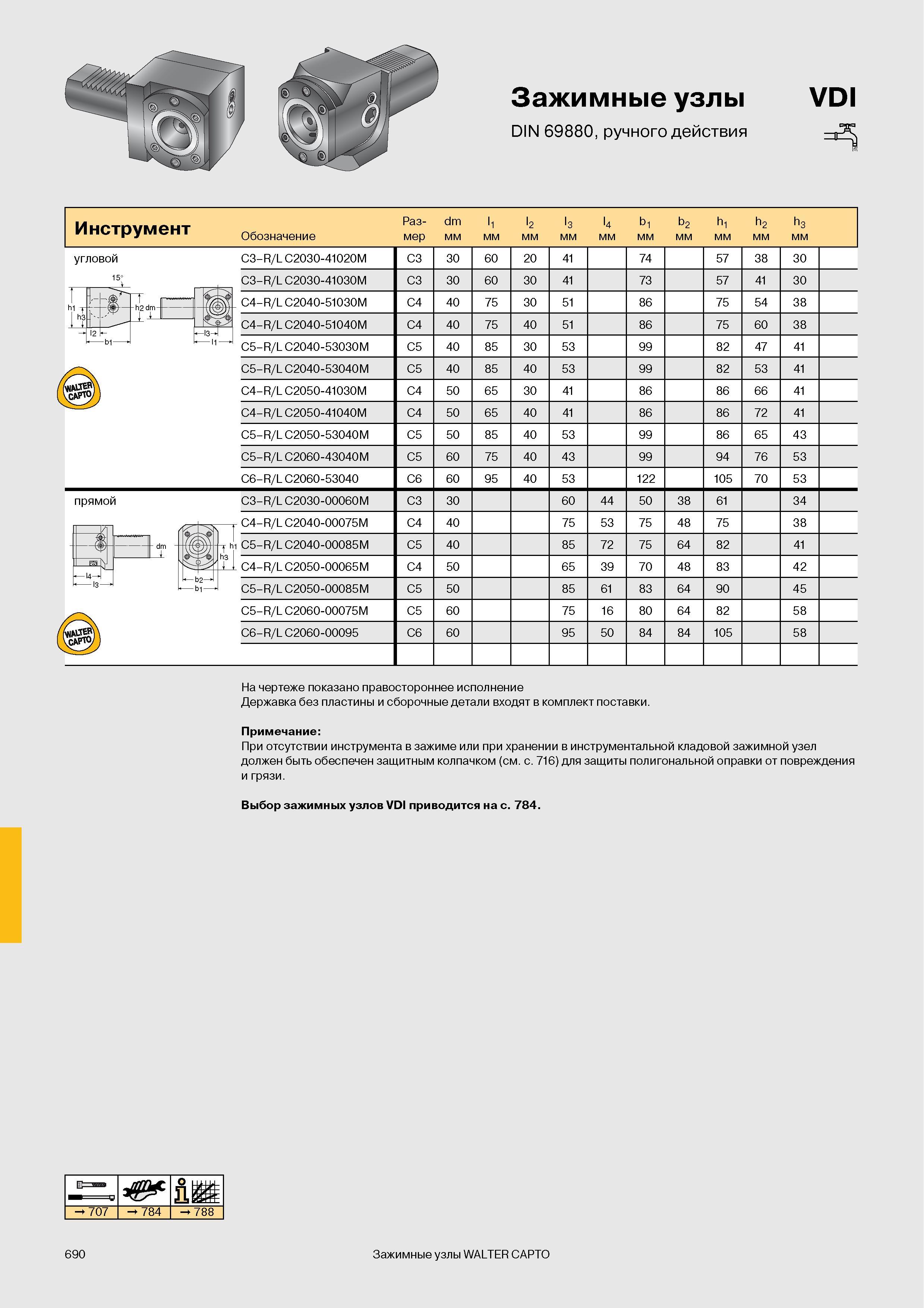

Инструментальная токарная станочная оснастка Walter VDI Зажимные узлы DIN 69880 ручного действия Инструмент Обозначение Размерные характеристики dm мм li мм l2 мм l3 мм l4 мм b1 мм b2 мм h1 мм h2 мм h3 мм C3-R/L C2030-41020M C3 30 60 20 41 74 57 38 30 C3-R/L C2030-41030M C3 30 60 30 41 73 57 41 30 C4-R/L C2040-51030M C4 40 75 30 51 86 75 54 38 C4-R/L C2040-51040M C4 40 75 40 51 86 75 60 38 C5-R/L C2040-53030M C5 40 85 30 53 99 82 47 41 C5-R/L C2040-53040M C5 40 85 40 53 99 82 53 41 C4-R/L C2050-41030M C4 50 65 30 41 86 86 66 41 C4-R/L C2050-41040M C4 50 65 40 41 86 86 72 41 C5-R/L C2050-53040M C5 50 85 40 53 99 86 65 43 C5-R/L C2060-43040M C5 60 75 40 43 99 94 76 53 C6-R/L C2060-53040 C6 60 95 40 53 122 105 70 53 C3-R/L C2030-00060M C3 30 60 44 50 38 61 34 C4-R/L C2040-00075M C4 40 75 53 75 48 75 38 C5-R/L C2040-00085M C5 40 85 72 75 64 82 41 C4-R/L C2050-00065M C4 50 65 39 70 48 83 42 C5-R/L C2050-00085M C5 50 85 61 83 64 90 45 C5-R/L C2060-00075M C5 60 75 16 80 64 82 58 C6-R/L C2060-00095 C6 60 95 50 84 84 105 58 угловой прямой 1 m -14-Г 13 На чертеже показано правостороннее исполнение Державка без пластины и сборочные детали входят в комплект поставки. Примечание При отсутствии инструмента в зажиме или при хранении в инструментальной кладовой зажимной узел должен быть обеспечен защитным колпачком (см. с. 716) для защиты полигональной оправки от повреждения и грязи. Выбор зажимных узлов VDI приводится на с. 784. 4Р WiJfl 707 784 788 690 Зажимные узлы WALTER CAPTO
