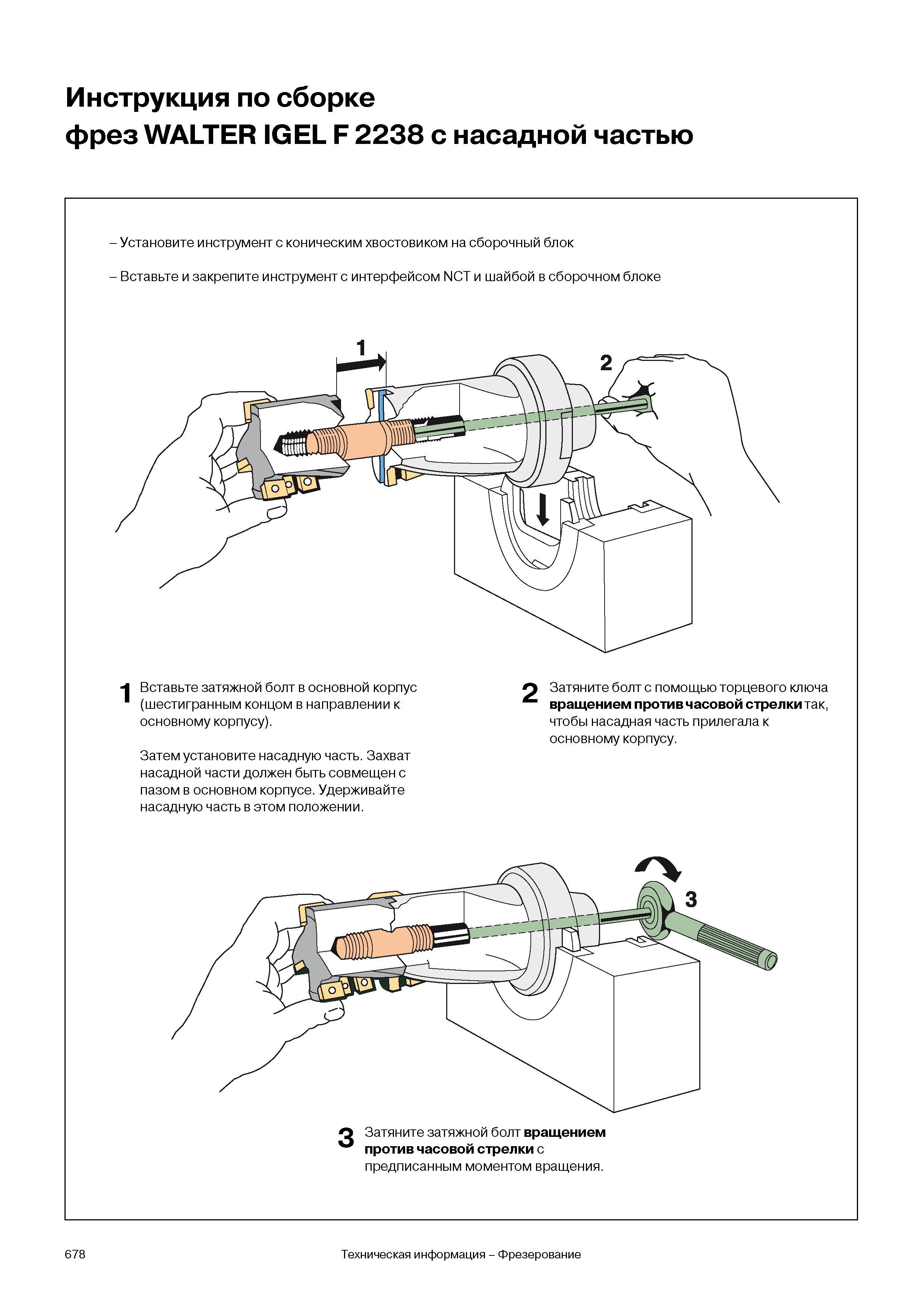

Инструкция по сборке фрез WALTER IGEL F 2238 с насадной частью Установите инструмент с коническим хвостовиком на сборочный блок Вставьте и закрепите инструмент с интерфейсом NCT и шайбой в сборочном блоке 1 Вставьте затяжной болт в основной корпус (шестигранным концом в направлении к основному корпусу). Затем установите насадную часть. Захват насадной части должен быть совмещен с пазом в основном корпусе. Удерживайте насадную часть в этом положении. Затяните болт с помощью торцевого ключа вращением против часовой стрелки так чтобы насадная часть прилегала к основному корпусу. 3 Затяните затяжной болт вращением против часовой стрелки с предписанным моментом вращения. 678 Техническая информация Фрезерование
