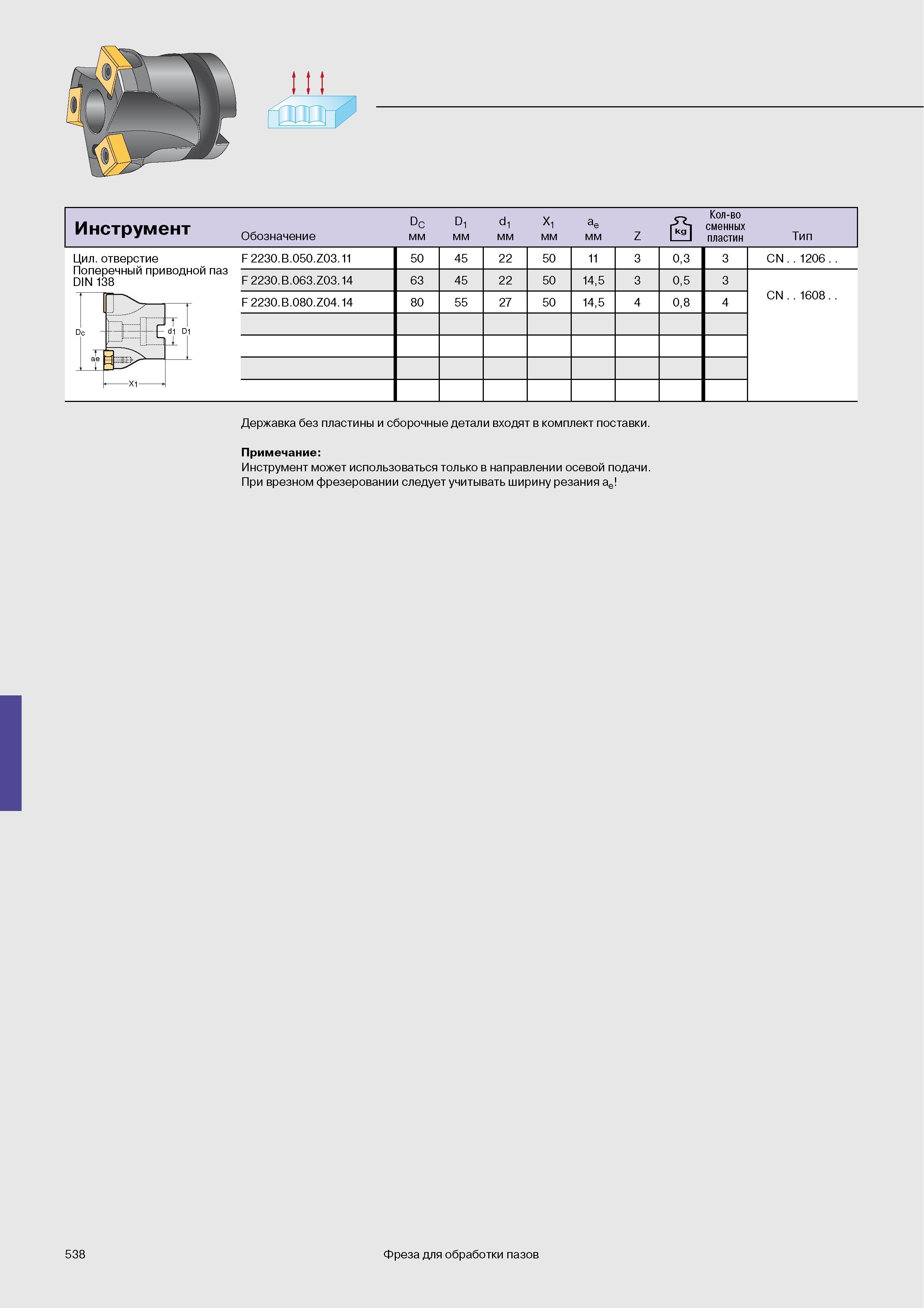

Фреза для обработки пазов Инструмент Walter Обозначение Dc мм D1 мм d1 мм X1 мм ae мм Z S Количество сменных пластин Тип Цилиндрическое отверстие Попе Каталог WALTER 2007 Режущий инструмент и оснастка Стр. 538 0541 Lab2u

Обновлено 2020-04-16 09:46:20

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER \| Каталог WALTER 2007 Режущий инструмент и оснастка (Всего 830 стр.)

541 Каталог WALTER 2007 Режущий инструмент и инструментальная оснастка Стр.538
Фреза для обработки пазов Инструмент Walter Обозначение Dc мм D1 мм d1 мм X1 мм ae мм Z S Количество сменных пластин Тип Цилиндрическое отверстие Попе Фреза для обработки пазов Инструмент Walter Обозначение Dc мм D1 мм d1 мм X1 мм ae мм Z S Количество сменных пластин Тип Цилиндрическое отверстие Поперечный привод DIN 138 ной паз F 2230.B.050.Z03.11 50 45 22 50 11 3 03 3 CN 1206 F 2230.B.063.Z03.14 63 45 22 50 145 3 05 3 cN 1608 D T n F 2230.B.080.Z04.14 80 55 27 50 145 4 08 4 t di D 1 ae Ll h xi Державка без пластины и сборочные детали входят в комплект поставки. Примечание Инструмент может использоваться только в направлении осевой подачи. При врезном фрезеровании следует учитывать ширину резания ae 538 Фреза для обработки пазов
