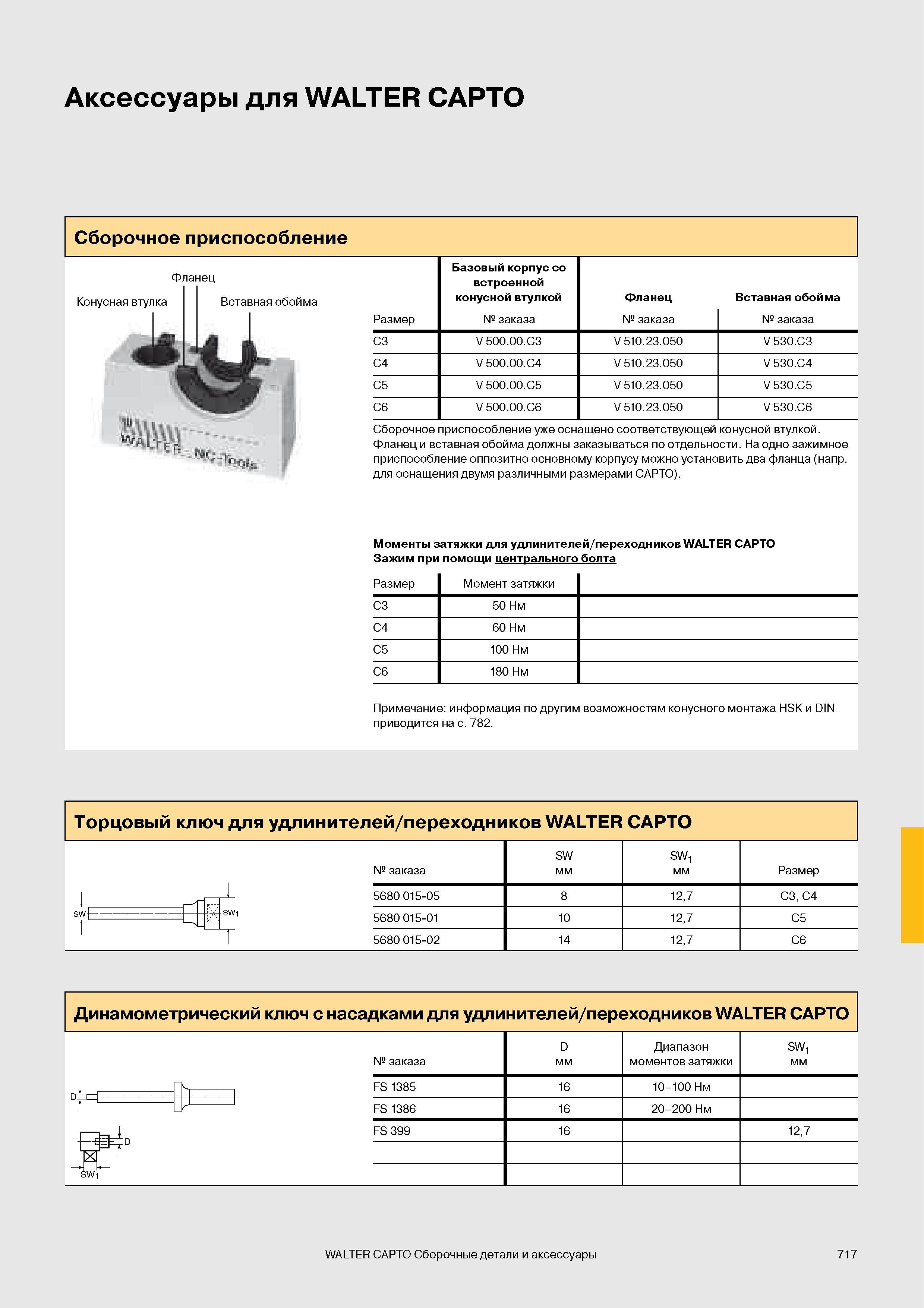

Аксессуары для WALTER CAPTO Сборочное приспособление Фланец Конусная втулка Вставная обойма Базовый корпус со встроенной конусной втулкой Фланец Встав

Аксессуары для WALTER CAPTO Сборочное приспособление Фланец Конусная втулка Вставная обойма Базовый корпус со встроенной конусной втулкой Фланец Вставная обойма Размер заказа заказа заказа C3 V 500.00.C3 V 510.23.050 V 530.C3 C4 V 500.00.C4 V 510.23.050 V 530.C4 C5 V 500.00.C5 V 510.23.050 V 530.C5 C6 V 500.00.C6 V 510.23.050 V 530.C6 Сборочное приспособление уже оснащено соответствующей конусной втулкой. Фланец и вставная обойма должны заказываться по отдельности. На одно зажимное приспособление оппозитно основному корпусу можно установить два фланца (напр. для оснащения двумя различными размерами CAPTO). Моменты затяжки для удлинителей переходников WALTER CAPTO Зажим при помоши центрального болта Размер Момент затяжки C3 50 Нм C4 60 Нм C5 100 Нм C6 180 Нм Примечание информация по другим возможностям конусного монтажа HSK и DIN приводится на с. 782. Торцовый ключ для удлинителей переходников WALTER CAPTO заказа SW мм SW- мм Размер 5680 015-05 8 127 C3 C4 SW SW1 5680 015-01 10 127 C5 5680 015-02 14 127 C6 Динамометрический ключ с насадками для удлинителей переходников WALTER CAPTO заказа D мм Диапазон моментов затяжки SW- мм FS 1385 16 10-100 Нм t TP FS 1386 16 20-200 Нм FS 399 16 127 D M n r SW1 WALTER CAPTO Сборочные детали и аксессуары 717
