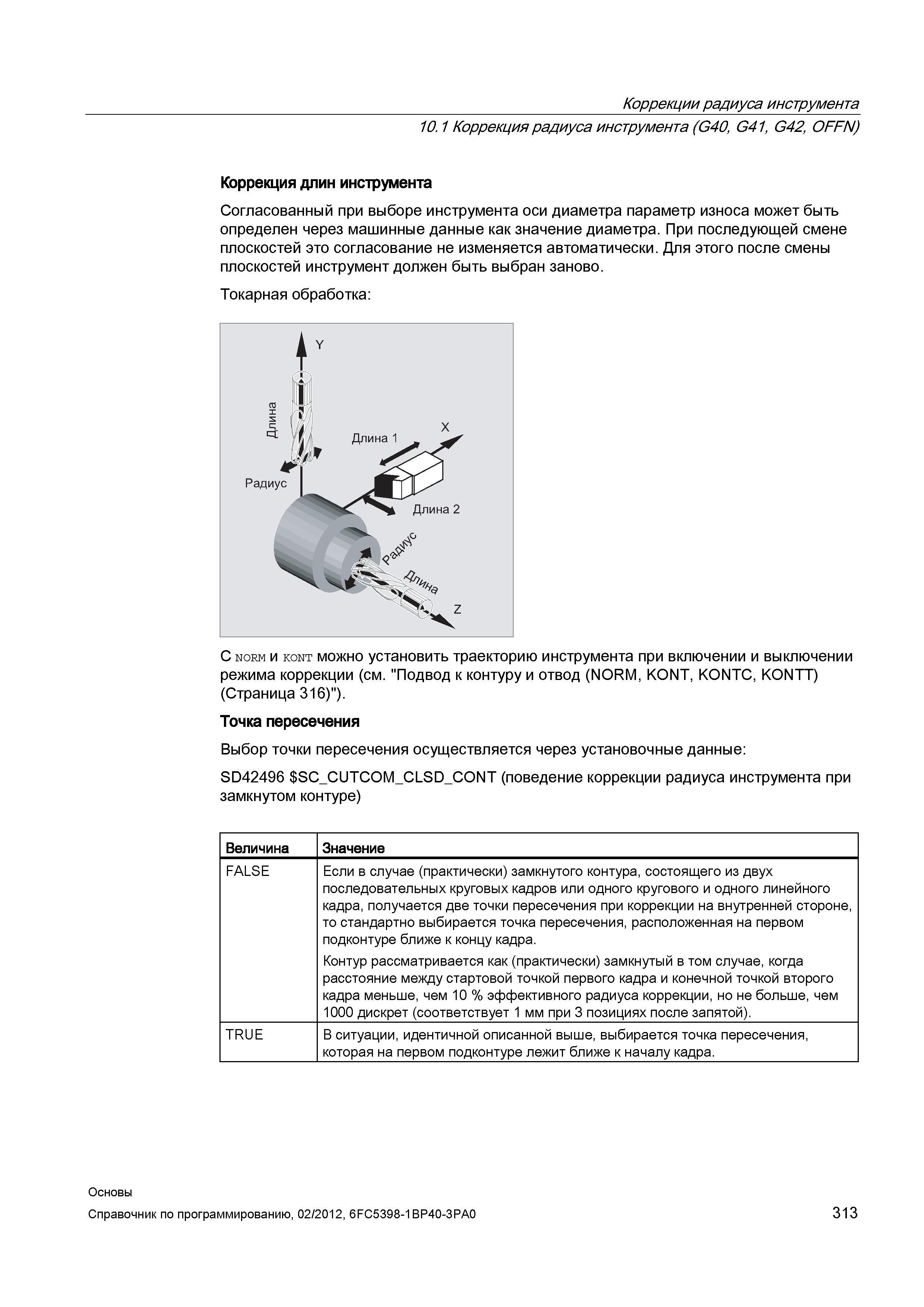

Согласованный при выборе инструмента оси диаметра параметр износа может быть определен через машинные данные как значение диаметра. При последующей смене плоскостей это согласование не изменяется автоматически. Для этого после смены плоскостей инструмент должен быть выбран заново. Токарная обработка С norm и kont можно установить траекторию инструмента при включении и выключении режима коррекции (см. "Подвод к контуру и отвод (NORM KONT KONTC KONTT) (Страница 316)"). Точка пересечения Выбор точки пересечения осуществляется через установочные данные SD42496 SCCUTCOMCLSDCONT (поведение коррекции радиуса инструмента при замкнутом контуре) Величина Значение FALSE Если в случае (практически) замкнутого контура состоящего из двух последовательных круговых кадров или одного кругового и одного линейного кадра получается две точки пересечения при коррекции на внутренней стороне то стандартно выбирается точка пересечения расположенная на первом подконтуре ближе к концу кадра. Контур рассматривается как (практически) замкнутый в том случае когда расстояние между стартовой точкой первого кадра и конечной точкой второго кадра меньше чем 10 % эффективного радиуса коррекции но не больше чем 1000 дискрет (соответствует 1 мм при 3 позициях после запятой). TRUE В ситуации идентичной описанной выше выбирается точка пересечения которая на первом подконтуре лежит ближе к началу кадра. Основы 313 Коррекции радиуса инструмента 10.1 Коррекция радиуса инструмента (G40 G41 G42 OFFN) Коррекция длин инструмента
