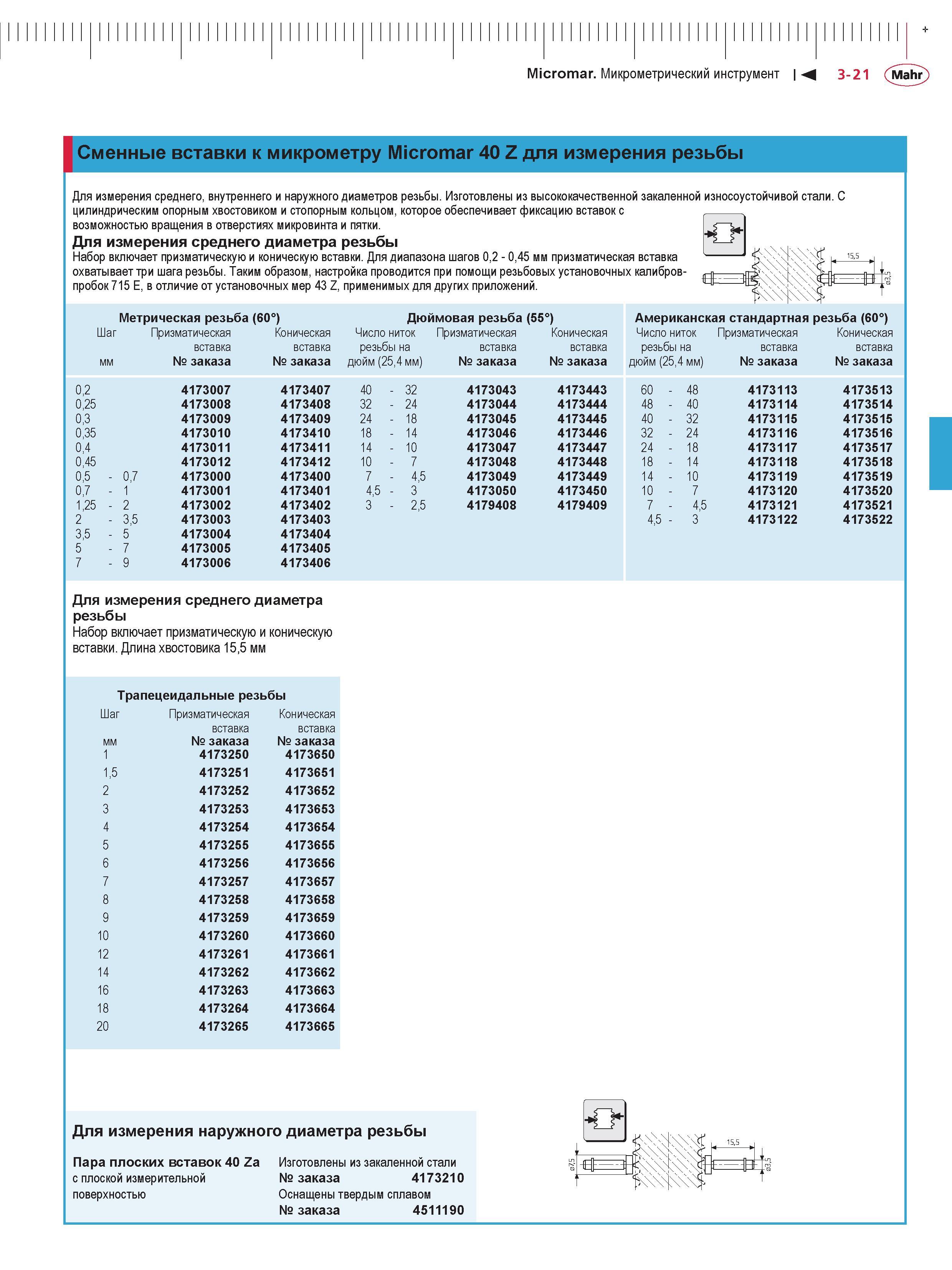

Сменные вставки к микрометру Mahr Micromar 40 Z для измерения резьбы Для измерения среднего внутреннего и наружного диаметров резьбы. Изготовлены

Сменные вставки к микрометру Mahr Micromar 40 Z для измерения резьбы Для измерения среднего внутреннего и наружного диаметров резьбы. Изготовлены из высококачественной закаленной износоустойчивой стали. С цилиндрическим опорным хвостовиком и стопорным кольцом которое обеспечивает фиксацию вставок с возможностью вращения в отверстиях микровинта и пятки. Для измерения среднего диаметра резьбы Набор включает призматическую и коническую вставки. Для диапазона шагов 02 - 045 мм призматическая вставка охватывает три шага резьбы. Таким образом настройка проводится при помощи резьбовых установочных калибров-пробок 715 E в отличие от установочных мер 43 Z применимых для других приложений. Метрическая резьба (60) Дюймовая резьба (55) Американская стандартная резьба (60) Шаг Призматическая Коническая Число ниток Призматическая Коническая Число ниток Призматическая Коническая вставка вставка резьбы на вставка вставка резьбы на вставка вставка мм заказа заказа дюйм (254 мм) заказа заказа дюйм (254 мм) заказа заказа 02 4173007 4173407 40 - 32 4173043 4173443 60 - 48 4173113 4173513 025 4173008 4173408 32 - 24 4173044 4173444 48 - 40 4173114 4173514 03 4173009 4173409 24 - 18 4173045 4173445 40 - 32 4173115 4173515 035 4173010 4173410 18 - 14 4173046 4173446 32 - 24 4173116 4173516 04 4173011 4173411 14 - 10 4173047 4173447 24 - 18 4173117 4173517 045 4173012 4173412 10 - 7 4173048 4173448 18 - 14 4173118 4173518 05 - 07 4173000 4173400 7 - 45 4173049 4173449 14 - 10 4173119 4173519 07 - 1 4173001 4173401 45 - 3 4173050 4173450 10 - 7 4173120 4173520 125 - 2 4173002 4173402 3 - 25 4179408 4179409 7 - 45 4173121 4173521 2 - 35 4173003 4173403 45 - 3 4173122 4173522 35 - 5 4173004 4173404 5 - 7 4173005 4173405 7 - 9 4173006 4173406 Для измерения среднего диаметра резьбы Набор включает призматическую и коническую вставки. Длина хвостовика 155 мм Трапецеидальные резьбы Шаг Призматическая Коническая вставка вставка мм заказа заказа 1 4173250 4173650 15 4173251 4173651 2 4173252 4173652 3 4173253 4173653 4 4173254 4173654 5 4173255 4173655 6 4173256 4173656 7 4173257 4173657 8 4173258 4173658 9 4173259 4173659 10 4173260 4173660 12 4173261 4173661 14 4173262 4173662 16 4173263 4173663 18 4173264 4173664 20 4173265 4173665 Для измерения наружного диаметра резьбы 'Г Пара плоских вставок 40 Za с плоской измерительной поверхностью Изготовлены из закаленной стали заказа 4173210 Оснащены твердым сплавом заказа 4511190 Г 155
