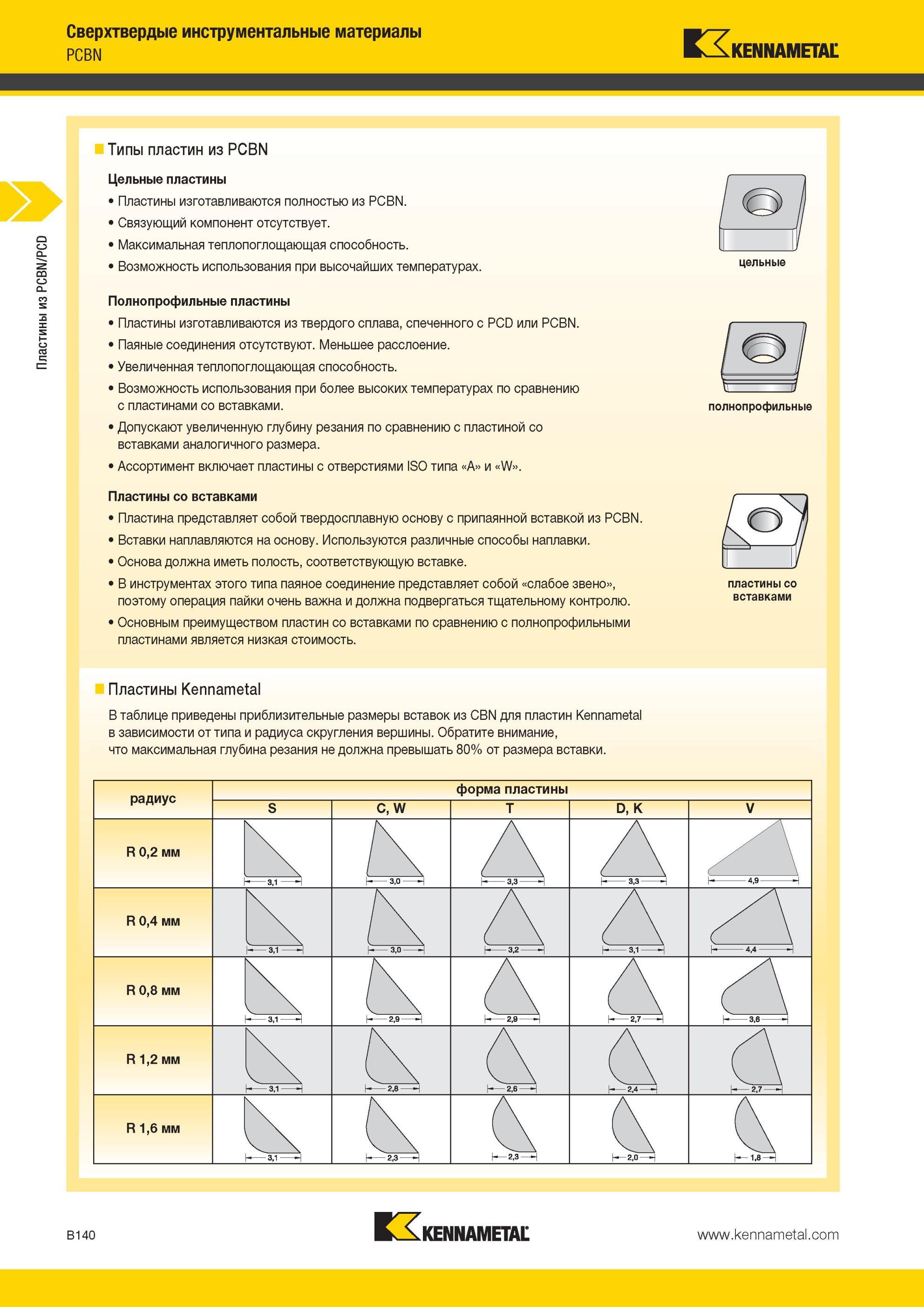

Сменные пластины Kennametal (PCBN) с режущей частью из кубического нитрида бора Описание основных типов Цельные пластины изготавливаются полностью из PCBN. Связующий компонент отсутствует. Максимальная теплопоглощающая способность. Возможность использования при высочайших температурах. Полнопрофильные пластины Пластины изготавливаются из твердого сплава, спеченного с PCD или PCBN. Паяные соединения отсутствуют. Меньшее расслоение. Увеличенная теплопоглощающая способность. Возможность использования при более высоких температурах по сравнению с пластинами со вставками. Допускают увеличенную глубину резания по сравнению с пластиной со вставками аналогичного размера. Ассортимент включает пластины с отверстиями ISO типа А и W. Пластины со вставками Пластина представляет собой твердосплавную основу с припаянной вставкой из PCBN. Вставки наплавляются на основу. Используются различные способы наплавки. Основа должна иметь полость, соответствующую вставке. В инструментах этого типа паяное соединение представляет собой слабое звено, поэтому операция пайки очень важна и должна подвергаться тщательному контролю. Основным преимуществом пластин со вставками по сравнению с полнопрофильными пластинами является низкая стоимость. цельные полнопрофильные пластины со вставками Пластины В таблице приведены приблизительные размеры вставок из CBN для пластин в зависимости от типа и радиуса скругления вершины. Обратите внимание, что максимальная глубина резания не должна превышать 80% от размера вставки. радиус S C W форма пластины T D K V R 0,2 мм А I А (- з,з h 4,9 R 0,4 мм I А А А 4,4 R 0,8 мм А I А А 2,7 А h з.б R 1,2 мм -3,1 I 2,8 h2,6Н R 1,6 мм а\ 3,1 -I С\ (2,3Ч 2,0 B140 3 Пластины из PCBN/PCD Сверхтвердые инструментальные материалы PCBN Типы пластин Описание основных типов токарных сменных режущих пластин Kennametal из кубического нитрида бора (PCBN)
