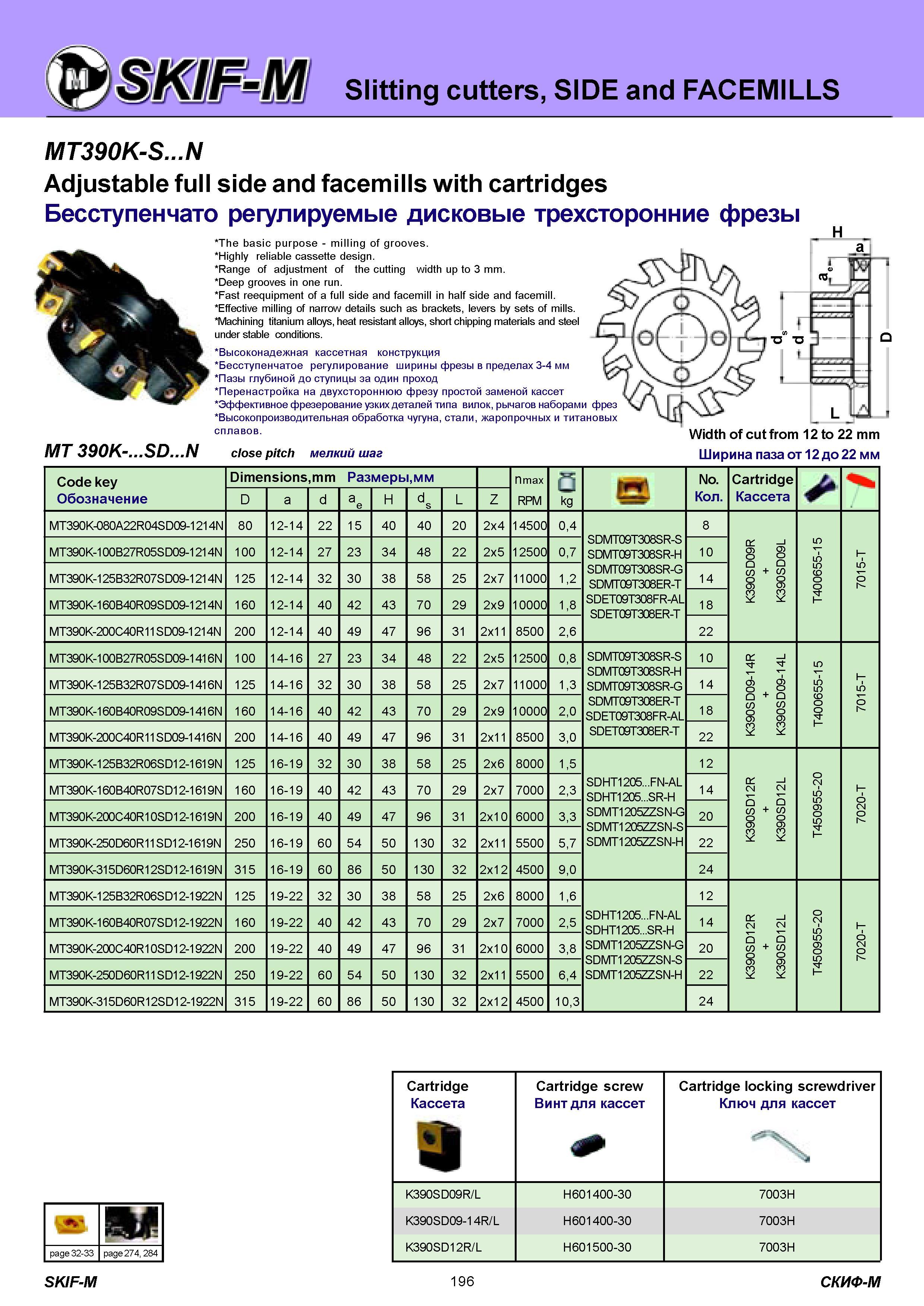

Slitting cutters, SIDE and FACEMILLS MT390K-S N Adjustable full side and facemills with cartridges MT 390K- SD N The basic purpose milling of grooves. Highly reliable cassette design. Range of adjustment of the cutting width up to 3 mm. Deep grooves in one run. Fast reequipment of a full side and facemill in half side and facemill. Effective milling of narrow details such as brackets, levers by sets of mills. Machining titanium alloys, heat resistant alloys, short chipping materials and steel under stable conditions. Высоконадежная кассетная конструкция Бесступенчатое регулирование ширины фрезы в пределах 3-4 мм Пазы глубиной до ступицы за один проход Перенастройка на двухстороннюю фрезу простой заменой кассет Эффективное фрезерование узких деталей типа вилок, рычагов наборами фрез Высокопроизводительная обработка чугуна, стали, жаропрочных и титановых сплавов. close pitch мелкий шаг Width of cut from 12 to 22 mm Ширина паза от 12 до 22 мм Code key Обозначение Dimensions,mm Размеры,мм nmax RPM kg & No. Количество Cartridge Кассета D a d a e H d s L Z MT390K-080A22R04SD09-1214N 80 12-14 22 15 40 40 20 2x4 14500 0,4 SDMT09T308SR-S SDMT09T308SR-H SDMT09T308SR-G SDMT09T308ER-T SDET09T308FR-AL SDET09T308ER-T 8 K390SD09R K390SD09L LO LO LO CO 0 0 7015-T MT390K-100B27R05SD09-1214N 100 12-14 27 23 34 48 22 2x5 12500 0,7 10 MT390K-125B32R07SD09-1214N 125 12-14 32 30 38 58 25 2x7 11000 1,2 14 MT390K-160B40R09SD09-1214N 160 12-14 40 42 43 70 29 2x9 10000 1,8 18 MT390K-200C40R11SD09-1214N 200 12-14 40 49 47 96 31 2x11 8500 2,6 22 MT390K-100B27R05SD09-1416N 100 14-16 27 23 34 48 22 2x5 12500 0,8 SDMT09T308SR-S SDMT09T308SR-H SDMT09T308SR-G 10 K390SD09-14R K390SD09-14L T400655-15 T- -5 10 7 MT390K-125B32R07SD09-1416N 125 14-16 32 30 38 58 25 2x7 11000 1,3 14 MT390K-160B40R09SD09-1416N 160 14-16 40 42 43 70 29 2x9 10000 2,0 SDMT09T308ER-T SDET09T308FR-AL 18 MT390K-200C40R11SD09-1416N 200 14-16 40 49 47 96 31 2x11 8500 3,0 SDET09T308ER-T 22 MT390K-125B32R06SD12-1619N 125 16-19 32 30 38 58 25 2x6 8000 1,5 12 MT390K-160B40R07SD12-1619N 160 16-19 40 42 43 70 29 2x7 7000 2,3 SDHT1205 FN-AL SDHT1205 SR-H 14 K390SD12R K390SD12L 0 2- -5 5 9 0 5 54T 7020-T MT390K-200C40R10SD12-1619N 200 16-19 40 49 47 96 31 2x10 6000 3,3 SDMT1205ZZSN-G SDMT1205ZZSN-S SDMT1205ZZSN-H 20 MT390K-250D60R11SD12-1619N 250 16-19 60 54 50 130 32 2x11 5500 5,7 22 MT390K-315D60R12SD12-1619N 315 16-19 60 86 50 130 32 2x12 4500 9,0 24 MT390K-125B32R06SD12-1922N 125 19-22 32 30 38 58 25 2x6 8000 1,6 12 MT390K-160B40R07SD12-1922N 160 19-22 40 42 43 70 29 2x7 7000 2,5 SDHT1205 FN-AL SDHT1205 SR-H SDMT1205ZZSN-G 14 K390SD12R K390SD12L T450955-20 T- -0 2 0 7 MT390K-200C40R10SD12-1922N 200 19-22 40 49 47 96 31 2x10 6000 3,8 20 MT390K-250D60R11SD12-1922N 250 19-22 60 54 50 130 32 2x11 5500 6,4 SDM11205ZZSN-S SDMT1205ZZSN-H 22 MT390K-315D60R12SD12-1922N 315 19-22 60 86 50 130 32 2x12 4500 10,3 24 a m page 32-33 page 274, 284 Cartridge Кассета Cartridge screw Винт для кассет Cartridge locking screwdriver Ключ для кассет a "X K390SD09R/L H601400-30 7003H K390SD09-14R/L H601400-30 7003H K390SD12R/L H601500-30 7003H SKIF-M 196 СКИФ-М D
