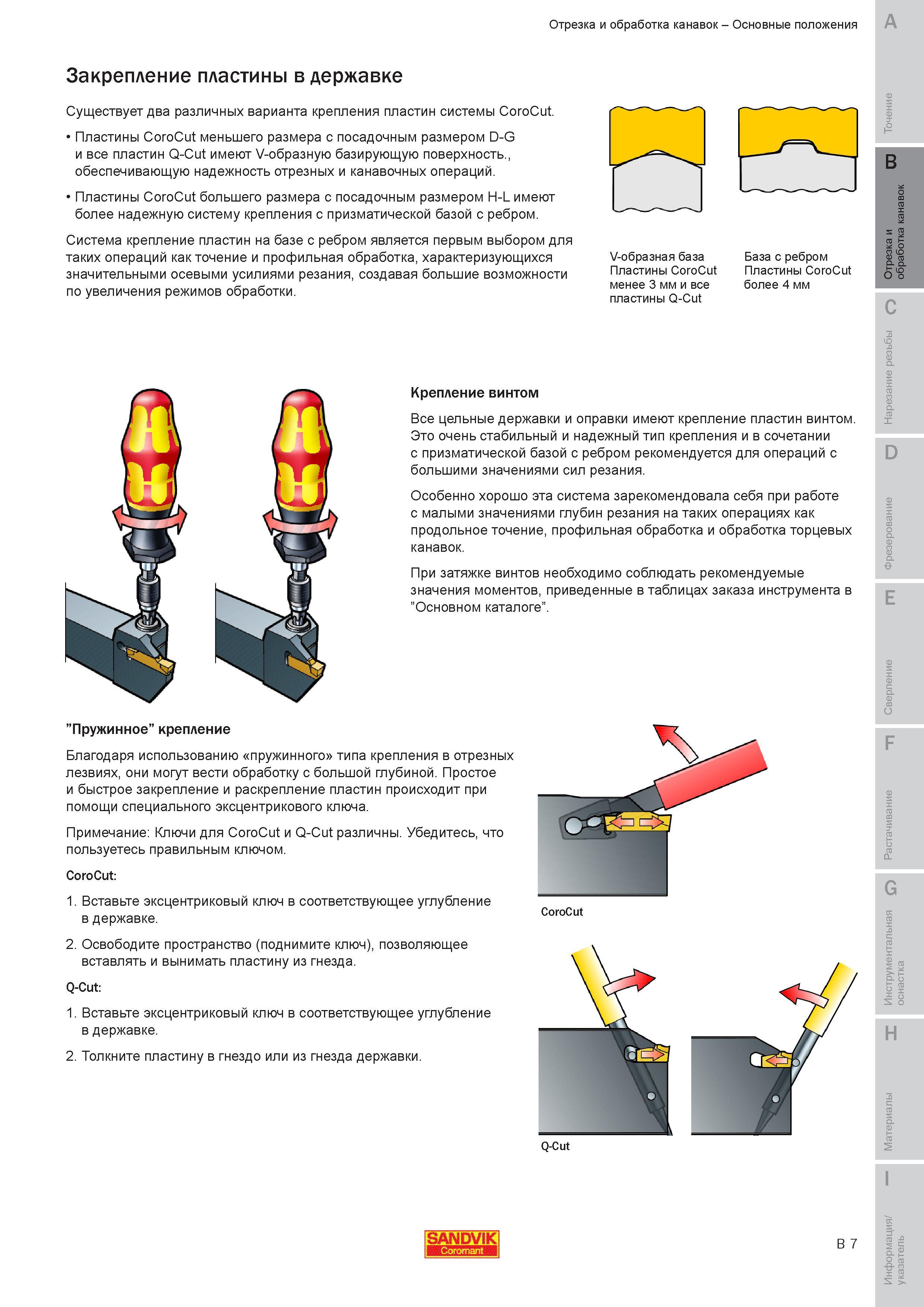

Существует два различных варианта крепления пластин системы Sandvik Coromant CoroCut Пластины CoroCut меньшего размера с посадочным размером D-G и все пластин Q-Cut имеют V-образную базирующую поверхность. обеспечивающую надежность отрезных и канавочных операций. Пластины CoroCut большего размера с посадочным размером H-L имеют более надежную систему крепления с призматической базой с ребром. Система крепление пластин на базе с ребром является первым выбором для таких операций как точение и профильная обработка характеризующихся значительными осевыми усилиями резания создавая большие возможности по увеличения режимов обработки. V-образная база Пластины CoroCut менее 3 мм и все пластины Q-Cut База с ребром Пластины CoroCut более 4 мм Крепление винтом Все цельные державки и оправки имеют крепление пластин винтом. Это очень стабильный и надежный тип крепления и в сочетании с призматической базой с ребром рекомендуется для операций с большими значениями сил резания. Особенно хорошо эта система зарекомендовала себя при работе с малыми значениями глубин резания на таких операциях как продольное точение профильная обработка и обработка торцевых канавок. При затяжке винтов необходимо соблюдать рекомендуемые значения моментов приведенные в таблицах заказа инструмента в Основном каталоге. Пружинное крепление Благодаря использованию пружинного типа крепления в отрезных лезвиях они могут вести обработку с большой глубиной. Простое и быстрое закрепление и раскрепление пластин происходит при помощи специального эксцентрикового ключа. Примечание Ключи для CoroCut и Q-Cut различны. Убедитесь что пользуетесь правильным ключом. CoroCut 1. Вставьте эксцентриковый ключ в соответствующее углубление в державке. 2. Освободите пространство (поднимите ключ) позволяющее вставлять и вынимать пластину из гнезда. Q-Cut 1. Вставьте эксцентриковый ключ в соответствующее углубление в державке. 2. Толкните пластину в гнездо или из гнезда державки. CoroCut Q-Cut SANDVIK B 7 Отрезка и обработка канавок Основные положения Закрепление пластины в державке
