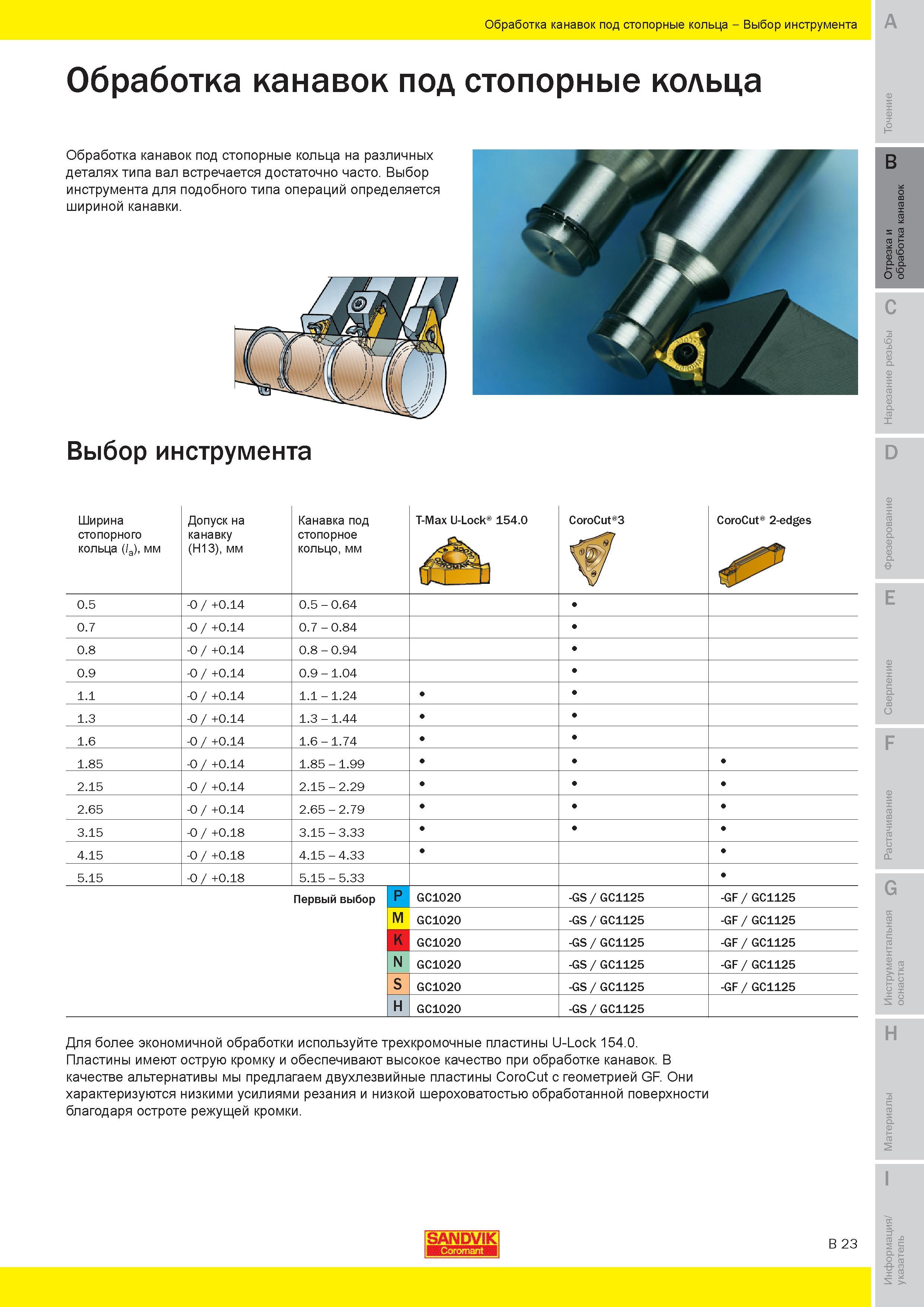

Обработка канавок под стопорные кольца на различных деталях типа вал встречается достаточно часто Выбор металлорежущего инструмента для подобного типа операций определяется шириной канавки. Выбор инструмента Ширина стопорного кольца (la) мм Допуск на канавку (H13) мм Канавка под стопорное кольцо мм T-Max U-Lock 154.0 CoroCut 3 CoroCut 2-edges 0.5 -0 +0.14 0.5 - 0.64 0.7 -0 +0.14 0.7 - 0.84 0.8 -0 +0.14 0.8 - 0.94 0.9 -0 +0.14 0.9 - 1.04 1.1 -0 +0.14 1.1 - 1.24 1.3 -0 +0.14 1.3 - 1.44 1.6 -0 +0.14 1.6 - 1.74 1.85 -0 +0.14 1.85 - 1.99 2.15 -0 +0.14 2.15 - 2.29 2.65 -0 +0.14 2.65 - 2.79 3.15 -0 +0.18 3.15 - 3.33 4.15 -0 +0.18 4.15 - 4.33 5.15 -0 +0.18 5.15 - 5.33 Первый выбор P GC1020 -GS GC1125 -GF GC1125 M GC1020 -GS GC1125 -GF GC1125 K GC1020 -GS GC1125 -GF GC1125 N GC1020 -GS GC1125 -GF GC1125 S GC1020 -GS GC1125 -GF GC1125 H GC1020 -GS GC1125 Для более экономичной обработки используйте трехкромочные пластины U-Lock 154.0. Пластины имеют острую кромку и обеспечивают высокое качество при обработке канавок. В качестве альтернативы мы предлагаем двухлезвийные пластины CoroCut с геометрией GF. Они характеризуются низкими усилиями резания и низкой шероховатостью обработанной поверхности благодаря остроте режущей кромки. SANDVIK B 23 Обработка канавок под стопорные кольца Выбор инструмента Обработка канавок под стопорные кольца
