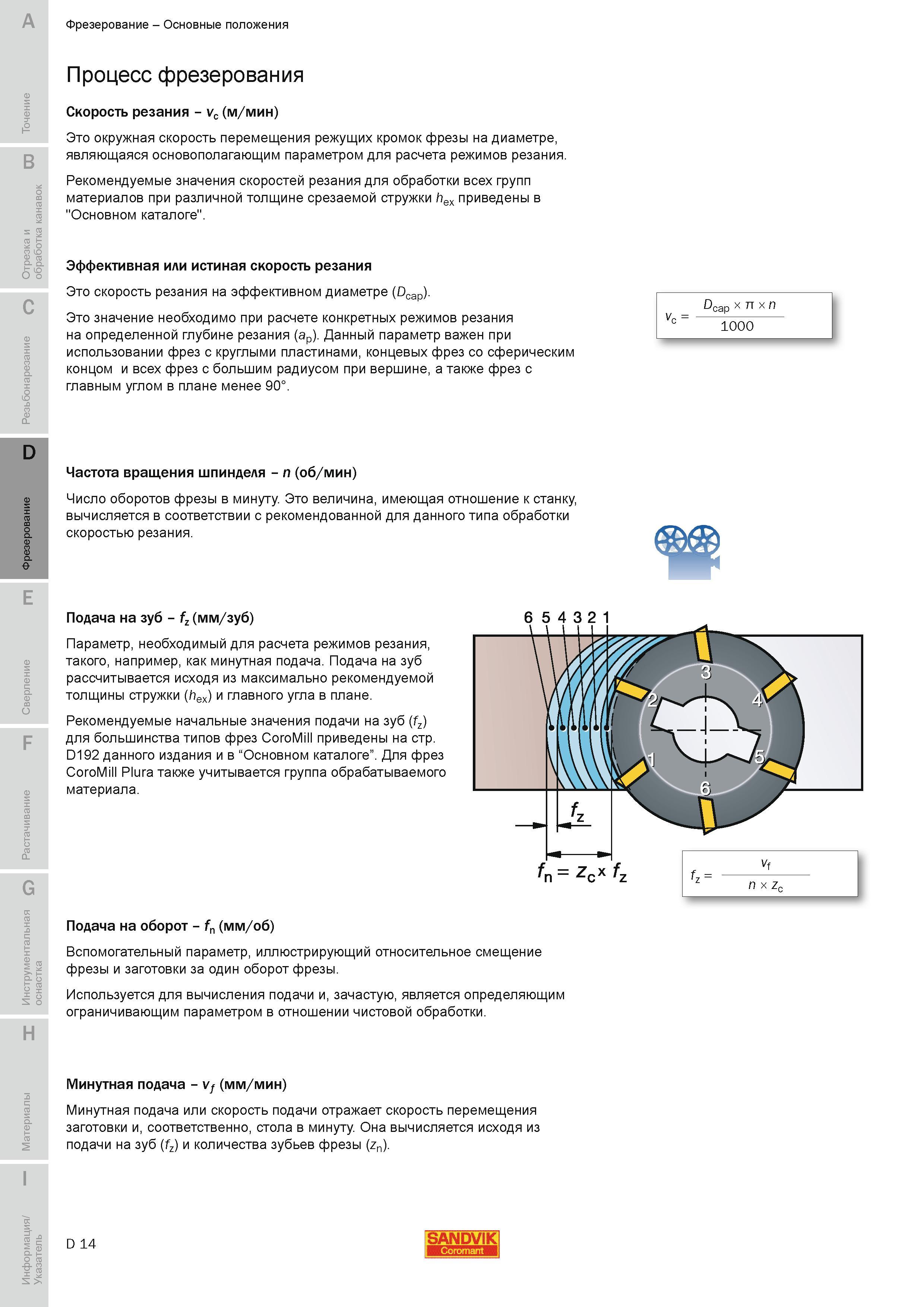

297 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.D14 |
|||||
Скорость резания vc м/мин Это окружная скорость перемещения режущих кромок фрезы на диаметре являющаяся основополагающим параметром для расчета режСкорость резания vc м/мин Это окружная скорость перемещения режущих кромок фрезы на диаметре являющаяся основополагающим параметром для расчета режимов резания Рекомендуемые значения скоростей резания для обработки всех групп материалов при различной толщине срезаемой стружки hex приведены в "Основном каталоге". И А C Эффективная или истиная скорость резания Это скорость резания на эффективном диаметре (Dcap). Это значение необходимо при расчете конкретных режимов резания на определенной глубине резания (ap). Данный параметр важен при использовании фрез с круглыми пластинами концевых фрез сферическим концом и всех фрез с большим радиусом при вершине а также фрез с главным углом в плане менее 90. D E F Частота вращения шпинделя - n (об/мин) Число оборотов фрезы в минуту. Это величина имеющая отношение к станку вычисляется в соответствии с рекомендованной для данного типа обработки скоростью резания. Подача на зуб - fz (мм/зуб) Параметр необходимый для расчета режимов резания такого например как минутная подача. Подача на зуб рассчитывается исходя из максимально рекомендуемой толщины стружки (hex) и главного угла в плане. Рекомендуемые начальные значения подачи на зуб (fz) для большинства типов фрез CoroMill приведены на стр. D192 данного издания и в Основном каталоге. Для фрез CoroMill Plura также учитывается группа обрабатываемого материала. G H Подача на оборот - fn (мм/об) Вспомогательный параметр иллюстрирующий относительное смещение фрезы и заготовки за один оборот фрезы. Используется для вычисления подачи и зачастую является определяющим ограничивающим параметром в отношении чистовой обработки. Минутная подача - vf (мм/мин) Минутная подача или скорость подачи отражает скорость перемещения заготовки и соответственно стола в минуту. Она вычисляется исходя из подачи на зуб (fz) и количества зубьев фрезы (zn). о .5 S D 14 SANDVIK Фрезерование Основные положения в Процесс фрезерования |
|||||
