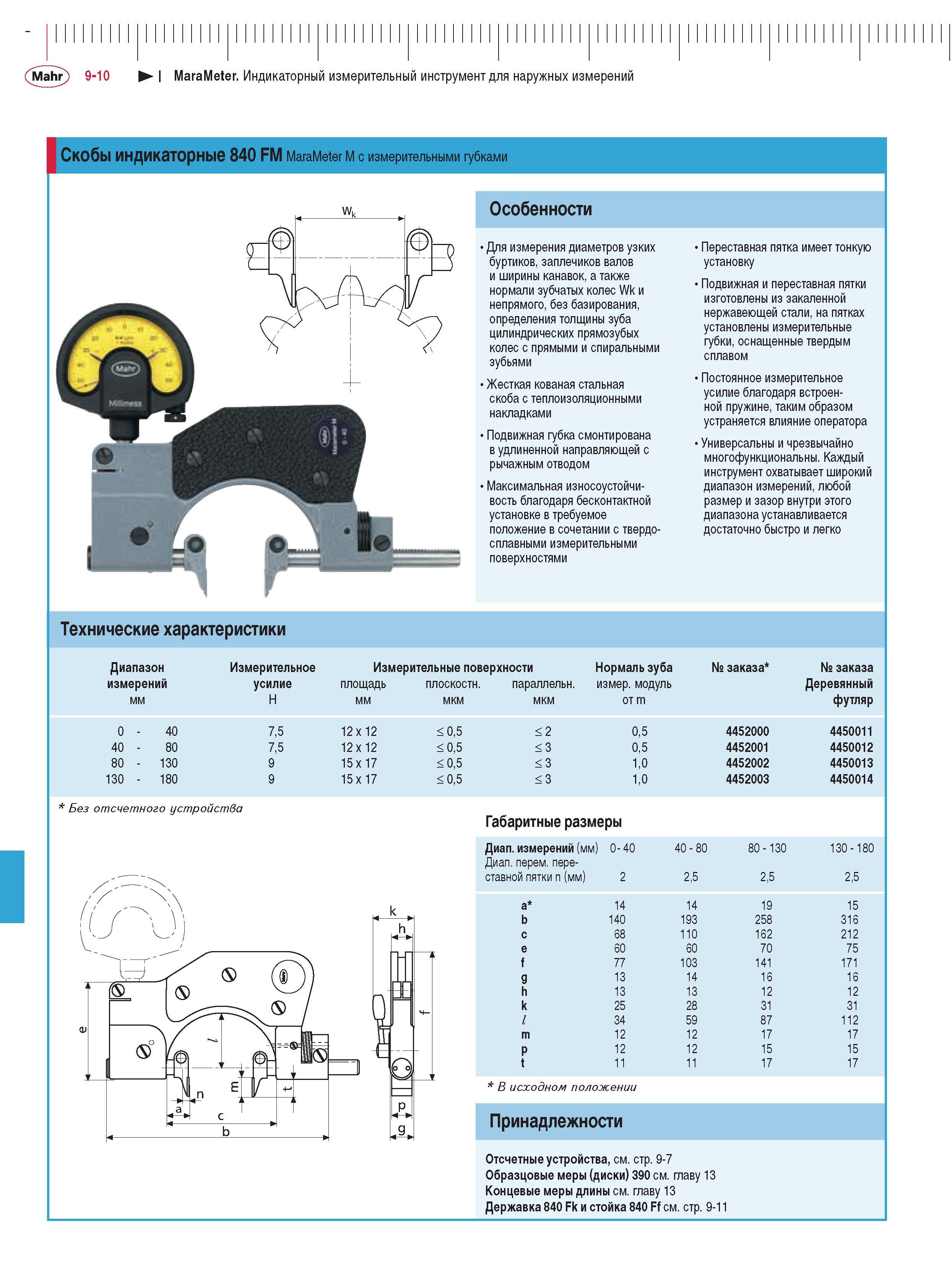

Скобы индикаторные 840 FM MaraMeter M с измерительными губками Wk Для измерения диаметров узких буртиков заплечиков валов и ширины канавок а также нормали зубча

Скобы индикаторные 840 FM MaraMeter M с измерительными губками Wk Для измерения диаметров узких буртиков заплечиков валов и ширины канавок а также нормали зубчатых колес Wk и непрямого без базирования определения толщины зуба цилиндрических прямозубых колес с прямыми и спиральными зубьями Жесткая кованая стальная скоба с теплоизоляционными накладками Подвижная губка смонтирована в удлиненной направляющей с рычажным отводом Максимальная износоустойчивость благодаря бесконтактной установке в требуемое положение в сочетании с твердосплавными измерительными поверхностями Переставная пятка имеет тонкую установку Подвижная и переставная пятки изготовлены из закаленной нержавеющей стали на пятках установлены измерительные губки оснащенные твердым сплавом Постоянное измерительное усилие благодаря встроенной пружине таким образом устраняется влияние оператора Универсальны и чрезвычайно многофункциональны. Каждый инструмент охватывает широкий диапазон измерений любой размер и зазор внутри этого диапазона устанавливается достаточно быстро и легко Технические характеристики Диапазон Измерительное Измерительные поверхности Нормаль зуба заказа заказа измерений усилие площадь плоскостн. параллельн. измер. модуль Деревянный мм Н мм мкм мкм от m футляр 0 - 40 75 12 x 12 05 2 05 4452000 4450011 40 - 80 75 12 x 12 05 3 05 4452001 4450012 80 - 130 9 15 x 17 05 3 10 4452002 4450013 130 - 180 9 15 x 17 05 3 10 4452003 4450014 Без отсчетного устройства Габаритные размеры Диап. измерений (мм) 0 - 40 40 - 80 80 - 130 130 - 180 Диап. перем. переставной пятки n (мм) 2 25 25 25 а 14 14 19 15 b 140 193 258 316 с 68 110 162 212 e 60 60 70 75 f 77 103 141 171 g 13 14 16 16 h 13 13 12 12 k 25 28 31 31 l 34 59 87 112 m 12 12 17 17 P 12 12 15 15 t 11 11 17 17 В исходном положении Принадлежности Отсчетные устройства см. стр. 9-7 Образцовые меры (диски) 390 см. главу 13 Концевые меры длины см. главу 13 Державка 840 Fk и стойка 840 Ff см. стр. 9-11 Mahr 9-10 MaraMeter Индикаторный измерительный инструмент для наружных измерений Особенности
