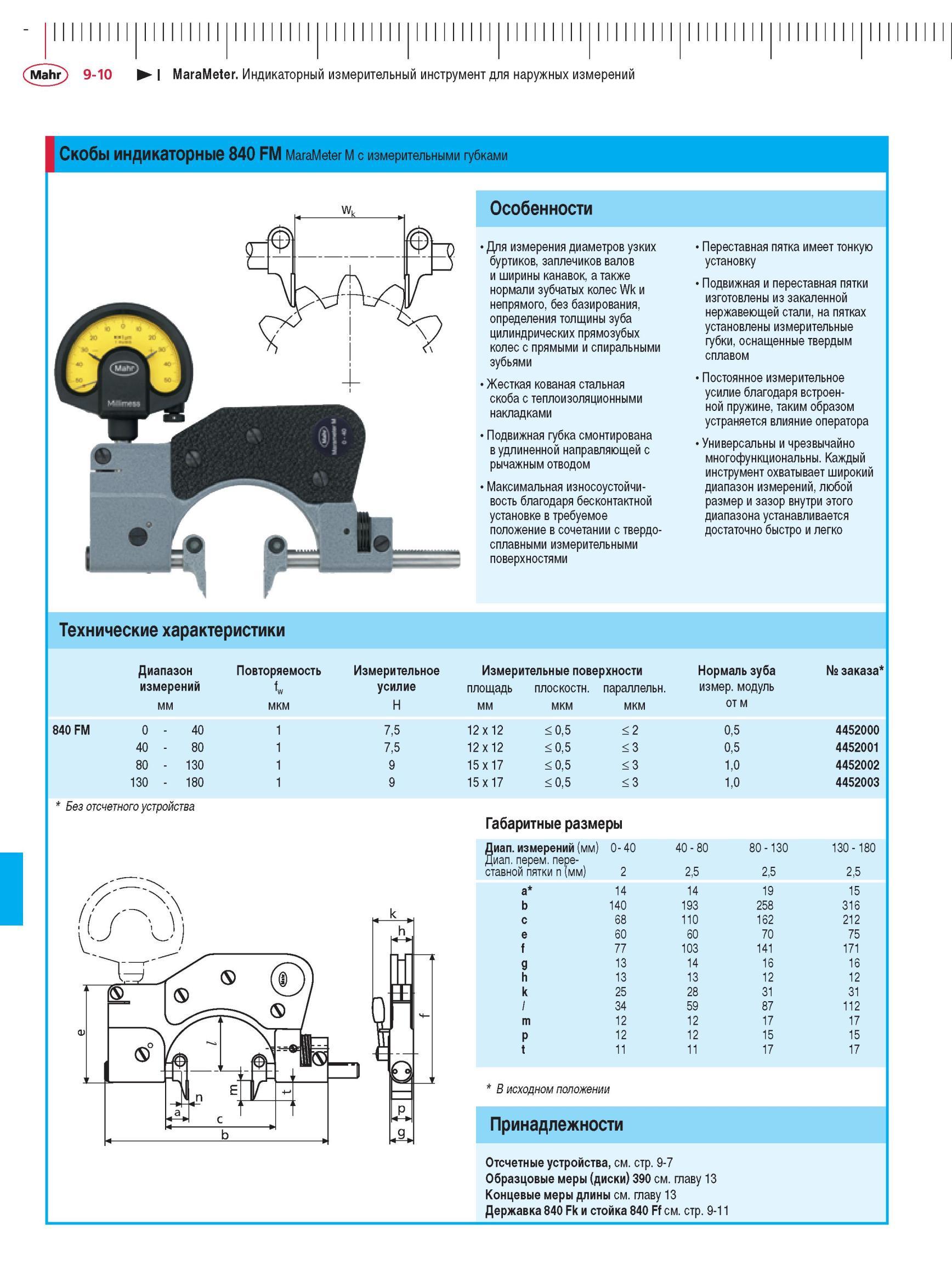

Скобы индикаторные 840 FM MaraMeter M с измерительными губками Особенности Для измерения диаметров узких буртиков, заплечиков валов и шири

Скобы индикаторные 840 FM MaraMeter M с измерительными губками Особенности Для измерения диаметров узких буртиков, заплечиков валов и ширины канавок, а также нормали зубчатых колес Wk и непрямого, без базирования, определения толщины зуба цилиндрических прямозубых колес с прямыми и спиральными зубьями Жесткая кованая стальная скоба с теплоизоляционными накладками Подвижная губка смонтирована в удлиненной направляющей с рычажным отводом Максимальная износоустойчивость благодаря бесконтактной установке в требуемое положение в сочетании с твердосплавными измерительными поверхностями Переставная пятка имеет тонкую установку Подвижная и переставная пятки изготовлены из закаленной нержавеющей стали, на пятках установлены измерительные губки, оснащенные твердым сплавом Постоянное измерительное усилие благодаря встроенной пружине, таким образом устраняется влияние оператора Универсальны и чрезвычайно многофункциональны. Каждый инструмент охватывает широкий диапазон измерений, любой размер и зазор внутри этого диапазона устанавливается достаточно быстро и легко Технические характеристики Диапазон измерений мм 840 FM 0 40 80 130 40 80 130 180 Повторяемость fw мкм 1 1 1 1 Измерительное усилие Н 7.5 7.5 9 9 Измерительные поверхности Нормаль зуба площадь плоскостность параллельность измерительный модуль мм мкм мкм от м № заказа Без отсчетного устройства x 12 0,5 2 0,5 4452000 x 12 0,5 3 0,5 4452001 x 17 0,5 3 1,0 4452002 x 17 0,5 3 1,0 4452003 Габаритные размеры Диапазон измерений (мм) 0 - 40 Диапазон переменной переставной пятки n (мм) 2 2,5 2,5 2,5 a 14 14 19 15 b 140 193 258 316 c 68 110 162 212 e 60 60 70 75 f 77 103 141 171 g 13 14 16 16 h 13 13 12 12 k 25 28 31 31 l 34 59 87 112 m 12 12 17 17 p 12 12 15 15 t 11 11 17 17 В исходном положении Принадлежности Отсчетные устройства, см. стр. 9-7 Образцовые меры (диски) 390 см. главу 13 Концевые меры длины см. главу 13 Державка 840 Fk и стойка 840 Ff см. стр. 9-11 MaraMeter. Индикаторный измерительный инструмент для наружных измерений
