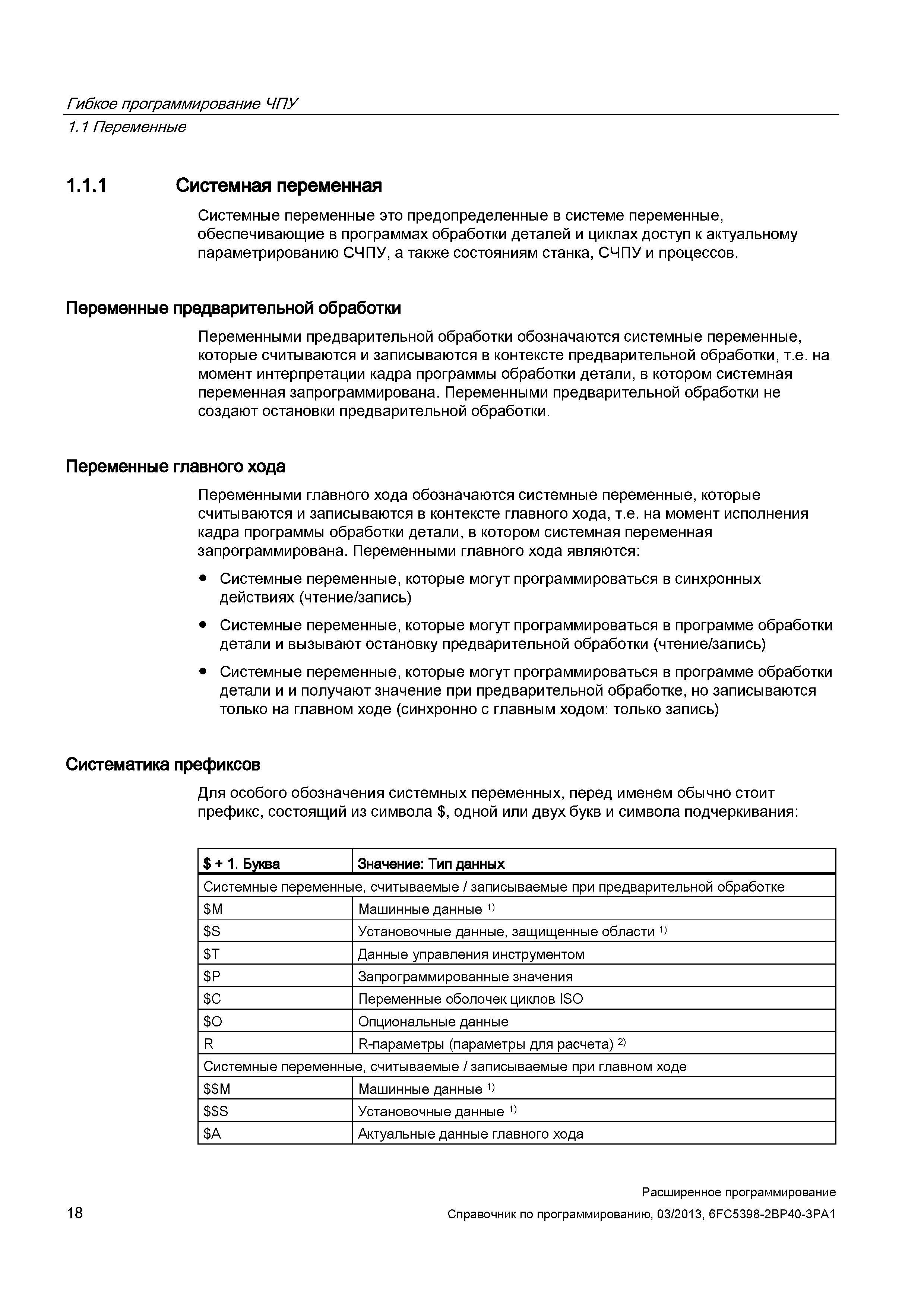

Системные переменные это предопределенные в системе переменные, обеспечивающие в программах обработки деталей и циклах доступ к актуальному параметрированию СЧПУ, а также состояниям станка, СЧПУ и процессов. Переменные предварительной обработки Переменными предварительной обработки обозначаются системные переменные, которые считываются и записываются в контексте предварительной обработки, т.е. на момент интерпретации кадра программы обработки детали, в котором системная переменная запрограммирована. Переменными предварительной обработки не создают остановки предварительной обработки. Переменные главного хода Переменными главного хода обозначаются системные переменные, которые считываются и записываются в контексте главного хода, т.е. на момент исполнения кадра программы обработки детали, в котором системная переменная запрограммирована. Переменными главного хода являются: Системные переменные, которые могут программироваться в синхронных действиях (чтение/запись) Системные переменные, которые могут программироваться в программе обработки детали и вызывают остановку предварительной обработки (чтение/запись) Системные переменные, которые могут программироваться в программе обработки детали и и получают значение при предварительной обработке, но записываются только на главном ходе (синхронно с главным ходом: только запись) Систематика префиксов Для особого обозначения системных переменных, перед именем обычно стоит префикс, состоящий из символа , одной или двух букв и символа подчеркивания: + 1. Буква Значение: Тип данных Системные переменные, считываемые / записываемые при предварительной обработке M Машинные данные 1) S Установочные данные, защищенные области 1) T Данные управления инструментом P Запрограммированные значения C Переменные оболочек циклов ISO O Опциональные данные R R-параметры (параметры для расчета) 2) Системные переменные, считываемые / записываемые при главном ходе M Машинные данные 1) S Установочные данные 1) A Актуальные данные главного хода 18 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 Гибкое программирование ЧПУ 1.1 Переменные 1.1.1 Системная переменная
