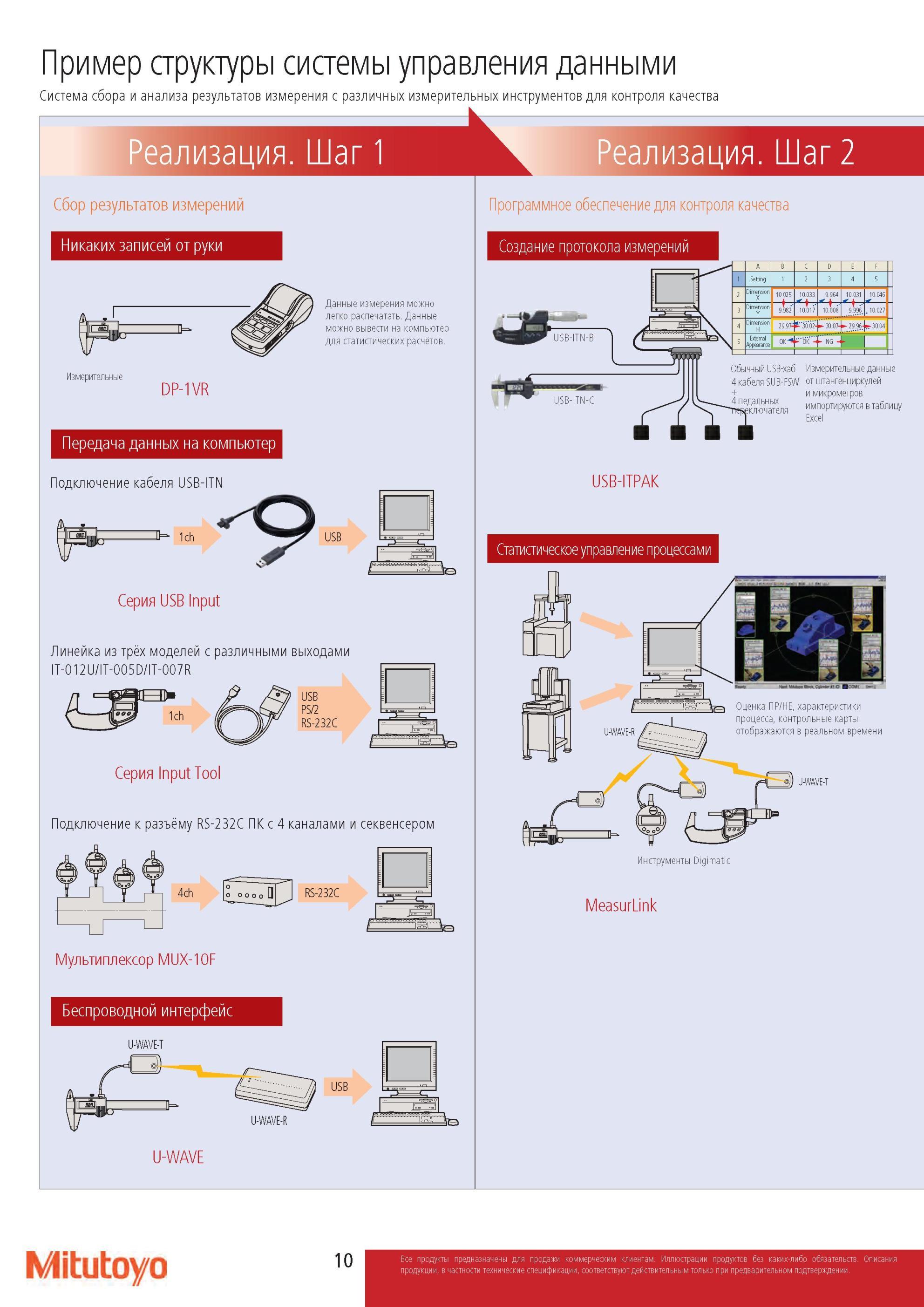

Система сбора и анализа результатов измерения с различных измерительных инструментов Mitutoyo для контроля качества Пример структуры Реализация _ Шаг 1 Сбор результатов измерений Никаких записей от руки IN- DP-1VR Данные измерения можно легко распечатать. Данные можно вывести на компьютер для статистических расчётов. Измерительные Передача данных на компьютер Подключение кабеля USB-ITN Ь ich USB Серия USB Input Линейка из трёх моделей с различными выходами IT-012U/IT-005D/IT-007R 1ch USB PS/2 RS-232C Да Серия Input Tool Подключение к разъёму RS-232C ПК с 4 каналами и секвенсером 4ch [] RS-232C Мультиплексор MUX-10F Беспроводной интерфейс U-WAVE-T USB Реализация. Шаг 2 Программное обеспечение для контроля качества Создание протокола измерений A F Setting Dimension 10.025 10.033 9.964 10.031 10.046 3 Dimension Y f 9.982 f 10.017 f 10.008 f 9.996 10.027 Dimension H 29.97 - 30.02 > 30.07 29.96 30.04 5 External Appearance ok > OK -i - NG 1 1 VI Обычный USB-хаб Измерительные данные 4 кабеля SUB-FSW от штангенциркулей и микрометров педкаллюьчнаытхеля импортируются в таблицу Excel USB-ITPAK Статистическое управление процессами U-WAVE-I Оценка ПР/НЕ, характеристики процесса, контрольные карты отображаются в реальном времени U-WAVE-T Инструменты Digimatic MeasurLink Mitutoyo 10 системы управления данными от Mitutoyo
