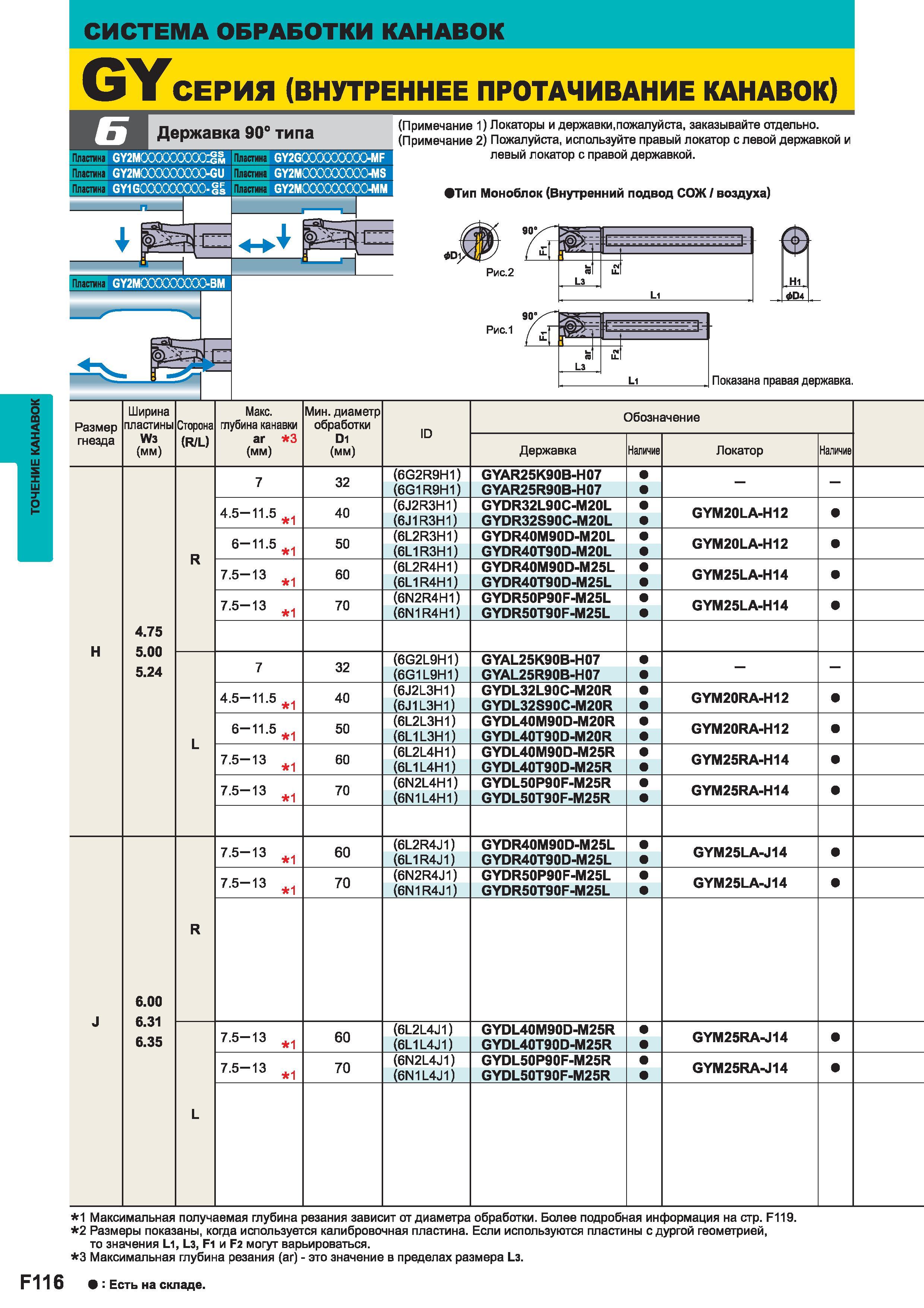

СИСТЕМА ОБРАБОТКИ КАНАВОК GY СЕРИЯ ВНУТРЕННЕЕ ПРОТАЧИВАНИЕ КАНАВОК Державка Mitsubishi 90 типа Пластина GY2G000000000-MF GY2MOXOXOCO-GU GY1GQQQCXX30QQ- s GY2MQ0CXXX30Q0-MS GY2M000000000-MM (Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. (Примечание 2) Пожалуйста используйте правый локатор с левой державкой и левый локатор с правой державкой. Тип Моноблок (Внутренний подвод СОЖ воздуха) 90 4D1 Рис.2 L3 L1 Н1 Д4 90" Рис.1 L3 L1 Показана правая державка Размер гнезда Ширина пластины W3 (мм) Сторона (R/L) Макс. глубина канавки аг 3 (мм) Минимальный диаметр обработки D1 (мм) Обозначение Державка Наличие Локатор Наличие 32 (6G2R9H1) (6G1R9H1) GYAR25K90B-H07 GYAR25R90B-H07 4.5-11.5 1 40 (6J2R3H1) (6J1R3H1) GYDR32L90C-M20L GYDR32S90C-M20L 6-11.5 1 50 (6L2R3H1) (6L1R3H1) GYDR40M90D-M20L GYDR40T90D-M20L 7.5-13 1 60 (6L2R4H1) (6L1R4H1) GYDR40M90D-M25L GYDR40T90D-M25L 7.5-13 1 70 (6N2R4H1) (6N1R4H1) GYDR50P90F-M25L GYDR50T90F-M25L 4.75 5.00 5.24 32 (6G2L9H1) (6G1L9H1) GYAL25K90B-H07 GYAL25R90B-H07 4.5-11.5 1 40 (6J2L3H1) (6J1L3H1) GYDL32L90C-M20R GYDL32S90C-M20R 6-11.5 1 50 (6L2L3H1) (6L1L3H1) GYDL40M90D-M20R GYDL40T90D-M20R 7.5-13 1 60 (6L2L4H1) (6L1L4H1) GYDL40M90D-M25R GYDL40T90D-M25R 7.5-13 1 70 (6N2L4H1) (6N1L4H1) GYDL50P90F-M25R GYDL50T90F-M25R GYM20LA-H12 GYM20LA-H12 GYM25LA-H14 GYM25LA-H14 GYM20RA-H12 GYM20RA-H12 GYM25RA-H14 GYM25RA-H14 7.5-13 1 60 (6L2R4J1) (6L1R4J1) GYDR40M90D-M25L GYDR40T90D-M25L GYM25LA-J14 7.5-13 1 70 (6N2R4J1) (6N1R4J1) GYDR50P90F-M25L GYDR50T90F-M25L GYM25LA-J14 6.00 6.31 6.35 7.5-13 1 60 (6L2L4J1) (6L1L4J1) GYDL40M90D-M25R GYDL40T90D-M25R GYM25RA-J14 7.5-13 1 70 (6N2L4J1) (6N1L4J1) GYDL50P90F-M25R GYDL50T90F-M25R GYM25RA-J14 L 1 Максимальная получаемая глубина резания зависит от диаметра обработки. Более подробная информация на стр. F119. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с другой геометрией то значения L1 L3 F1 и F2 могут варьироваться. 3 Максимальная глубина резания (аг) - это значение в пределах размера L3. F116 Есть на складе.
