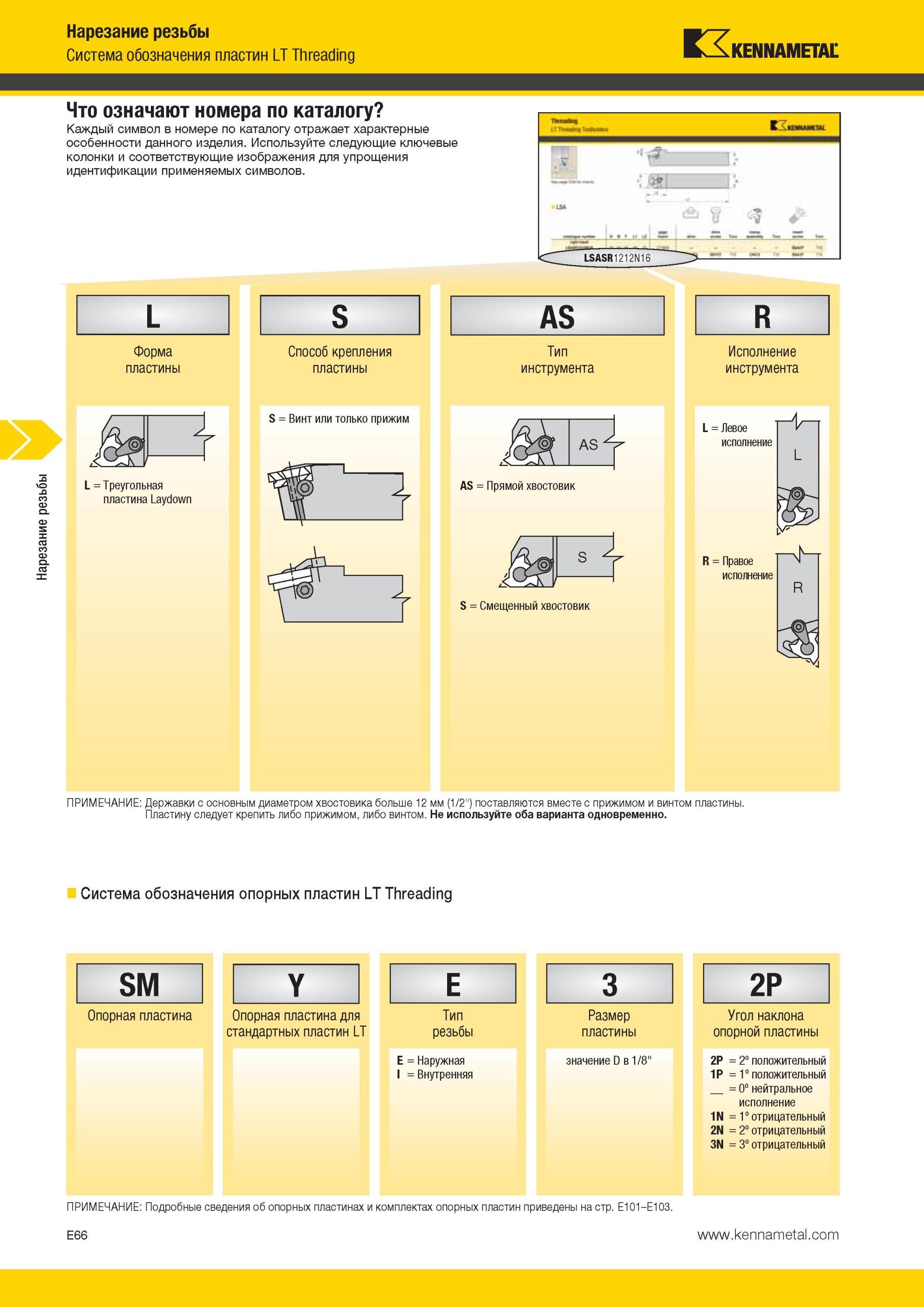

Система обозначения пластин Kennametal LT Threading Что означают номера по каталогу Каждый символ в номере по каталогу отражает характерные особенности данного изделия. Используйте следующие ключевые колонки и соответствующие изображения для упрощения идентификации применяемых символов. Форма пластины Способ крепления пластины AS Тип инструмента R Исполнение инструмента S = Винт или только прижим L = Треугольная пластина Laydown AS AS = Прямой хвостовик S = Смещенный хвостовик L = Левое исполнение R = Правое исполнение ПРИМЕЧАНИЕ Державки с основным диаметром хвостовика больше 12 мм (1/2") поставляются вместе с прижимом и винтом пластины. Пластину следует крепить либо прижимом, либо винтом. Не используйте оба варианта одновременно. Система обозначения опорных пластин LT Threading I SM Y Опорная пластина Опорная пластина для стандартных пластин LT E Тип резьбы E = Наружная I = Внутренняя I 2P Размер пластины значение D в 1/8" Угол наклона опорной пластины 2P = 2° положительный 1P = 1° положительный = 0° нейтральное исполнение 1N = 1° отрицательный 2N = 2° отрицательный 3N = 3° отрицательный ПРИМЕЧАНИЕ Подробные сведения об опорных пластинах и комплектах опорных пластин приведены на стр. E101-E103. E66 S
