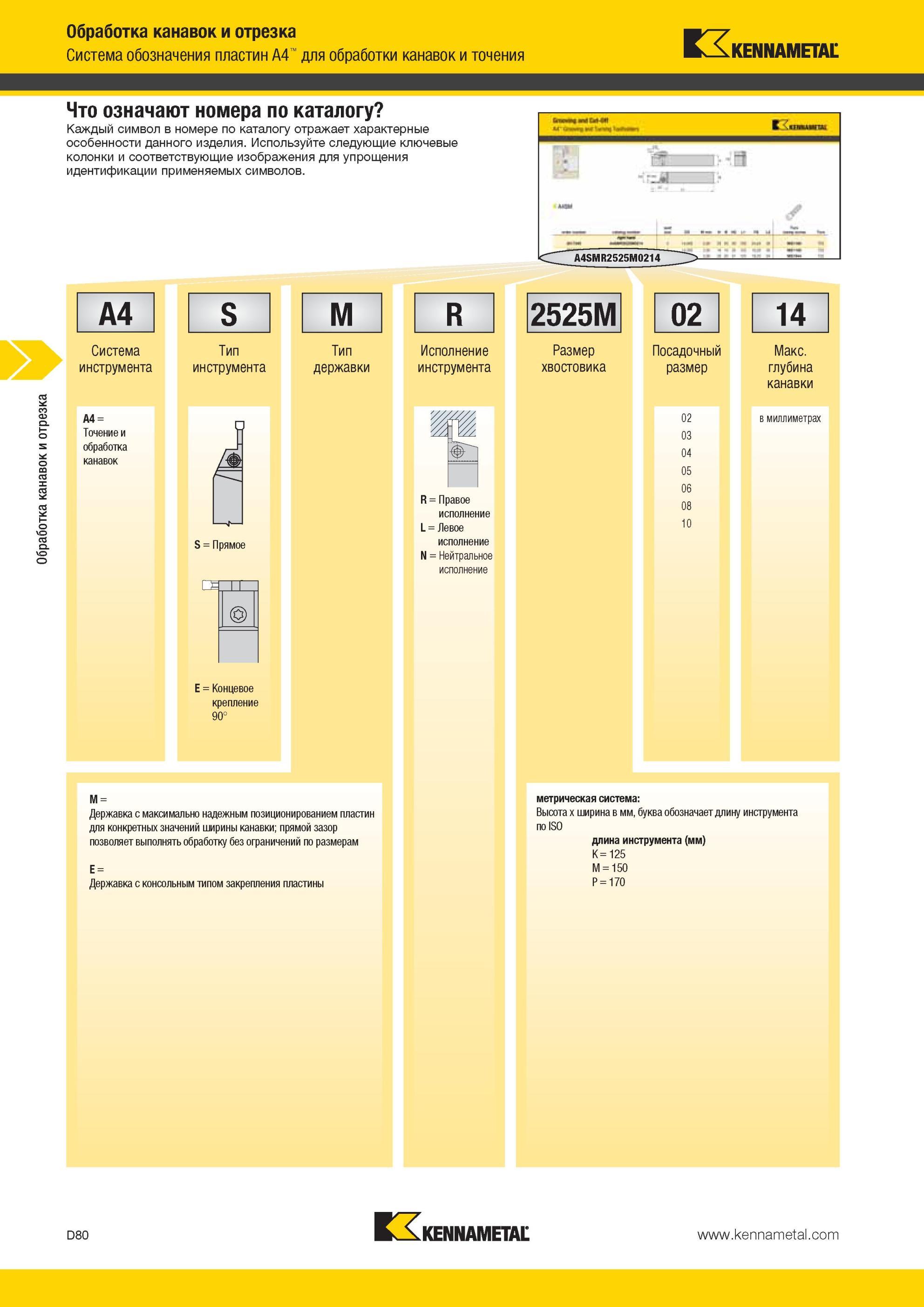

Система обозначения пластин Kennametal A4 для обработки канавок и точения 2525M 02 14 Тип державки Исполнение инструмента Размер хвостовика R = Правое исполнение L = Левое исполнение N = Нейтральное исполнение Посадочный размер 02 03 04 05 06 08 10 Макс. глубина канавки в миллиметрах M = Державка с максимально надежным позиционированием пластин для конкретных значений ширины канавки; прямой зазор позволяет выполнять обработку без ограничений по размерам E = Державка с консольным типом закрепления пластины метрическая система Высота x ширина в мм, буква обозначает длину инструмента по ISO длина инструмента (мм) K = 125 M = 150 P = 170 D80 Система инструмента Тип инструмента A4 = Точение и обработка канавок S = Прямое E = Концевое крепление 90° Обработка канавок и отрезка Что означают номера по каталогу Каждый символ в номере по каталогу отражает характерные особенности данного изделия. Используйте следующие ключевые колонки и соответствующие изображения для упрощения идентификации применяемых символов
