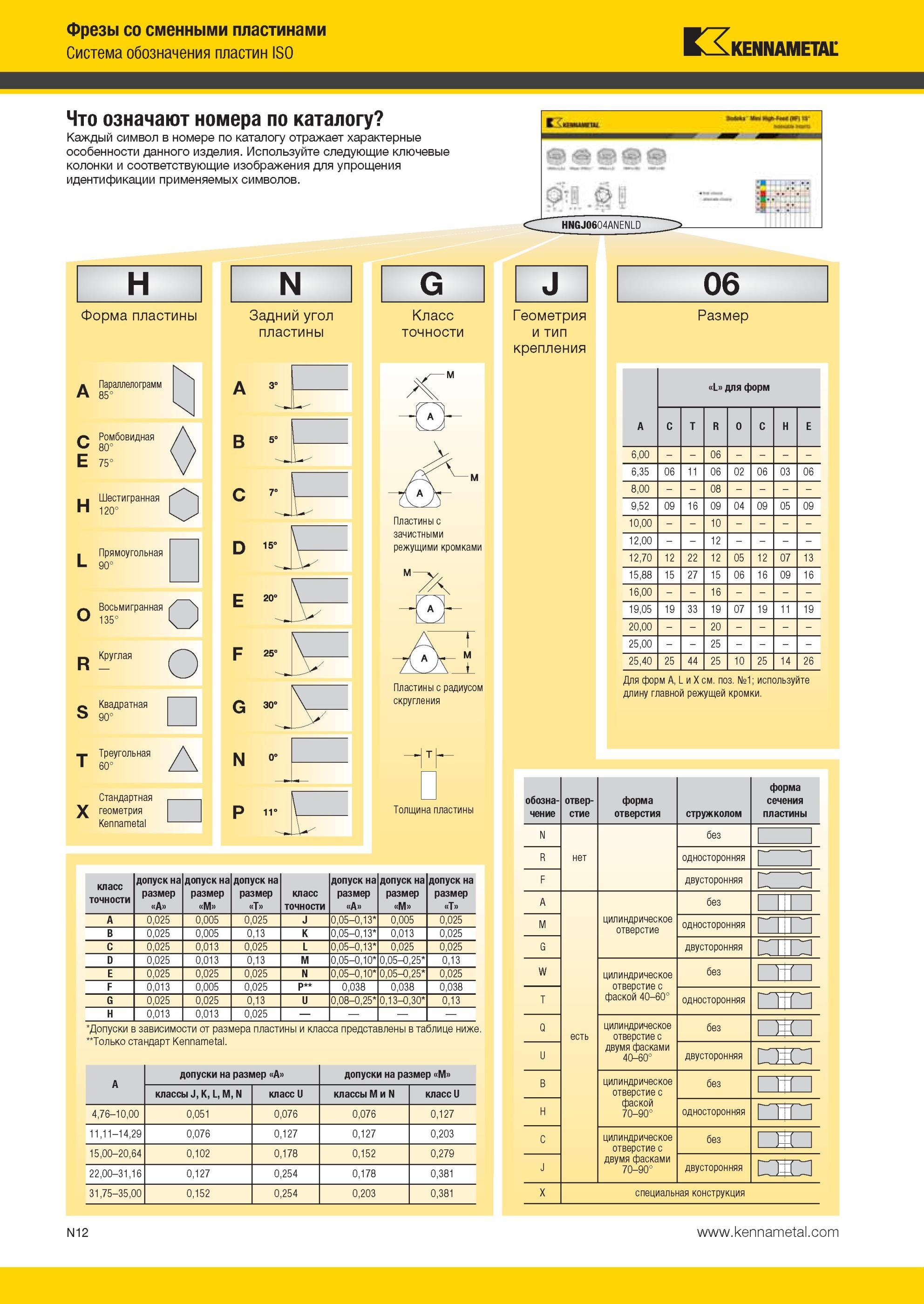

Система обозначения пластин ISO для фрезерования Что означают номера по каталогу Каждый символ в номере по каталогу отражает характерные особенности д

Система обозначения пластин ISO для фрезерования Что означают номера по каталогу Каждый символ в номере по каталогу отражает характерные особенности данного изделия. Используйте следующие ключевые колонки и соответствующие изображения для упрощения идентификации применяемых символов. H Форма пластины N Задний угол пластины G Класс точности А Параллелограмм 85° C E 75 H L O R S T Ромбовидная Круглая Квадратная 90° Треугольная 60° Шестигранная 120° Прямоугольная 90° Восьмигранная 135° Стандартная X геометрия A B C Пластины с зачистными режущими кромками Пластины с радиусом скругления P 11- Толщина пластины класс точности допуск на размер A допуск на размер M допуск на размер T класс точности допуск на размер A допуск на размер M допуск на размер T A 0,025 0,005 0,025 J 0,05-0,13 0,005 0,025 B 0,025 0,005 0,13 K 0,05-0,13 0,013 0,025 C 0,025 0,013 0,025 L 0,05-0,13 0,025 0,025 D 0,025 0,013 0,13 M 0,05-0,10 0,05-0,25 0,13 E 0,025 0,025 0,025 N 0,05-0,10 0,05-0,25 0,025 F 0,013 0,005 0,025 P 0,038 0,038 0,038 G 0,025 0,025 0,13 U 0,08-0,25 0,13-0,30 0,13 H 0,013 0,013 0,025 Допуски в зависимости от размера пластины и класса представлены в таблице ниже. "Только стандарт A допуски на размер A допуски на размер M классы J, K, L, M, N класс U классы M и N классU 4,76-10,00 0,051 0,076 0,076 0,127 11,11-14,29 0,076 0,127 0,127 0,203 15,00-20,64 0,102 0,178 0,152 0,279 22,00-31,16 0,127 0,254 0,178 0,381 31,75-35,00 0,152 0,254 0,203 0,381 J 06 Геометрия и тип крепления Размер L для форм A C T R O C H E 6,00 06 6,35 06 11 06 02 06 03 06 8,00 08 9,52 09 16 09 04 09 05 09 10,00 10 12,00 12 12,70 12 22 12 05 12 07 13 15,88 15 27 15 06 16 09 16 16,00 16 19,05 19 33 19 07 19 11 19 20,00 20 25,00 25 25,40 25 44 25 10 25 14 26 Для форм A, L и X см. поз. №1; используйте длину главной режущей кромки. обозначение отвер- стие форма отверстия стружколом форма сечения пластины N нет без 1 1 R односторонняя 1 1 F двусторонняя A есть цилиндрическое отверстие без 1 1 1 M односторонняя 1 G двусторонняя i:i i:i W цилиндрическое отверстие с фаской 40-60° без 1 у T односторонняя Q цилиндрическое отверстие с двумя фасками 40-60° без 1 )= =( 1 U двусторонняя п= =С1 B цилиндрическое отверстие с фаской 70-90° без 1 H односторонняя гт 1" C цилиндрическое отверстие с двумя фасками 70-90° без 1 )= =( I J двусторонняя гл =CI X специальная конструкция N12
