Система обозначения метчиков Kennametal из быстрорежущей стали HSS Метрическая система 1 620 Дюймовая система 1 620 MF 120 X NC 06250 Тип метчика Тип

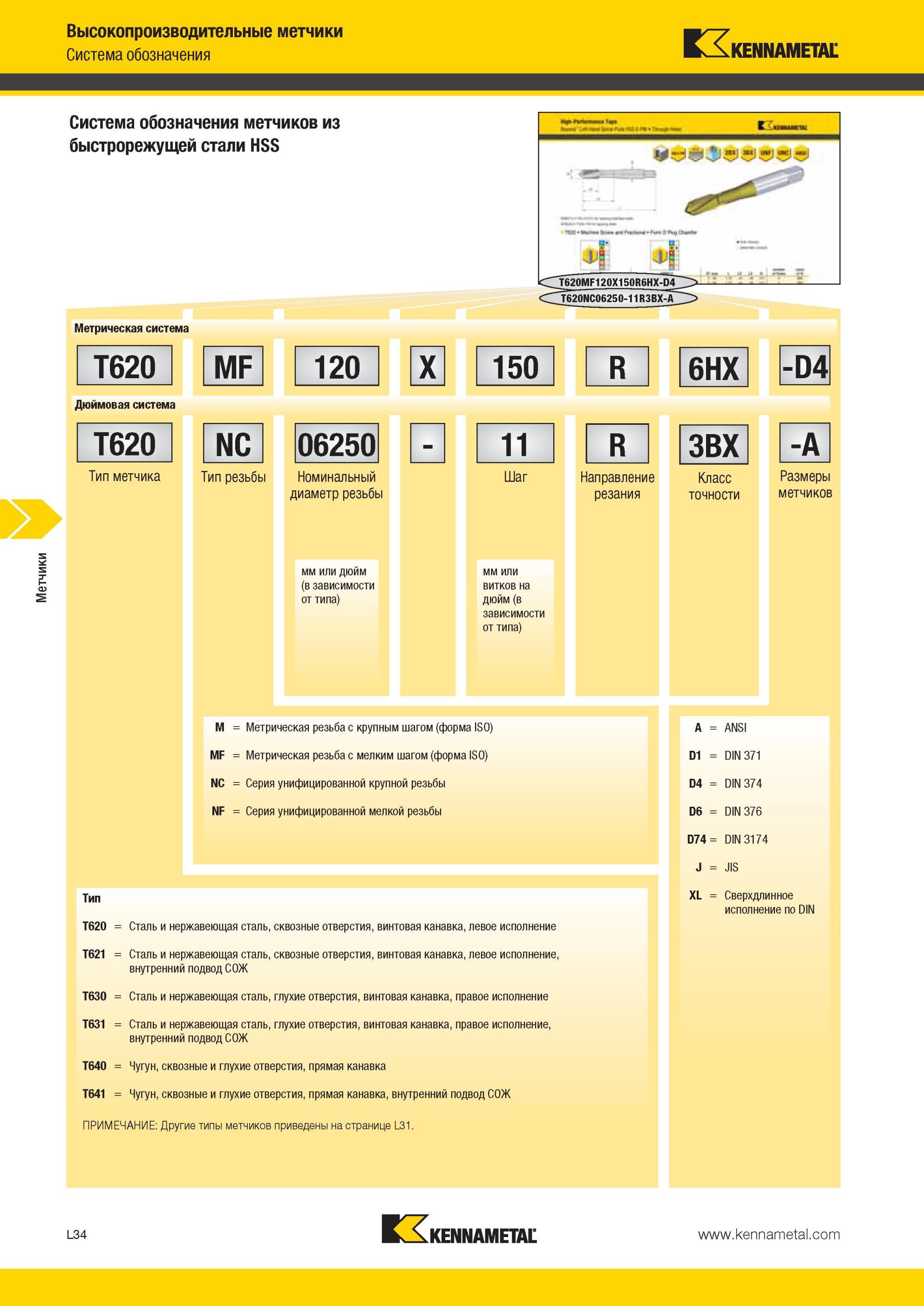

Система обозначения метчиков Kennametal из быстрорежущей стали HSS Метрическая система 1 620 Дюймовая система 1 620 MF 120 X NC 06250 Тип метчика Тип резьбы Номинальный диаметр резьбы 1 51 ) 11 Шаг R Направление резания Класс точности 1 6hx -D4 3BX -A Размеры метчиков мм или дюйм (в зависимости от типа) мм или витков на дюйм (в зависимости от типа) M = Метрическая резьба с крупным шагом (форма ISO) MF = Метрическая резьба с мелким шагом (форма ISO) NC = Серия унифицированной крупной резьбы NF = Серия унифицированной мелкой резьбы Тип T620 = Сталь и нержавеющая сталь, сквозные отверстия, винтовая канавка, левое исполнение T621 = Сталь и нержавеющая сталь, сквозные отверстия, винтовая канавка, левое исполнение, внутренний подвод СОЖ T630 = Сталь и нержавеющая сталь, глухие отверстия, винтовая канавка, правое исполнение T631 = Сталь и нержавеющая сталь, глухие отверстия, винтовая канавка, правое исполнение, внутренний подвод СОЖ T640 = Чугун, сквозные и глухие отверстия, прямая канавка T641 = Чугун, сквозные и глухие отверстия, прямая канавка, внутренний подвод СОЖ A = ANSI D1 = DIN 371 D4 = DIN 374 D6 = DIN 376 D74 = DIN 3174 J = JIS XL = Сверхдлинное исполнение по DIN ПРИМЕЧАНИЕ Другие типы метчиков приведены на странице L31. L34 Метчики Система обозначения
