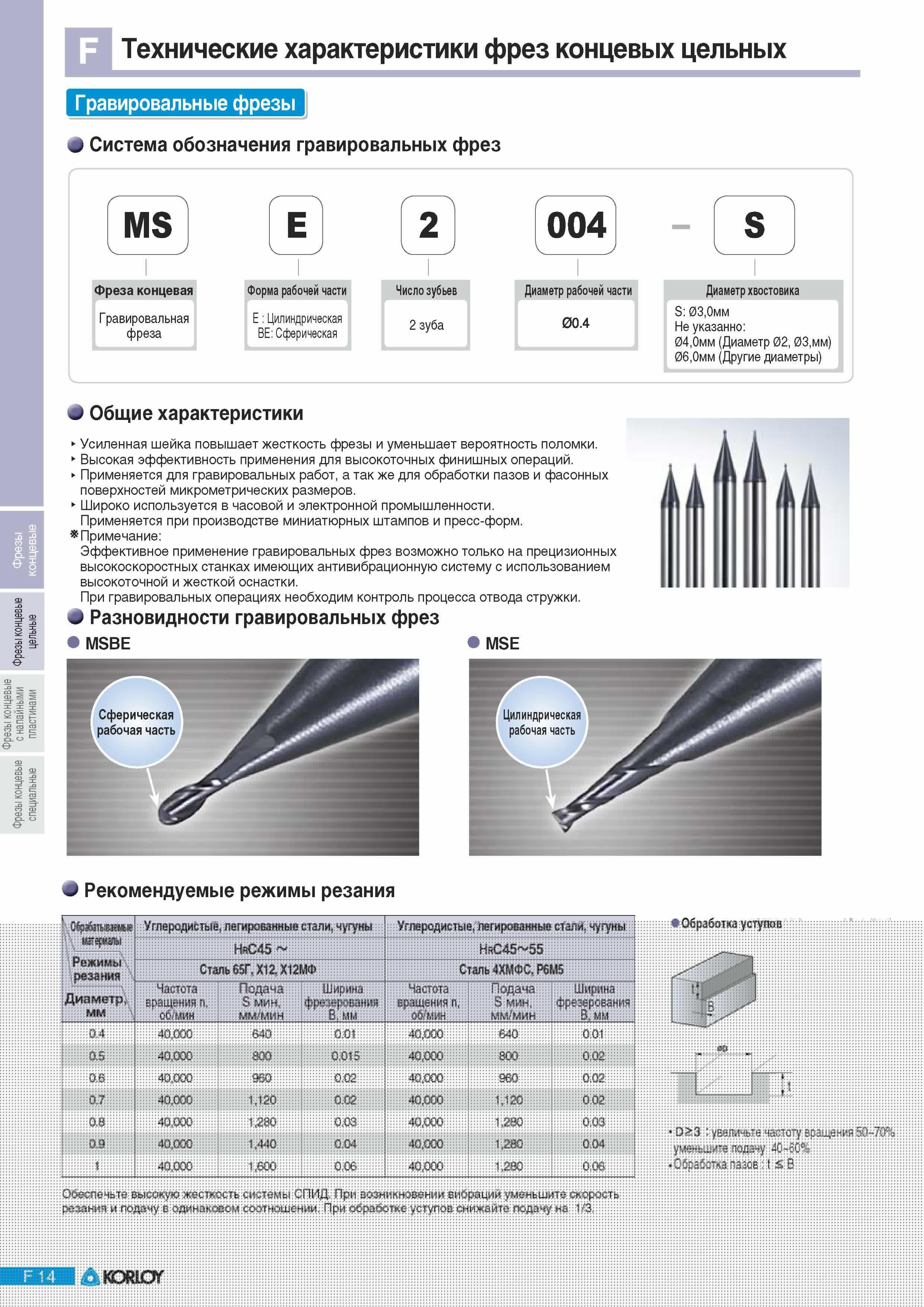

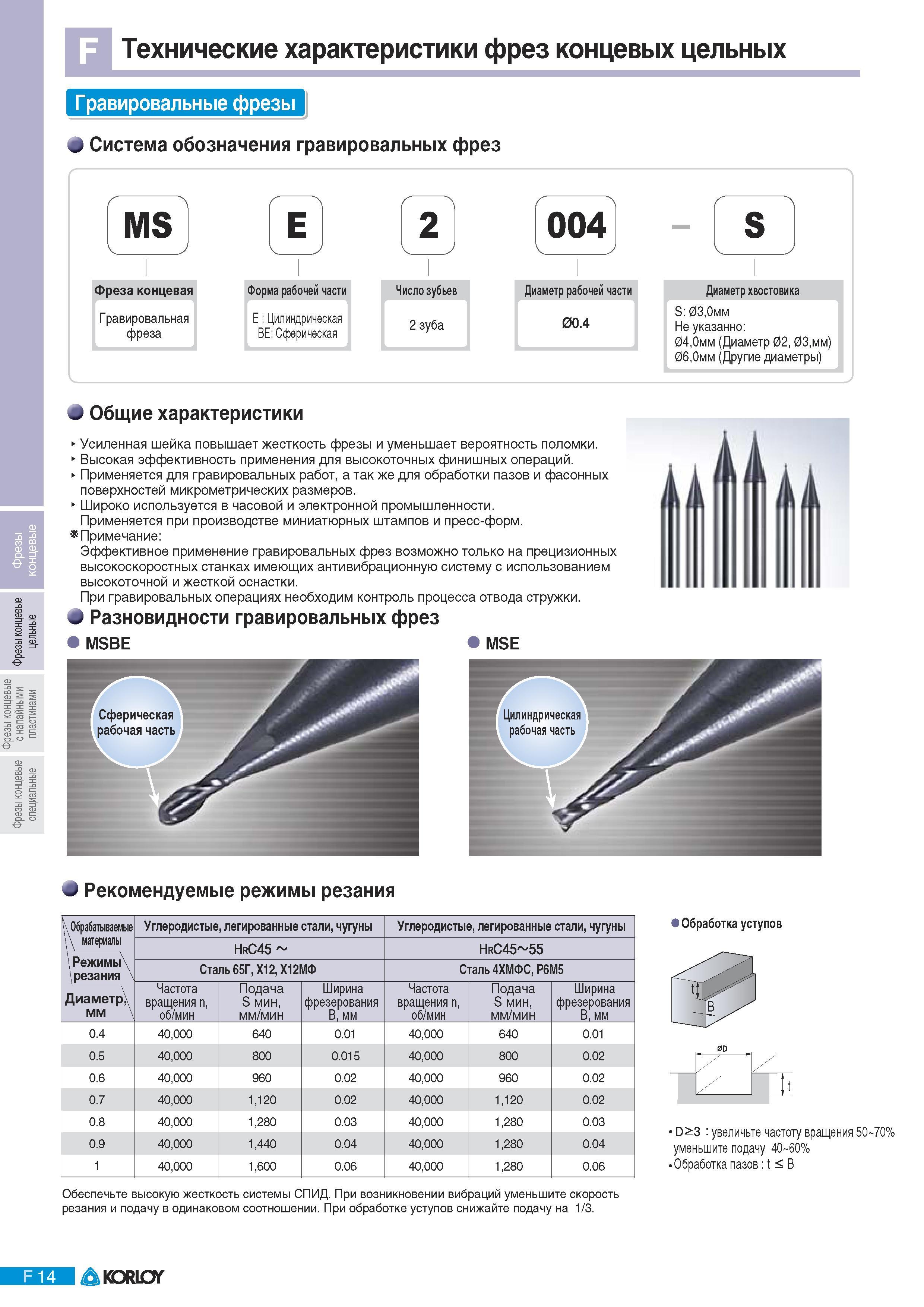

Система обозначения, характеристики и разновидности гравировальных твердосплавных фрез Korloy MS Усиленная шейка данного металлорежущего инструмента повышает жесткость и уменьшает вероятность поломки. Высокая эффективность применения для высокоточных финишных операций. Применяется для гравировальных работ а так же для обработки пазов и фасонных поверхностей микрометрических размеров. Широко используется в часовой и электронной промышленности. Применяется при производстве миниатюрных штампов и пресс-форм. Примечание Эффективное применение гравировальных фрез возможно только на прецизионных высокоскоростных станках имеющих антивибрационную систему с использованием высокоточной и жесткой оснастки. При гравировальных операциях необходим контроль процесса отвода стружки. 4 Разновидности гравировальных фрез MSBE MSE Цилиндрическая рабочая часть IS Рекомендуемые режимы резания Обрабатываемые материалы 1Режимы резания Диаметр) мм Углеродистые легированные стали чугуны Углеродистые легированные стали чугуны HrC45 HrC45 55 Сталь 65Г Х12 Х12МФ Сталь 4ХМФС Р6М5 Частота вращения n об/мин Подача S мин мм/мин Ширина фрезерования В мм Частота вращения n об/мин Подача S мин мм/мин Ширина фрезерования В мм 0.4 40000 640 0.01 40000 640 0.01 0.5 40000 800 0.015 40000 800 0.02 0.6 40000 960 0.02 40000 960 0.02 0.7 40000 1120 0.02 40000 1120 0.02 0.8 40000 1280 0.03 40000 1280 0.03 0.9 40000 1440 0.04 40000 1280 0.04 1 40000 1600 0.06 40000 1280 0.06 Обработка уступов D 3 увеличьте частоту вращения 50 70% уменьшите подачу 40 б0% Обработка пазов t B Обеспечьте высокую жесткость системы СПИД. При возникновении вибраций уменьшите скорость резания и подачу в одинаковом соотношении. При обработке уступов снижайте подачу на 1 3. F 14 KORLOY Технические характеристики фрез концевых цельных Гравировальные фрезы 4 гравировальных Фреза концевая Гравировальная фреза E Форма рабочей части E Цилиндрическая BE Сферическая 2 004 Число зубьев 2 зуба Диаметр рабочей части 00.4 S Диаметр хвостовика S 030мм Не указанно 040мм (Диаметр 02 03мм) 060мм (Другие диаметры) Общие характеристики 5 ТО
