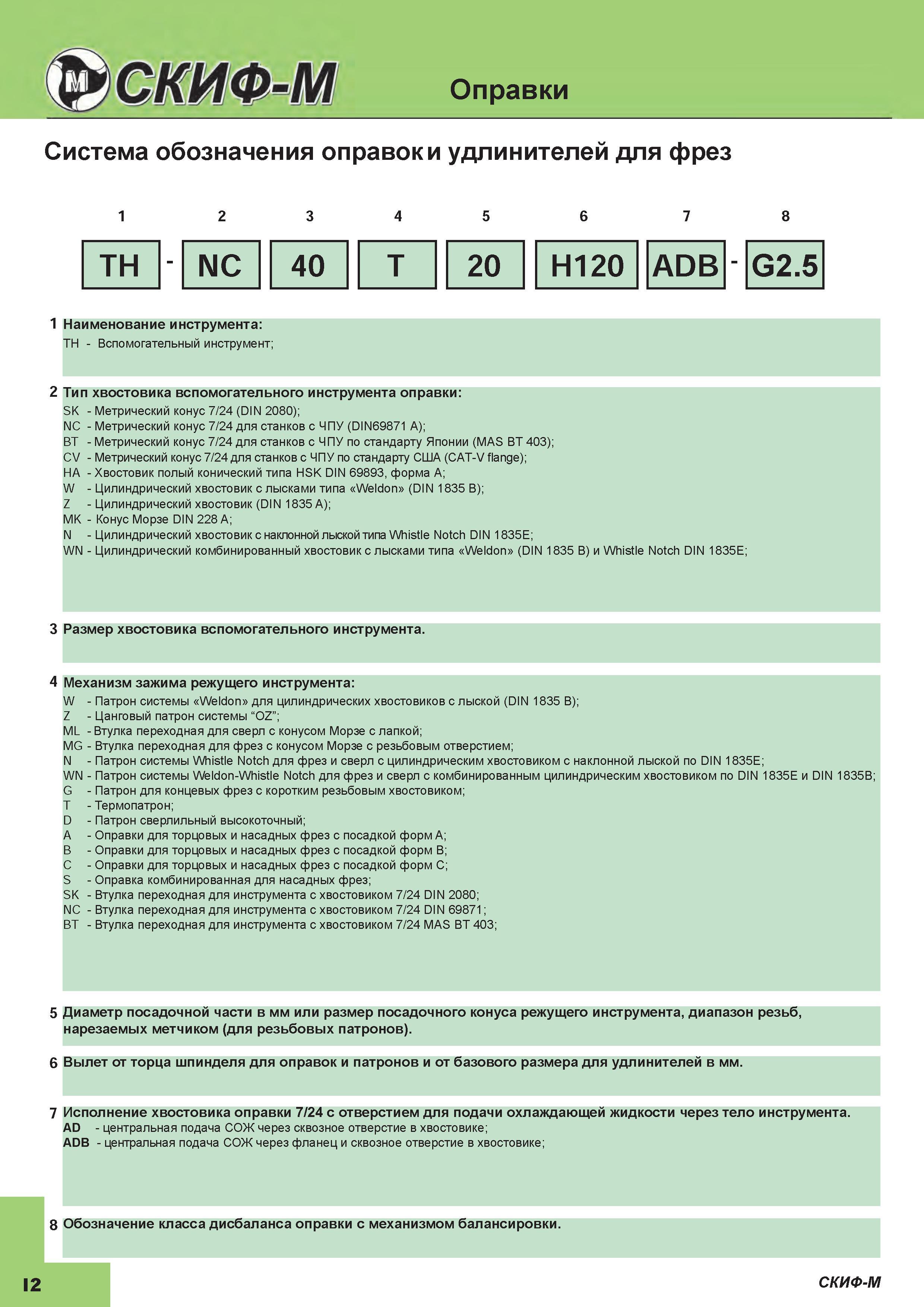

Система обозначения инструментальной оснастки Скиф-М Оправки и удлинители для фрезерного инструмента Тип хвостовика вспомогательного инструмента оправки SK Метрический конус 7/24 (DIN 2080) NC Метрический конус 7/24 для станков с ЧПУ (DIN69871 A) BT Метрический конус 7/24 для станков с ЧПУ по стандарту Японии (MAS BT 403) CV Метрический конус 7/24 для станков с ЧПУ по стандарту США (CAT-V flange) HA Хвостовик полый конический типа HSK DIN 69893 форма А W Цилиндрический хвостовик с лысками типа Weldon (DIN 1835 B) Z Цилиндрический хвостовик (DIN 1835 A) MK Конус Морзе DIN 228 A N Цилиндрический хвостовик с наклонной лыской типа Whistle Notch DIN 1835E WN Цилиндрический комбинированный хвостовик с лысками типа Weldon (DIN 1835 B) и Whistle Notch DIN 1835E Размер хвостовика вспомогательного инструмента. Механизм зажима режущего инструмента W Патрон системы Weldon для цилиндрических хвостовиков с лыской (DIN 1835 B) Z Цанговый патрон системы OZ ML Втулка переходная для сверл с конусом Морзе с лапкой MG Втулка переходная для фрез с конусом Морзе с резьбовым отверстием N Патрон системы Whistle Notch для фрез и сверл с цилиндрическим хвостовиком с наклонной лыской по DIN 1835E WN Патрон системы Weldon-Whistle Notch для фрез и сверл с комбинированным цилиндрическим хвостовиком по DIN 1835E и DIN 1835B G Патрон для концевых фрез с коротким резьбовым хвостовиком T Термопатрон D Патрон сверлильный высокоточный A Оправки для торцовых и насадных фрез с посадкой форм A B Оправки для торцовых и насадных фрез с посадкой форм B C Оправки для торцовых и насадных фрез с посадкой форм C S Оправка комбинированная для насадных фрез SK Втулка переходная для инструмента с хвостовиком 7/24 DIN 2080 NC Втулка переходная для инструмента с хвостовиком 7/24 DIN 69871 BT Втулка переходная для инструмента с хвостовиком 7/24 MAS BT 403 5 6 7 8 Диаметр посадочной части в мм или размер посадочного конуса режущего инструмента диапазон резьб нарезаемых метчиком (для резьбовых патронов). Вылет от торца шпинделя для оправок и патронов и от базового размера для удлинителей в мм. Исполнение хвостовика оправки 7/24 с отверстием для подачи охлаждающей жидкости через тело инструмента. AD центральная подача СОЖ через сквозное отверстие в хвостовике ADB центральная подача СОЖ через фланец и сквозное отверстие в хвостовике Обозначение класса дисбаланса оправки с механизмом балансировки. I2 СКИФ-М Оправки TH NC 40 T 20 H120 ADB G2.5 1 2 3 4 5 6 7 8 1 2 3 4 Наименование инструмента TH Вспомогательный инструмент
