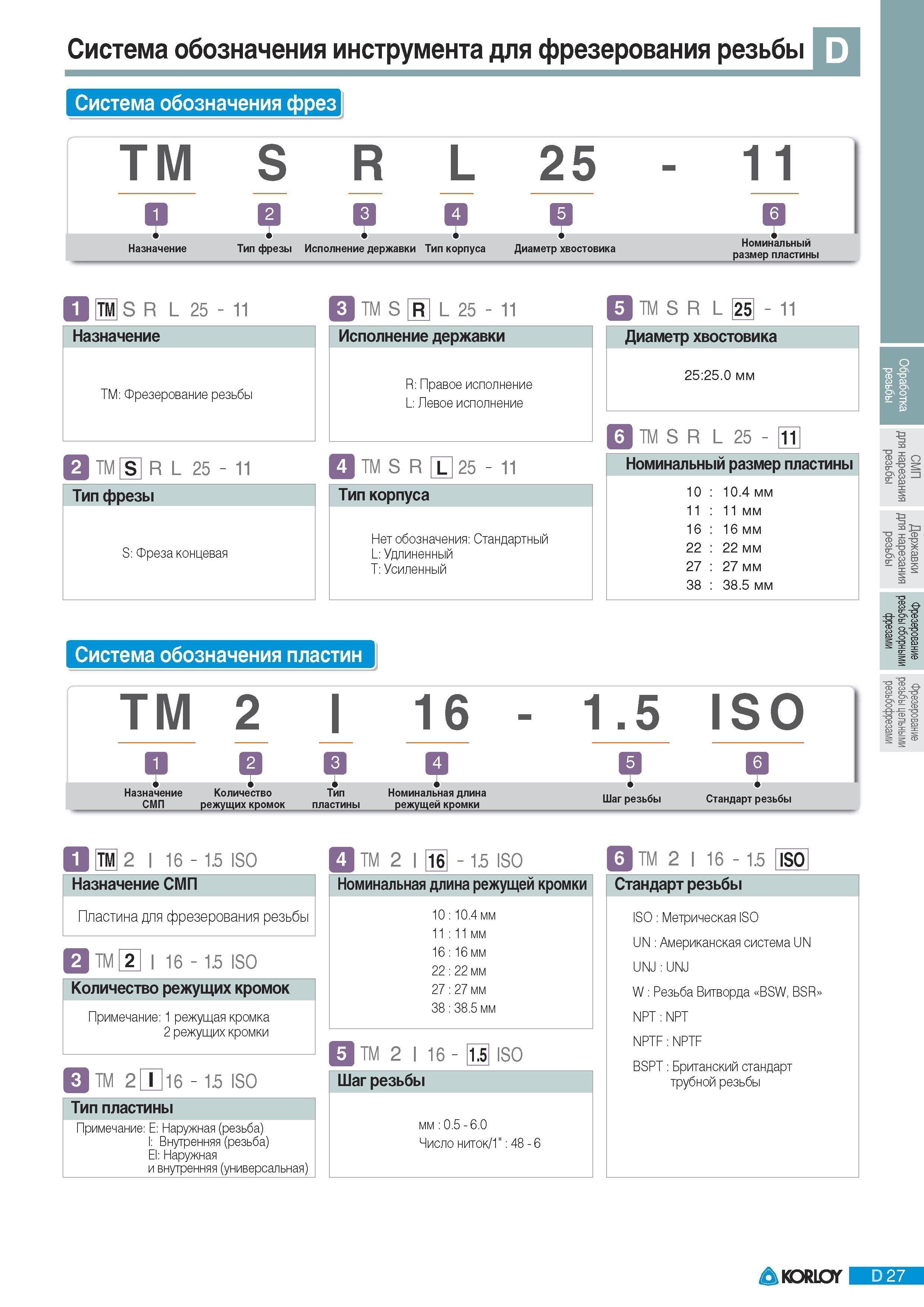

Система обозначения инструмента для фрезерования резьбы Система обозначения фрез TM S R/L 25 Назначение Тип фрезы Исполнение державки Тип корпуса Диаметр хвостовика 11 Номинальный размер пластины S R/L 25 11 "2 TM S R/L 25 11 Тип фрезы S Фреза концевая Исполнение державки R Правое исполнение L Левое исполнение 3 TM S R/L 25 11 Тип корпуса Нет обозначения Стандартный L Удлиненный Т Усиленный Система обозначения пластин 3 TM S R/L 25 11 Диаметр хвостовика 25:25.0 мм 3 TM S R/L 25 - 11 Номинальный размер пластины 10 10.4 мм 11 11 мм 16 16 мм 22 22 мм 27 27 мм 38 38.5 мм 1 pH Ы81 -R- а а о TM 2 1 16 - 1.5 ISO 0 G TZr 3 о О Назначение Количество Тип Номинальная длина СМП режущих кромок пластины режущей кромки Шаг резьбы Стандарт резьбы 2 16 1.5 ISO Назначение СМП Пластина для фрезерования резьбы TM 2 16 1.5 ISO Количество режущих кромок Примечание 1 режущая кромка 2 режущих кромки TM 2 16 1.5 ISO Тип пластины Примечание Е Наружная (резьба) Внутренняя (резьба) EI Наружная и внутренняя(универсальная) 3 TM 2 16 1.5 ISO TM 2 16- 1.5 ISO Шаг резьбы мм 0.5 - 6.0 Число ниток 1 48 - 6 Номинальная длина режущей кромки 10 10.4 мм 11 11 мм 16 16 мм 22 22 мм 27 27 мм 38 38.5 мм 3 TM 2 1 16 1.5 ISO Стандарт резьбы ISO Метрическая ISO UN Американская система UN UNJ UNJ W Резьба Витворда BSW BSR NPT NPT NPTF NPTF BSPT Британский стандарт трубной резьбы KORLOY D 27
