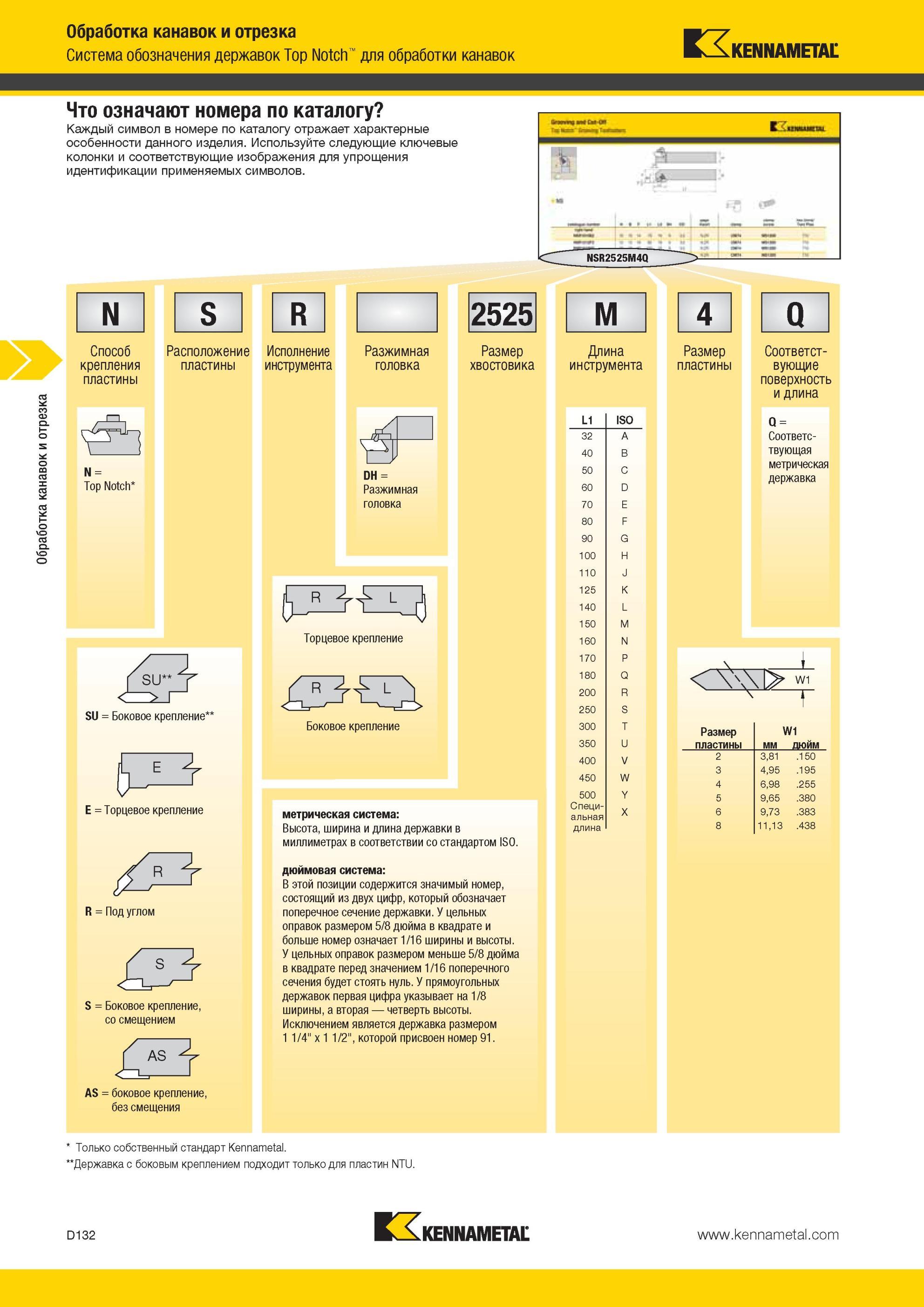

Система обозначения державок Kennametal Top Notch для обработки канавок Способ Расположение Исполнение Разжимная крепления пластины инструмента головка пластины пластины N = Top Notch SU = Боковое крепление E = Торцевое крепление R = Под углом S = Боковое крепление, со смещением ОЕг AS = боковое крепление, без смещения И DH = Разжимная головка i&Eq Торцевое крепление Боковое крепление 2525 Размер хвостовика метрическая система Высота, ширина и длина державки в миллиметрах в соответствии со стандартом ISO. дюймовая система В этой позиции содержится значимый номер, состоящий из двух цифр, который обозначает поперечное сечение державки. У цельных оправок размером 5/8 дюйма в квадрате и больше номер означает 1/16 ширины и высоты. У цельных оправок размером меньше 5/8 дюйма в квадрате перед значением 1/16 поперечного сечения будет стоять нуль. У прямоугольных державок первая цифра указывает на 1/8 ширины, а вторая четверть высоты. Исключением является державка размером 1 1/4" x 1 1/2", которой присвоен номер 91. M Длина инструмента L1 ISO 32 A 40 B 50 C 60 D 70 E 80 F 90 G 100 H 110 J 125 K 140 L 150 M 160 N 170 P 180 Q 200 R 250 S 300 T 350 U 400 V 450 W 500 Специ- альная длина Y X 4 Размер пластины Q Соответствующие поверхность и длина Q = Соответс- твующая метрическая державка < l> w1 Размер пластины W1 мм дюйм 3,81 .150 4,95 .195 6,98 .255 9,65 .380 9,73 .383 11,13 .438 Только собственный стандарт Державка с боковым креплением подходит только для пластин NTU. D132 Обработка канавок и отрезка Что означают номера по каталогу Каждый символ в номере по каталогу отражает характерные особенности данного изделия. Используйте следующие ключевые колонки и соответствующие изображения для упрощения идентификации применяемых символов.
