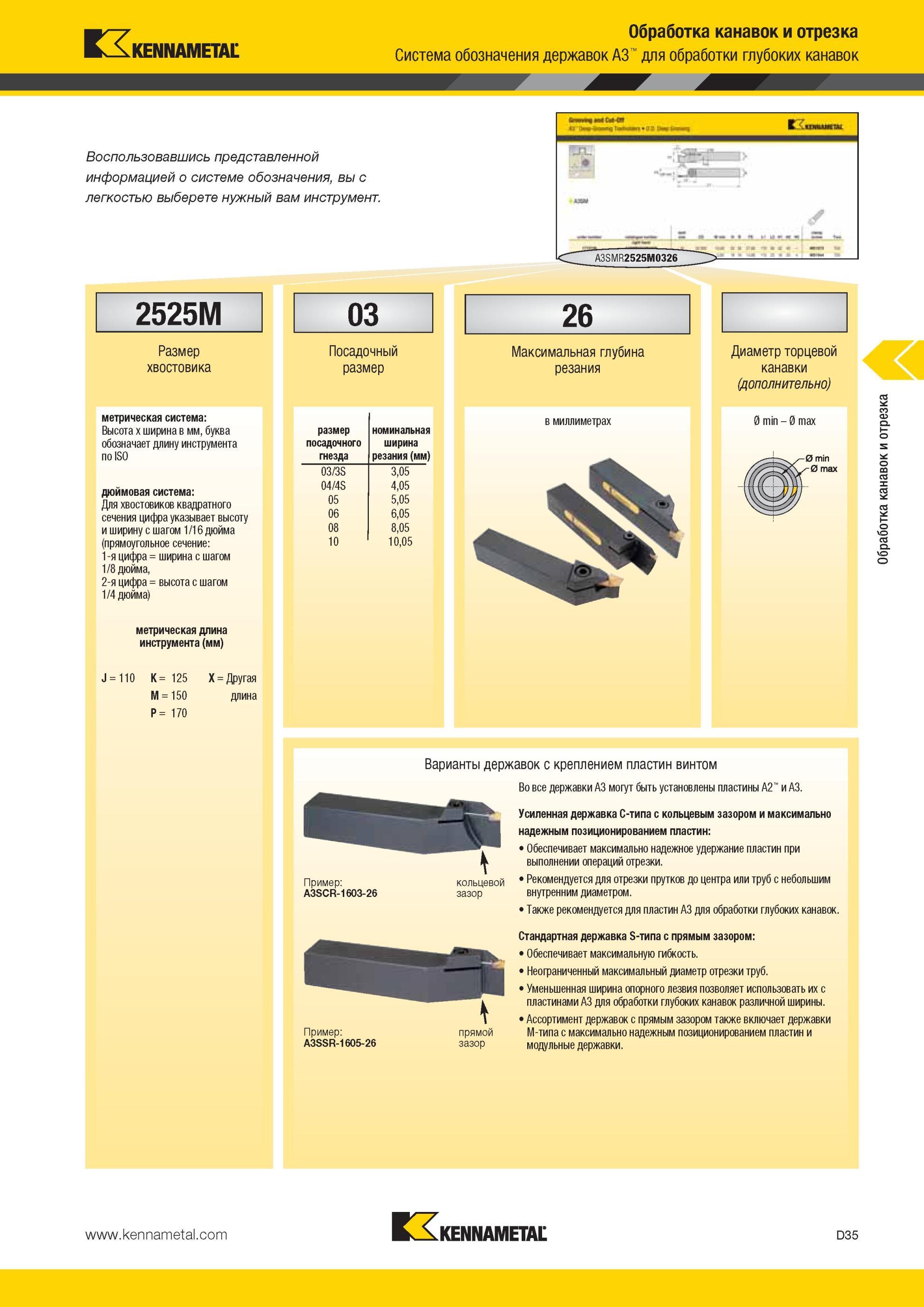

Система обозначения державок Kennametal A3 для обработки глубоких канавок 2525M Размер хвостовика метрическая система Высота x ширина в мм, буква обозначает длину инструмента по ISO дюймовая система Для хвостовиков квадратного сечения цифра указывает высоту и ширину с шагом 1/16 дюйма (прямоугольное сечение 1-я цифра = ширина с шагом 1/8 дюйма, 2-я цифра = высота с шагом 1/4 дюйма) метрическая длина инструмента (мм) J = 110 K = 125 X = Другая M = 150 длина P = 170 03 Посадочный размер размер посадочного гнезда 03/3S 04/4S 05 06 08 10 номинальная ширина резания (мм) 3.05 4.05 5.05 6.05 8.05 10.05 Пример A3SCR-1603-26 Пример A3SSR-1605-26 кольцевой зазор Варианты державок с креплением пластин винтом Во все державки A3 могут быть установлены пластины A2" и A3. Усиленная державка C-типа с кольцевым зазором и максимально надежным позиционированием пластин Обеспечивает максимально надежное удержание пластин при выполнении операций отрезки. Рекомендуется для отрезки прутков до центра или труб с небольшим внутренним диаметром. Также рекомендуется для пластин A3 для обработки глубоких канавок. Стандартная державка S-типа с прямым зазором Обеспечивает максимальную гибкость. Неограниченный максимальный диаметр отрезки труб. Уменьшенная ширина опорного лезвия позволяет использовать их с пластинами A3 для обработки глубоких канавок различной ширины. Ассортимент державок с прямым зазором также включает державки M-типа с максимально надежным позиционированием пластин и модульные державки. прямой зазор D35 Обработка канавок и отрезка Максимальная глубина резания в миллиметрах Диаметр торцевой канавки (дополнительно) 0 min - 0 max Обработка канавок и отрезка Воспользовавшись представленной информацией о системе обозначения, вы с легкостью выберете нужный вам инструмент.
