Система крепления токарных сменных режущих пластин двойным усилием Общие характеристики Высокая жесткость и простота закрепления СМП при помощи одного винт 134 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.B88

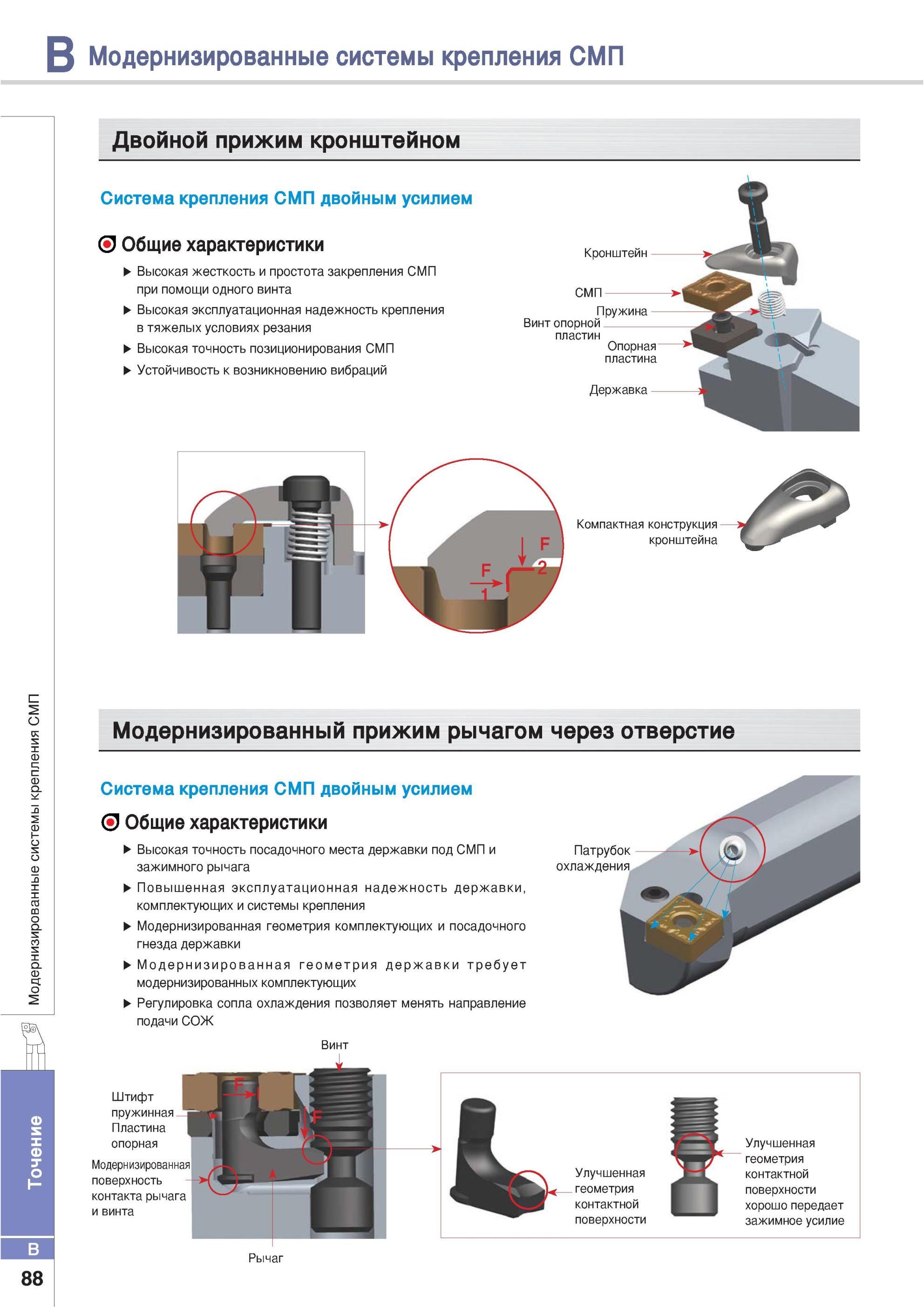

Система крепления токарных сменных режущих пластин двойным усилием Общие характеристики Высокая жесткость и простота закрепления СМП при помощи одного винт Система крепления токарных сменных режущих пластин двойным усилием Общие характеристики Высокая жесткость и простота закрепления СМП при помощи одного винта Высокая эксплуатационная надежность крепления в тяжелых условиях резания Высокая точность позиционирования СМП Устойчивость к возникновению вибраций Кронштейн СМП Винт опорной пластин Пружина Опорная пластина Державка Компактная конструкция кронштейна Модернизированный прижим рычагом через отверстие Система крепления СМП двойным усилием Общие характеристики Высокая точность посадочного места державки под СМП и зажимного рычага Повышенная эксплуатационная надежность державки комплектующих и системы крепления Модернизированная геометрия комплектующих и посадочного гнезда державки Модернизированная геометрия державки требует модернизированных комплектующих Регулировка сопла охлаждения позволяет менять направление подачи СОЖ Винт Штифт пружинная Пластина опорная Модернизированная поверхность контакта рычага и винта Патрубок охлаждения Улучшенная геометрия контактной поверхности Улучшенная геометрия контактной поверхности хорошо передает зажимное усилие 88 Рычаг B Модернизированные системы крепления СМП Двойной прижим кронштейном
