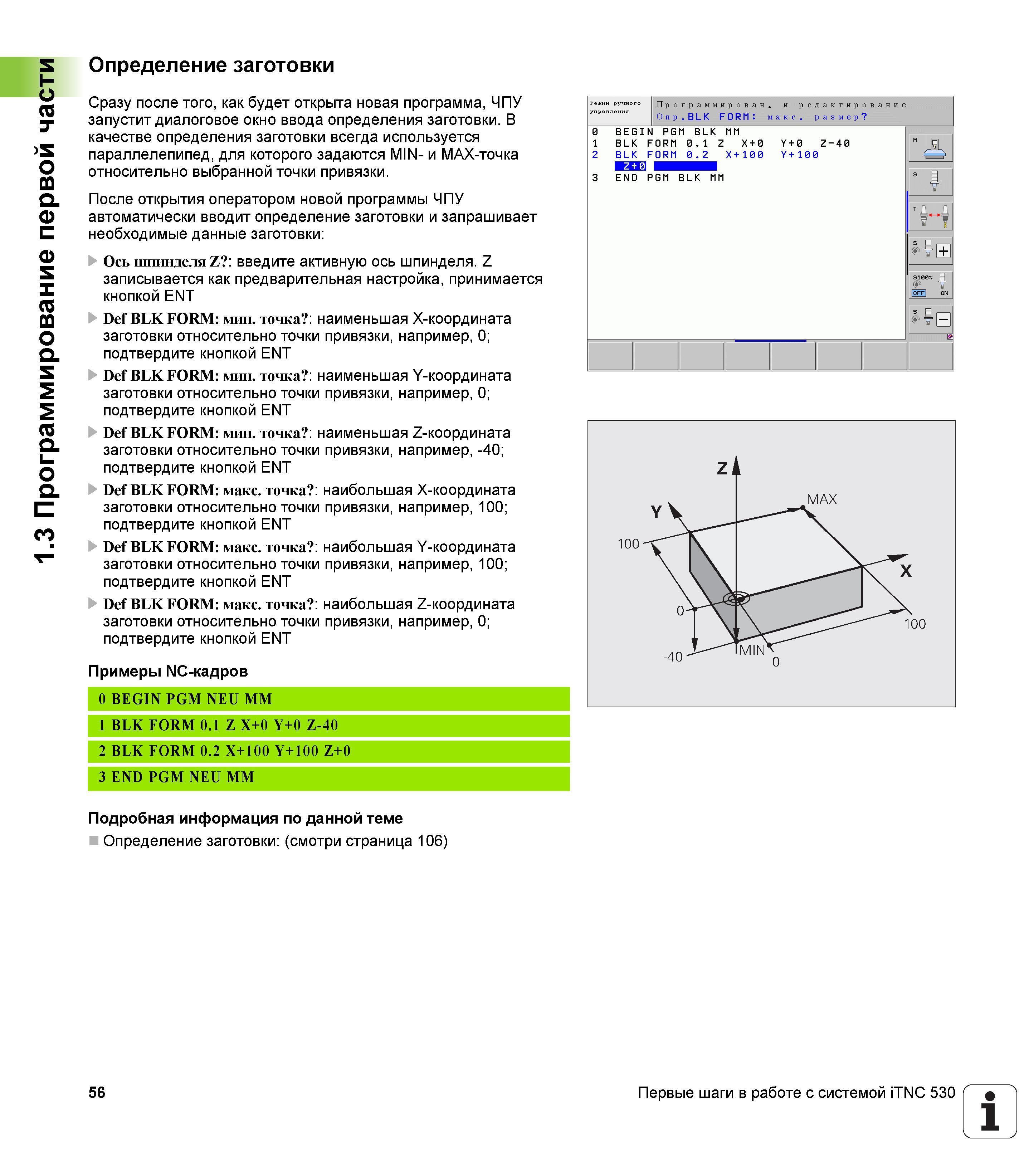

Система ЧПУ Heidenhain после открытия новой программы автоматически вводит определение заготовки и запрашивает необходимые данные заготовки

Система ЧПУ Heidenhain после открытия новой программы автоматически вводит определение заготовки и запрашивает необходимые данные заготовки

Система ЧПУ Heidenhain после открытия новой программы автоматически вводит определение заготовки и запрашивает необходимые данные заготовки _ Ось шпинделя Z : введите активную ось шпинделя. Z записывается как предварительная настройка, принимается кнопкой ENT Def BLK FORM: мин. точка : наименьшая X-координата заготовки относительно точки привязки, например, 0; подтвердите кнопкой ENT Def BLK FORM: мин. точка : наименьшая Y-координата заготовки относительно точки привязки, например, 0; подтвердите кнопкой ENT Def BLK FORM: мин. точка : наименьшая Z-координата заготовки относительно точки привязки, например, -40; подтвердите кнопкой ENT Def BLK FORM: макс. точка : наибольшая X-координата заготовки относительно точки привязки, например, 100; подтвердите кнопкой ENT Def BLK FORM: макс. точка : наибольшая Y-координата заготовки относительно точки привязки, например, 100; подтвердите кнопкой ENT Def BLK FORM: макс. точка : наибольшая Z-координата заготовки относительно точки привязки, например, 0; подтвердите кнопкой ENT Примеры NC-кадров 0 BEGIN PGM NEU MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 END PGM NEU MM 100 Подробная информация по данной теме Определение заготовки: (смотри страница 106) 56 Первые шаги в работе с системой iTNC 530 1 1.3 Программирование первой части Определение заготовки Сразу после того, как будет открыта новая программа, ЧПУ запустит диалоговое окно ввода определения заготовки. В качестве определения заготовки всегда используется параллелепипед, для которого задаются MIN- и MAX-точка относительно выбранной точки привязки.
