Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование открытым текстом (Всего 753 стр.) |
|||||
|

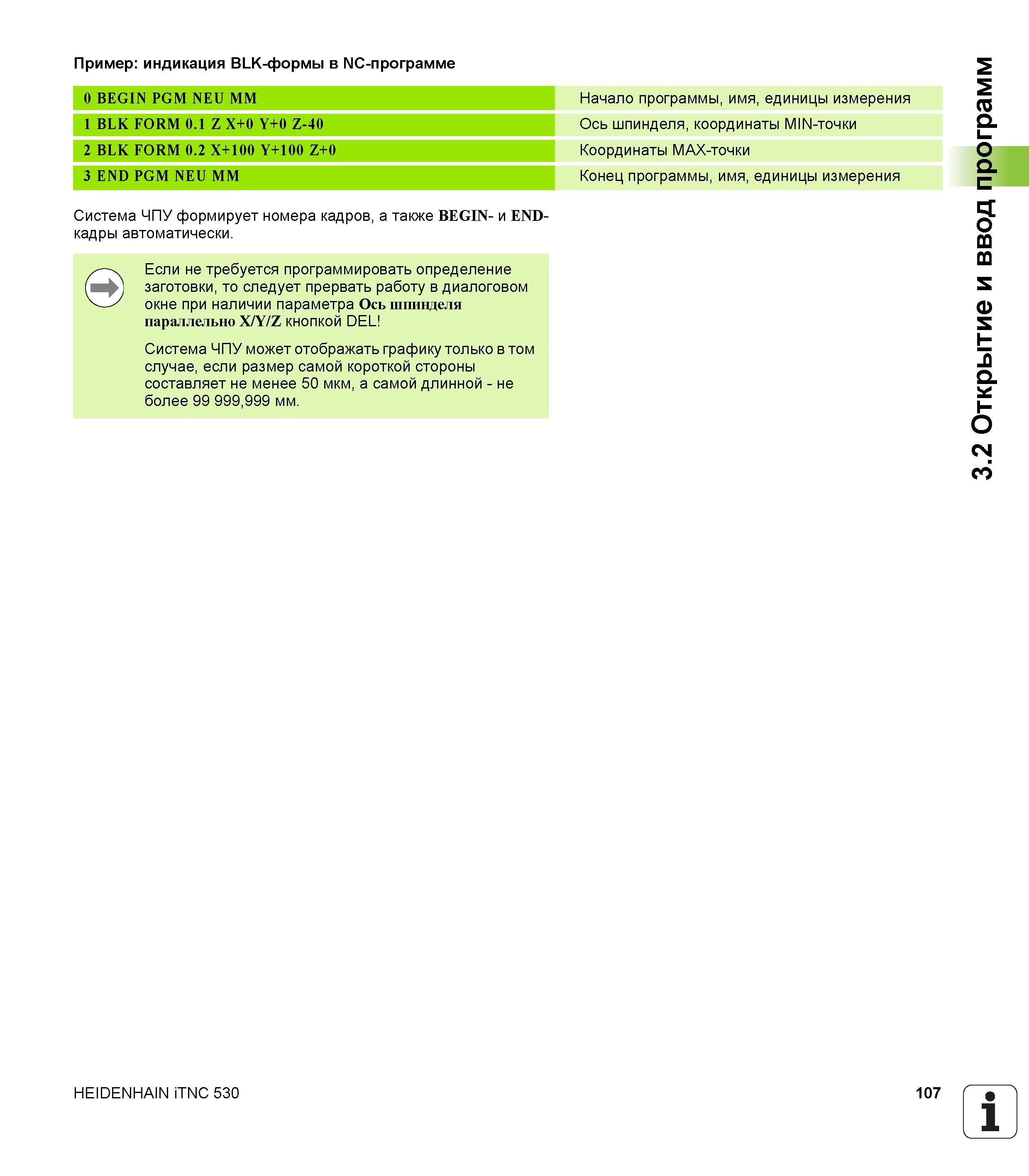

107 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.107 |
|||||
Система ЧПУ формирует номера кадров, а также BEGIN- и END-кадры автоматически Если не требуется программировать определение заготовки, то слСистема ЧПУ формирует номера кадров, а также BEGIN- и END-кадры автоматически. Если не требуется программировать определение заготовки, то следует прервать работу в диалоговом окне при наличии параметра Ось шпинделя параллельно X/Y/Z кнопкой DEL Система ЧПУ может отображать графику только в том случае, если размер самой короткой стороны составляет не менее 50 мкм, а самой длинной - не более 99 999,999 мм. HEIDENHAIN iTNC 530 107 1 3.2 Открытие и ввод программ Пример: индикация BLK-формы в NC-программе 0 BEGIN PGM NEU MM Начало программы, имя, единицы измерения 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Ось шпинделя, координаты MIN-точки 2 BLK FORM 0.2 X+100 Y+100 Z+0 Координаты MAX-точки 3 END PGM NEU MM Конец программы, имя, единицы измерения |
|||||
