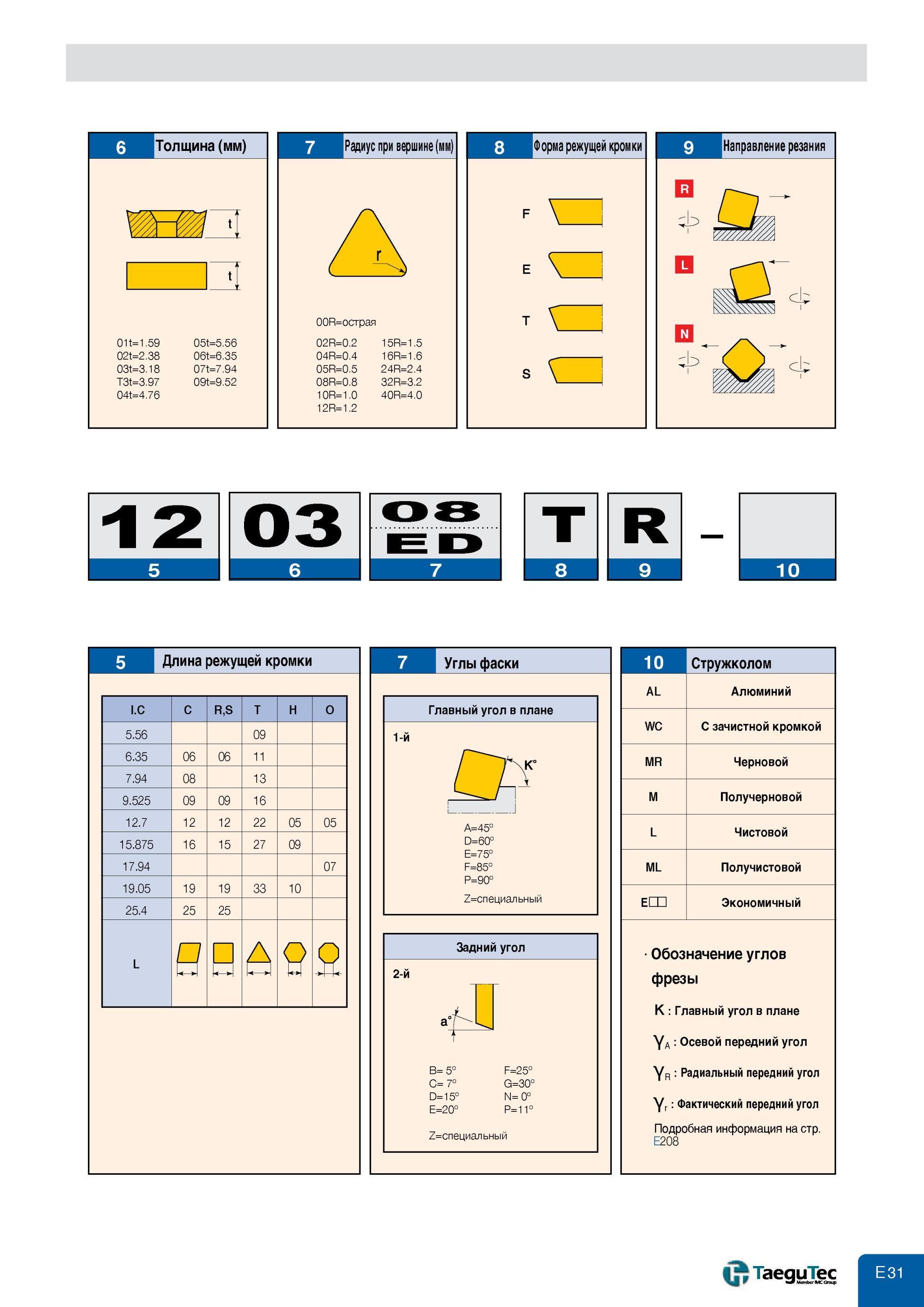

Система буквенно-цифрового кода обозначения сменных режущих пластин Taegutec для фрезерной механической обработки Продолжение Форма режущей кромки Направление резания Радиус при вершине (мм) Толщина Стружколом Толщина (мм) 01t=1.59 02t=2.38 03t=3.18 T3t=3.97 04t=4.76 щ-т t 05t=5.56 06t=6.35 07t=7.94 09t=9.52 7 Радиус при вершине (мм) r 00R=острая 02R=0.2 15R=1.5 04R=0.4 16R=1.6 05R=0.5 24R=2.4 08R=0.8 32R=3.2 10R=1.0 40R=4.0 12R=1.2 Форма режущей кромки Направление резания 12 03 T R Длина режущей кромки I.C C R,S T H O 5.56 09 6.35 06 06 11 7.94 08 13 9.525 09 09 16 12.7 12 12 22 05 05 15.875 16 15 27 09 17.94 07 19.05 19 19 33 10 25.4 25 25 L В 0 A 9 2 Углы фаски Стружколом AL WC MR M L ML Em Алюминий С зачистной кромкой Черновой Получерновой Чистовой Получистовой Экономичный Обозначение углов фрезы К Главный угол в плане Ya Осевой передний угол Yr Радиальный передний угол Yr Фактический передний угол Подробная информация на стр. E208 TaeguTec V F 0 Member IMC 6 8 9 8 9 5 10 Главный угол в плане A=45° D=60° E=75° F=85° P=90° Z=cneanbHbrn Задний угол B= 5° F=25° C= 7° G=30° D=15° N= 0° E=20° P=11° Z=cneanbHbw Пластины сменные режущие неперетачиваемые для фрез Система обозначений
