Сигнальные цифровые индикаторы Mitutoyo имеют входной сигнал Ввод без напряжения (дистанционное управление) и выходной сигнал NPN с открытым коллектором

Сигнальные цифровые индикаторы Mitutoyo имеют входной сигнал Ввод без напряжения (дистанционное управление) и выходной сигнал NPN с открытым коллектором

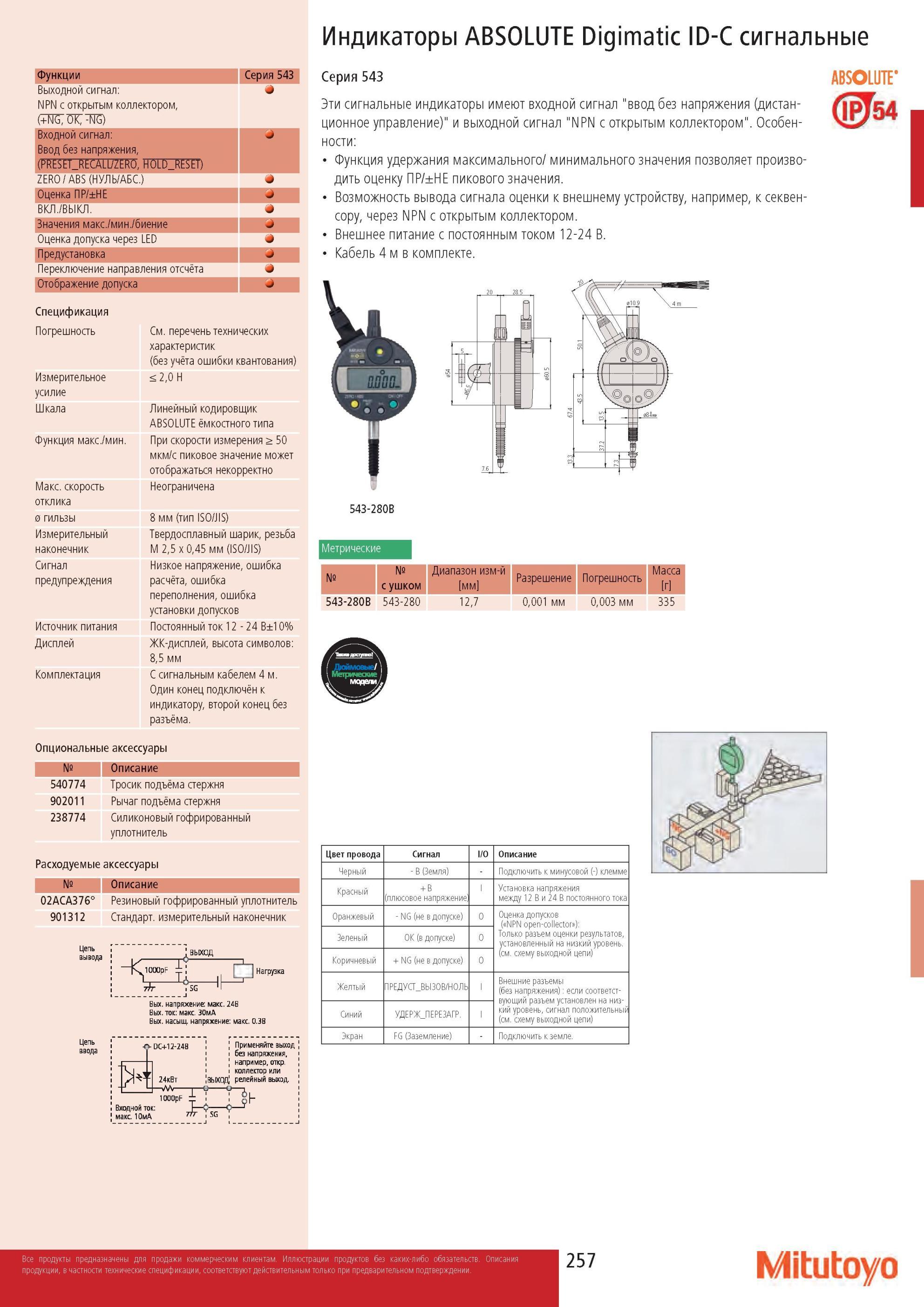

Сигнальные цифровые индикаторы Mitutoyo имеют входной сигнал Ввод без напряжения (дистанционное управление) и выходной сигнал NPN с открытым коллектором _ Особенности Функция удержания максимального/ минимального значения позволяет производить оценку ПР/±НЕ пикового значения. Возможность вывода сигнала оценки к внешнему устройству, например, к секвенсору, через NPN с открытым коллектором. Внешнее питание с постоянным током 12-24 В. Кабель 4 м в комплекте. ABSOLUTE 543-280B Метрические Номер № с ушком Диапазон измерений [мм] Разрешение Погрешность Масса [г] 543-280B 543-280 12,7 0,001 мм 0,003 мм 335 Цвет провода Сигнал I/O Описание Черный - В (Земля) Подключить к минусовой (-) клемме Красный + В (плюсовое напряжение Установка напряжения между 12 В и 24 В постоянного тока Оранжевый - NG (не в допуске) O Оценка допусков ( NPN open-collector ) Только разъем оценки результатов, установленный на низкий уровень. (см. схему выходной цепи) Зеленый OK (в допуске) O Коричневый + NG (не в допуске) O Желтый ПРЕДУСТ ВЫЗОВ/НОЛЬ Внешние разъемы (без напряжения) если соответствующий разъем установлен на низкий уровень, сигнал положительный (см. схему выходной цепи) Синий УДЕРЖ ПЕРЕЗАГР. Экран FG (Заземление) Подключить к земле. 257 Mitutoyo Индикаторы Mitutoyo ABSOLUTE Digimatic ID-C сигнальные Функции Серия 543 Выходной сигнал NPN с открытым коллектором, (+NG OK, -NG) Входной сигнал Ввод без напряжения, (PRESET RECALL/ZERO, HOLD RESET) ZERO ABS (НУЛЬ/АБС.) Оценка ПР/±НЕ - ВКЛ./ВЫКЛ. Значения макс./мин./биение - Оценка допуска через LED Предустановка - Переключение направления отсчёта Отображение допуска - Спецификация Погрешность Измерительное усилие Шкала Функция макс./мин. Макс. скорость отклика Диаметр гильзы Измерительный наконечник Сигнал предупреждения Источник питания Дисплей Комплектация См. перечень технических характеристик (без учёта ошибки квантования) 2,0 Линейный кодировщик ABSOLUTE ёмкостного типа При скорости измерения > 50 мкм/с пиковое значение может отображаться некорректно Неограничена 8 мм (тип ISO/JIS) Твердосплавный шарик, резьба M 2,5 x 0,45 мм (ISO/JIS) Низкое напряжение, ошибка расчёта, ошибка переполнения, ошибка установки допусков Постоянный ток 12 - 24 В±10% ЖК-дисплей, высота символов 8,5 мм С сигнальным кабелем 4 м. Один конец подключён к индикатору, второй конец без разъёма. Опциональные аксессуары Номер Описание 540774 Тросик подъёма стержня 902011 Рычаг подъёма стержня 238774 Силиконовый гофрированный уплотнитель Расходуемые аксессуары Номер Описание 02ACA376° Резиновый гофрированный уплотнитель 901312 Стандарт. измерительный наконечник Цепь вывода -Дг Вых. напряжение макс. 24В Вых. ток макс, 30мА Вых. насыщ. напряжение макс. 0.3В Цепь ввода >t 24кВт Чм\ Применяйте выход без напряжения, [ например, откр. коллектор или ВЫХОД) релейный выход. iooopf g - Входной ток I-0 QJ мдкг. 1ПмА 777- SG Серия 543 Эти
