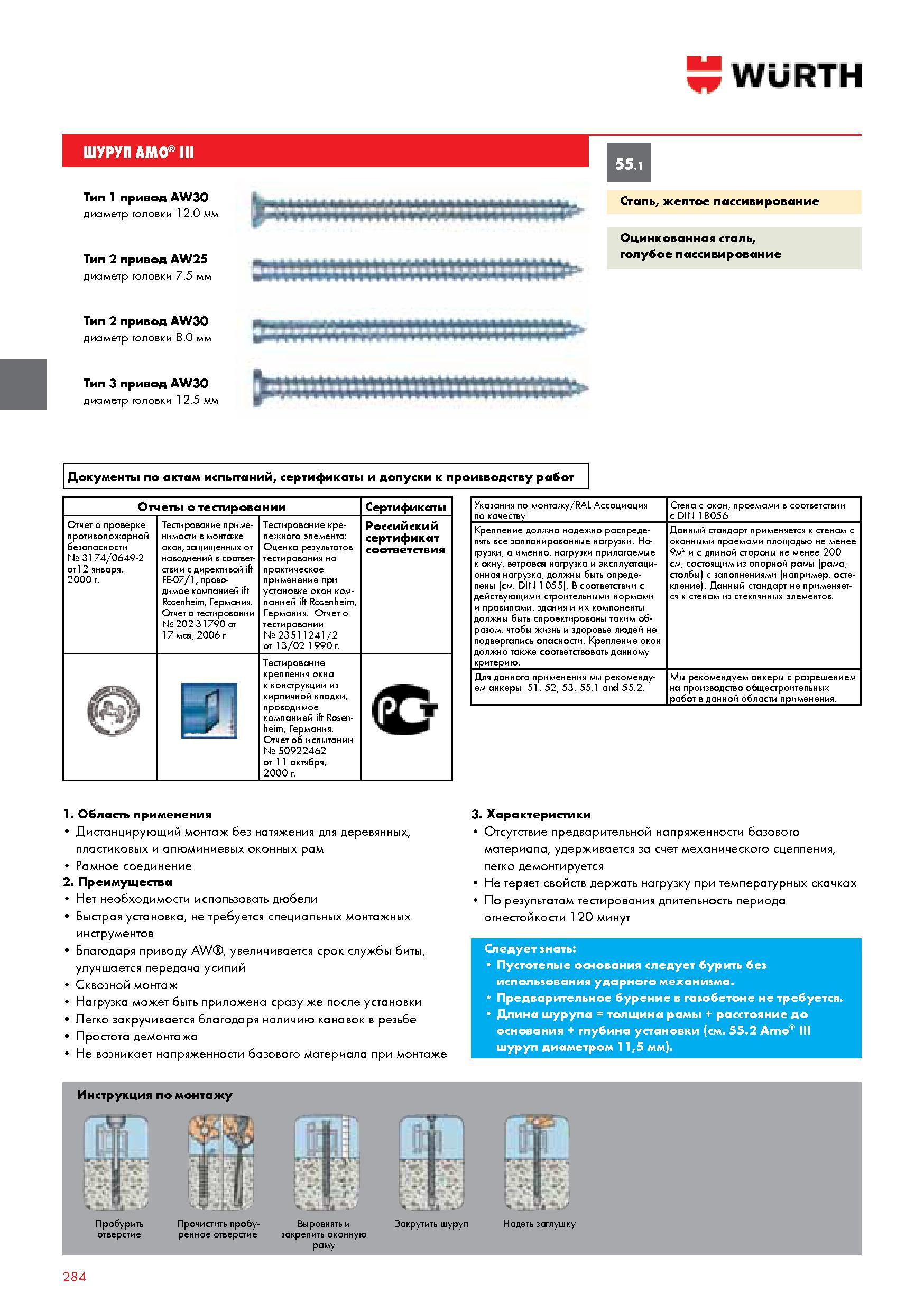

ШУРУП AMO III WURTH Тип 1 привод AW30 диаметр головки 12 0 мм Тип 2 привод AW25 диаметр головки 7 5 мм Тип 2 привод AW30 диаметр головки 8 0 мм Тип 3 Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 284 0284 Lab2u

ШУРУП AMO III WURTH Тип 1 привод AW30 диаметр головки 12.0 мм Тип 2 привод AW25 диаметр головки 7.5 мм Тип 2 привод AW30 диаметр головки 8.0 мм Тип 3 привод AW30 диаметр головки 12.5 мм Сталь желтое пассивирование Оцинкованная сталь голубое пассивирование 55.1 Документы по актам испытаний сертификаты и допуски к производству работ Указания по монтажу RAL Ассоциация Стена с окон проемами в соответствии с DIN 18056 Крепление должно надежно распределять все запланированные нагрузки. Нагрузки а именно нагрузки прилагаемые к окну ветровая нагрузка и эксплуатационная нагрузка должны быть определены (см. DIN 1055). В соответствии с действующими строительными нормами и правилами здания и их компоненты должны быть спроектированы таким образом чтобы жизнь и здоровье людей не подвергались опасности. Крепление окон должно также соответствовать данному критерию. Данный стандарт применяется к стенам с оконными проемами площадью не менее 9м2 и с длиной стороны не менее 200 см состоящим из опорной рамы (рама столбы) с заполнениями (например остекление). Данный стандарт не применяется к стенам из стеклянных элементов. Для данного применения мы рекомендуем анкеры 51 52 53 55.1 and 55.2. Мы рекомендуем анкеры с разрешением на производство общестроительных работ в данной области применения. Отчеты о тестировании Сертификаты Отчет о проверке противопожарной безопасности 3174 0649-2 от12 января 2000 г. Тестирование применимости в монтаже окон защищенных от наводнений в соответствии с директивой ift FE-07 1 проводимое компанией ift Rosenheim Германия. Отчет о тестировании 202 31790 от 17 мая 2006 г Тестирование крепежного элемента Оценка результатов тестирования на практическое применение при панией ift Rosenheim Германия. Отчет о тестировании 23511241 2 от 13 02 1990 г. Российский сертификат соответствия W Тестирование крепления окна к конструкции из кирпичной кладки проводимое компанией ift Rosenheim Германия. Отчет об испытании 50922462 от 11 октября 2000 г. (ф 1. Область применения Дистанцирующий монтаж без натяжения для деревянных пластиковых и алюминиевых оконных рам Рамное соединение 2. Преимущества Нет необходимости использовать дюбели Быстрая установка не требуется специальных монтажных инструментов Благодаря приводу AW увеличивается срок службы биты улучшается передача усилий Сквозной монтаж Нагрузка может быть приложена сразу же после установки Легко закручивается благодаря наличию канавок в резьбе Простота демонтажа Не возникает напряженности базового материала при монтаже 3. Характеристики Отсутствие предварительной напряженности базового материала удерживается за счет механического сцепления легко демонтируется Не теряет свойств держать нагрузку при температурных скачках По результатам тестирования длительность периода огнестойкости 120 минут Следует знать Пустотелые основания следует бурить без использования ударного механизма. Предварительное бурение в газобетоне не требуется. Длина шурупа толщина рамы + расстояние до основания + глубина установки (см. 55.2 Amo III шуруп диаметром 115 мм). 284
