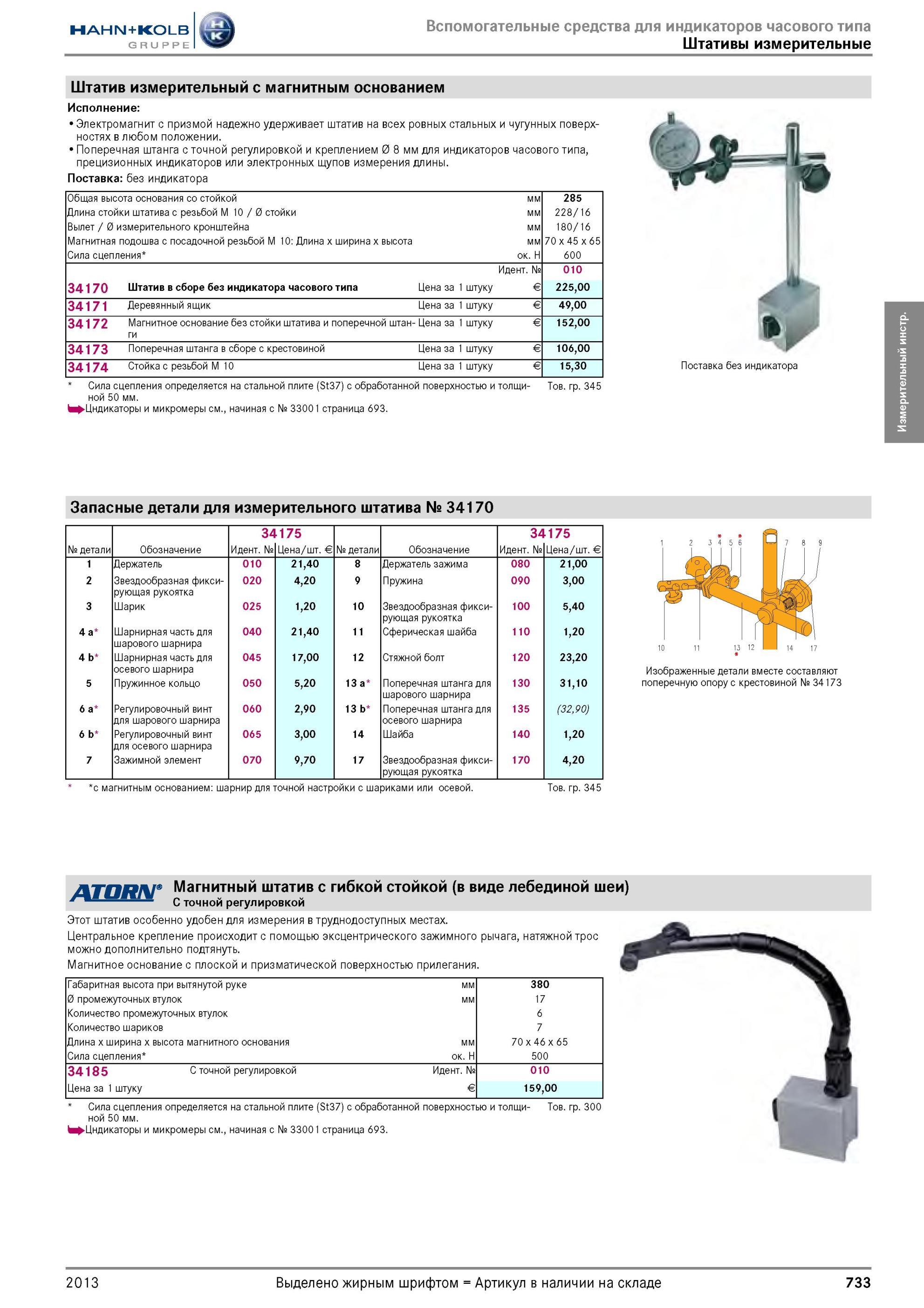

Штатив измерительный с магнитным основанием от Hahn Kolb Исполнение Электромагнит с призмой надежно удерживает штатив на всех ровных стальных и чугунных поверхностях в любом положении. Поперечная штанга с точной регулировкой и креплением 0 8 мм для индикаторов часового типа, прецизионных индикаторов или электронных щупов измeрения длины. Поставка без индикатора Общая высота основания со стойкой Длина стойки штатива с резьбой M 10 / 0 стойки Вылет / 0 измерительного кронштейна Магнитная подошва с посадочной резьбой M 10 Длина x ширина x высота Сила сцепления мм около 285 228/16 180/16 70 x 45 x 65 600 34170 Штатив в сборе без индикатора часового типа Цена за 1 штуку Идентификационный номер № Евро € 010 225,00 34171 Деревянный ящик Цена за 1 штуку Евро € 49,00 34172 Магнитное основание без стойки штатива и поперечной штанги Цена за 1 штуку Евро € 152,00 34173 Поперечная штанга в сборе с крестовиной Цена за 1 штуку Евро € 106,00 34174 Стойка с резьбой M 10 Цена за 1 штуку Евро € 15,30 Сила сцепления определяется на стальной плите (St37) с обработанной поверхностью и толщиной 50 мм. >Цндикаторы и микромеры см., начиная с № 33001 страница 693. Товарная группа 345 Поставка без индикатора Запасные детали для измерительного штатива № 34170 34175 34175 № детали Обозначение Идентификационный номер № Цена / шт. Евро € № детали Обозначение Идентификационный номер № Цена / шт. Евро € 1 Держатель 010 21,40 8 Держатель зажима 080 21,00 2 Звездообразная фиксирующая рукоятка 020 4,20 9 Пружина 090 3,00 3 Шарик 025 1,20 10 Звездообразная фиксирующая рукоятка 100 5,40 4 a Шарнирная часть для шарового шарнира 040 21,40 11 Сферическая шайба 110 1,20 4 b Шарнирная часть для осевого шарнира 045 17,00 12 Стяжной болт 120 23,20 5 Пружинное кольцо 050 5,20 13 а Поперечная штанга для шарового шарнира 130 31,10 6 a Регулировочный винт для шарового шарнира 060 2,90 13 b Поперечная штанга для осевого шарнира 135 (32,90) 6 b Регулировочный винт для осевого шарнира 065 3,00 14 Шайба 140 1,20 7 Зажимной элемент 070 9,70 17 Звездообразная фиксирующая рукоятка 170 4,20 Изображенные детали вместе составляют поперечную опору с крестовиной № 34173 с магнитным основанием шарнир для точной настройки с шариками или осевой. Товарная группа 345 Магнитный штатив с гибкой стойкой (в виде лебединой шеи) C точной регулировкой Этот штатив особенно удобен для измерения в труднодоступных местах. Центральное крепление происходит с помощью эксцентрического зажимного рычага, натяжной трос можно дополнительно подтянуть. Магнитное основание с плоской и призматической поверхностью прилегания. Габаритная высота при вытянутой руке мм 380 0 промежуточных втулок мм 17 Количество промежуточных втулок 6 Количество шариков 7 Длина x ширина x высота магнитного основания мм 70x46x 65 Сила сцепления около 500 34185 C точной регулировкой Идентификационный номер № 010 Цена за 1 штуку Евро € 159,00 Сила сцепления определяется на стальной плите (St37) с обработанной поверхностью и толщи- Товарная группа 300 ной 50 мм. >Цндикаторы и микромеры см., начиная с № 33001 страница 693. 2013 733 Измерительный инструмент
