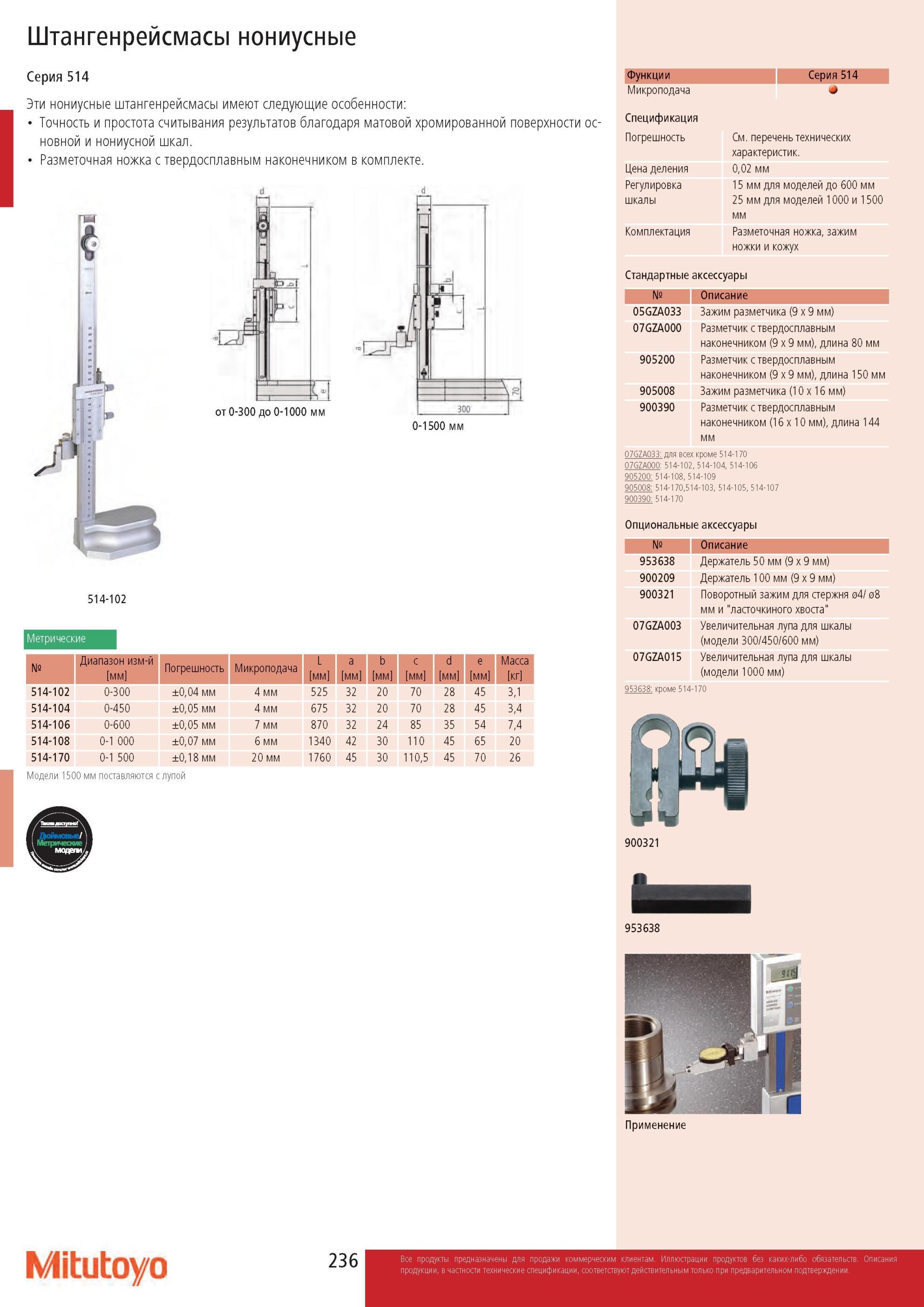

Штангенрейсмас Mitutoyo нониусный Серия 514 Разметочная ножка с твердосплавным наконечником в комплекте Комплектация Стандартные аксессуары Штангенрейсмасы нониусные Серия 514 Эти нониусные штангенрейсмасы имеют следующие особенности Точность и простота считывания результатов благодаря матовой хромированной поверхности основной и нониусной шкал. Разметочная ножка с твердосплавным наконечником в комплекте. г 300 0-1500 мм 514-102 Метрические № Диапазон измерений [мм] Погрешность Микроподача L [мм] a [мм] b [мм] c [мм] d [мм] e [мм] Масса [кг] 514-102 0-300 ±0,04 мм 4 мм 525 32 20 70 28 45 3,1 514-104 0-450 ±0,05 мм 4 мм 675 32 20 70 28 45 3,4 514-106 0-600 ±0,05 мм 7 мм 870 32 24 85 35 54 7,4 514-108 0-1 000 ±0,07 мм 6 мм 1340 42 30 110 45 65 20 514-170 0-1 500 ±0,18 мм 20 мм 1760 45 30 110,5 45 70 26 Функции Серия 514 Микроподача Спецификация Погрешность См. перечень технических характеристик. Цена деления 0,02 мм Регулировка 15 мм для моделей до 600 мм шкалы 25 мм для моделей 1000 и 1500 мм Комплектация Разметочная ножка, зажим ножки и кожух Стандартные аксессуары № Описание 05GZA033 Зажим разметчика (9 x 9 мм) 07GZA000 Разметчик с твердосплавным наконечником (9 x 9 мм), длина 80 мм 905200 Разметчик с твердосплавным наконечником (9 x 9 мм), длина 150 мм 905008 Зажим разметчика (10 x 16 мм) 900390 Разметчик с твердосплавным наконечником (16 x 10 мм), длина 144 мм 07GZA033 для всех кроме 514-170 07GZA000 514-102, 514-104, 514-106 905200 514-108, 514-109 905008 514-170,514-103, 514-105, 514-107 900390 514-170 Опциональные аксессуары № Описание 953638 Держатель 50 мм (9 х 9 мм) 900209 Держатель 100 мм (9 х 9 мм) 900321 Поворотный зажим для стержня 04/ 08 мм и "ласточкиного хвоста" 07GZA003 Увеличительная лупа для шкалы (модели 300/450/600 мм) 07GZA015 Увеличительная лупа для шкалы (модели 1000 мм) 953638 кроме 514-170 953638 Применение Mitutoyo Штангенрейсмас Mitutoyo нониусный Серия 514 Разметочная ножка с твердосплавным наконечником в комплекте Комплектация Стандартные аксессуары
