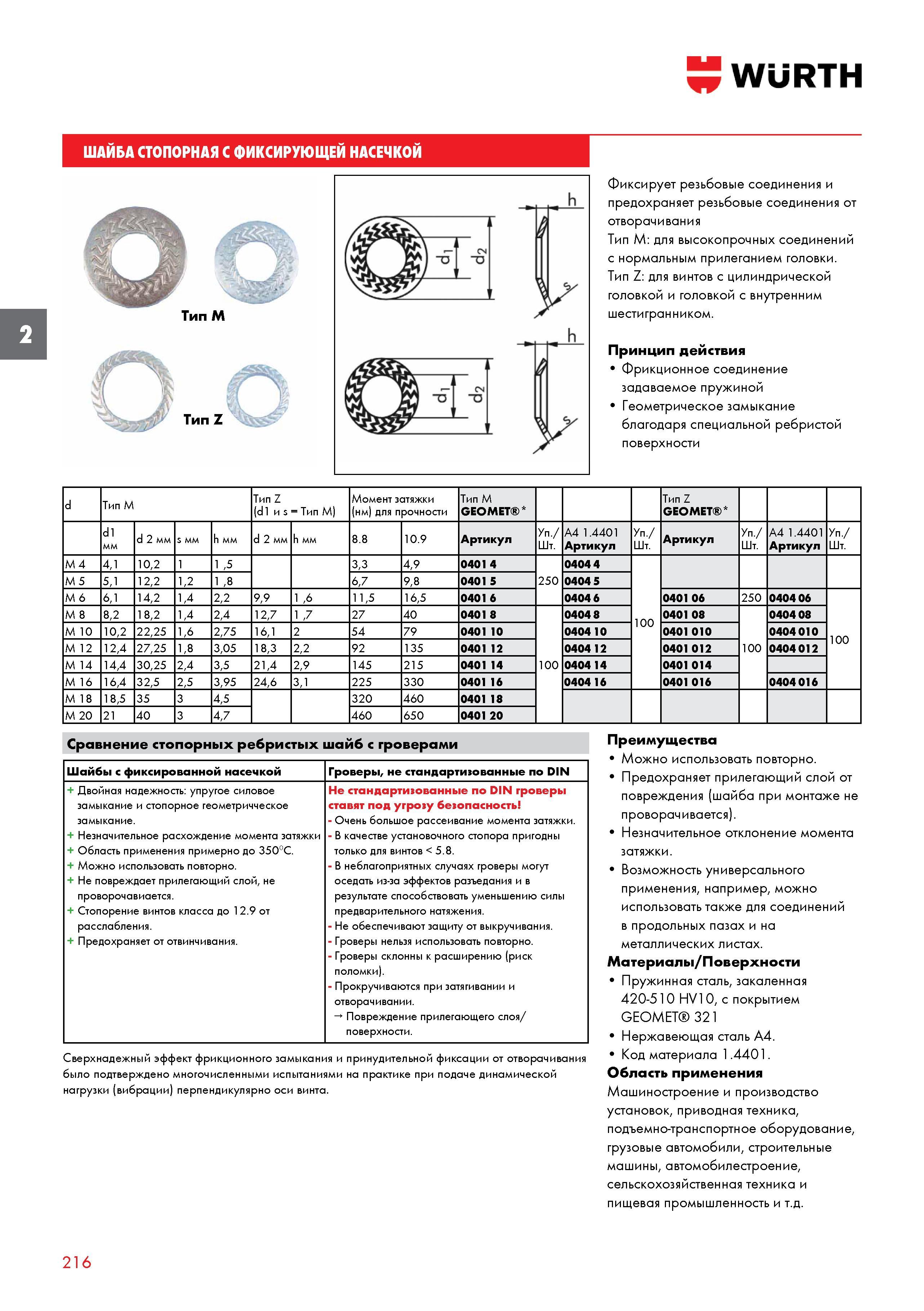

ШАЙБА WURTH СТОПОРНАЯ С ФИКСИРУЮЩЕЙ НАСЕЧКОЙ Тип М Тип Z Фиксирует резьбовые соединения и предохраняет резьбовые соединения от отворачивания

ШАЙБА WURTH СТОПОРНАЯ С ФИКСИРУЮЩЕЙ НАСЕЧКОЙ Тип М Тип Z Фиксирует резьбовые соединения и предохраняет резьбовые соединения от отворачивания Тип М:для высокопрочных соединений с нормальным прилеганием головки. Тип Z: для винтов с цилиндрической головкой и головкой с внутренним шестигранником. Принцип действия Фрикционное соединение задаваемое пружиной Геометрическое замыкание благодаря специальной ребристой поверхности d Тип M Тип Z (d1 и s = Тип M) Момент затяжки (нм) для прочности Тип M GEOMET * Тип Z GEOMET * d1 мм d 2 мм s мм h мм d 2 мм h мм 8.8 10.9 Артикул Уп./ Шт. А4 1.4401 Артикул Уп./ Шт. Артикул Уп./ Шт. А4 1.4401 Артикул Уп./ Шт. M 4 4,1 10,2 1 1 ,5 3,3 4,9 0401 4 0404 4 M 5 5,1 12,2 1,2 1 ,8 6,7 9,8 0401 5 250 0404 5 M 6 6,1 14,2 1,4 2,2 9,9 1 ,6 11,5 16,5 0401 6 0404 6 0401 06 250 0404 06 M 8 8,2 18,2 1,4 2,4 12,7 1 ,7 27 40 0401 8 0404 8 1 ПЛ 0401 08 0404 08 M 10 10,2 22,25 1,6 2,75 16,1 2 54 79 0401 10 0404 10 100 0401 010 0404 010 100 M 12 12,4 27,25 1,8 3,05 18,3 2,2 92 135 0401 12 0404 12 0401 012 100 0404 012 M 14 14,4 30,25 2,4 3,5 21,4 2,9 145 215 0401 14 100 0404 14 0401 014 M 16 16,4 32,5 2,5 3,95 24,6 3,1 225 330 0401 16 0404 16 0401 016 0404 016 M 18 18,5 35 3 4,5 320 460 0401 18 M 20 21 40 3 4,7 460 650 0401 20 Сравнение стопорных ребристых шайб с гроверами Шайбы с фиксированной насечкой + Двойная надежность: упругое силовое замыкание и стопорное геометричческое замыкание. + Незначительное расхождение момента затяжки + Область применения примерно до 3500С. + Можно использовать повторно. + Не повреждает прилегающий слой, не проворочавиается. + Стопорение винтов класса до 12.9 от расслабления. + Предохраняет от отвинчивания. Гроверы, не стандартизованные по DIN Не стандартизованные по DIN гроверы ставят под угрозу безопасность - Очень большое рассеивание момента затяжки. - В качестве установочного стопора пригодны только для винтов < 5.8. - В неблагоприятных случаях гроверы могут оседать из-за эффектов разъедания и в результате способствовать уменьшению силы предварительного натяжения. - Не обеспечивают защиту от выкручивания. - Гроверы нельзя использовать повторно. - Гроверы склонны к расширению (риск поломки). - Прокручиваются при затягивании и отворачивании. Повреждение прилегающего слоя/ поверхности. Сверхнадежный эффект фрикционного замыкания и принудительной фиксации от отворачивания было подтверждено многочисленными испытаниями на практике при подаче динамической нагрузки (вибрации) перпендикулярно оси винта. Преимущества Можно использовать повторно. Предохраняет прилегающий слой от повреждения (шайба при монтаже не проворачивается). Незначительное отклонение момента затяжки. Возможность универсального применения, например, можно использовать также для соединений в продольных пазах и на металлических листах. Материалы/Поверхности Пружинная сталь, закаленная 420-510 HV10, с покрытием GEOMET 321 Нержавеющая сталь А4. Код материала 1.4401. Область применения Машиностроение и производство установок, приводная техника, подъемно-транспортное оборудование, грузовые автомобили, строительные машины, автомобилестроение, сельскохозяйственная техника и пищевая промышленность и т.д. 2 216
