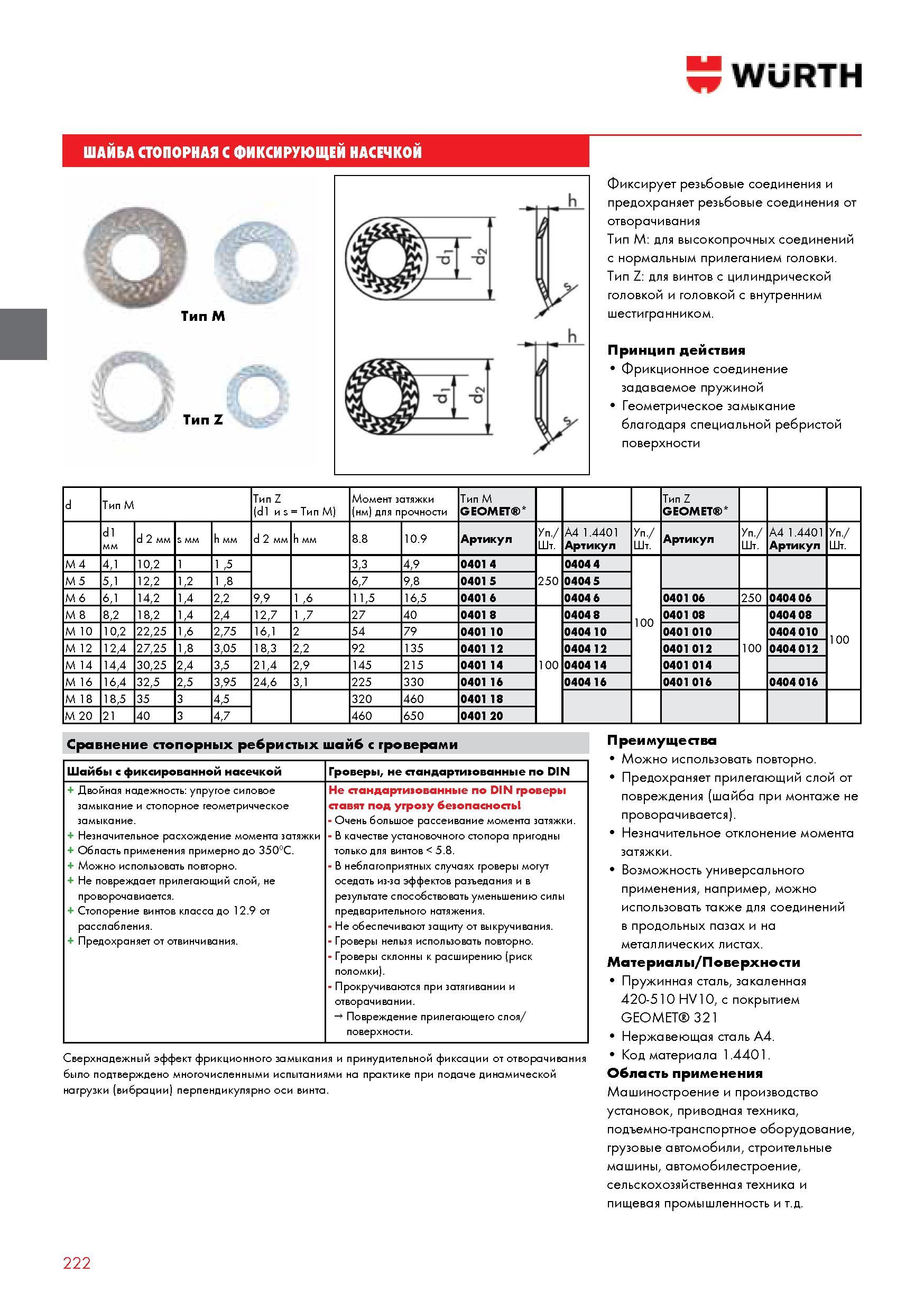

ШАЙБА СТОПОРНАЯ WURTH С ФИКСИРУЮЩЕЙ НАСЕЧКОЙ Тип М Тип Z Фиксирует резьбовые соединения и предохраняет резьбовые соединения от отворачивания Тип М для высокопрочных соединений с нормальным прилеганием головки. Тип Z для винтов с цилиндрической головкой и головкой с внутренним шестигранником. Принцип действия Фрикционное соединение задаваемое пружиной Геометрическое замыкание благодаря специальной ребристой поверхности d Тип M Тип Z (d1 и s Тип M) Момент затяжки (нм) для прочности Тип M GEOMET Тип Z GEOMET d1 d 2 мм s мм h мм d 2 мм h мм .8 со 10.9 Артикул Уп. Шт. А4 1.4401 Артикул Уп. Шт. Артикул Уп. Шт. А4 1.4401 Артикул Уп. Шт. M 4 41 102 1 1 5 33 49 0401 4 0404 4 M 5 51 122 12 1 8 67 98 0401 5 250 0404 5 M 6 61 142 14 22 99 1 6 115 165 0401 6 0404 6 0401 06 250 0404 06 M 8 82 182 14 24 127 1 7 27 40 0401 8 0404 8 100 0401 08 0404 08 M 10 102 2225 16 275 161 2 54 79 0401 10 0404 10 0401 010 0404 010 100 M 12 124 2725 18 305 183 22 92 135 0401 12 0404 12 0401 012 100 0404 012 M 14 144 3025 24 35 214 29 145 215 0401 14 100 0404 14 0401 014 M 16 164 325 25 395 246 31 225 330 0401 16 0404 16 0401 016 0404 016 M 18 185 35 3 45 320 460 0401 18 M 20 21 40 3 47 460 650 0401 20 Сравнение стопорных ребристых шайб с гроверами Шайбы с фиксированной насечкой + Двойная надежность упругое силовое замыкание и стопорное геометричческое замыкание. + Незначительное расхождение момента затяжки + Область применения примерно до 3500С. + Можно использовать повторно. + Не повреждает прилегающий слой не проворочавиается. + Стопорение винтов класса до 12.9 от расслабления. + Предохраняет от отвинчивания. Гроверы не стандартиюванные по DIN Не стандартиюванные по DIN гроверы ставят под угроу беюпасность - Очень большое рассеивание момента затяжки. - В качестве установочного стопора пригодны только для винтов 5.8. - В неблагоприятных случаях гроверы могут оседать из-за эффектов разъедания и в результате способствовать уменьшению силы предварительного натяжения. - Не обеспечивают защиту от выкручивания. - Гроверы нельзя использовать повторно. - Гроверы склонны к расширению (риск поломки). - Прокручиваются при затягивании и отворачивании. Повреждение прилегающего слоя поверхности. Сверхнадежный эффект фрикционного замыкания и принудительной фиксации от отворачивания было подтверждено многочисленными испытаниями на практике при подаче динамической нагрузки (вибрации) перпендикулярно оси винта. Преимущества Можно использовать повторно. Предохраняет прилегающий слой от повреждения (шайба при монтаже не проворачивается). Незначительное отклонение момента затяжки. Возможность универсального применения например можно использовать также для соединений в продольных пазах и на металлических листах. Материалы Поверхности Пружинная сталь закаленная 420-510 HV10 с покрытием GEOMET 321 Нержавеющая сталь А4. Код материала 1.4401. Область применения Машиностроение и производство установок приводная техника подъемно-транспортное оборудование грузовые автомобили строительные машины автомобилестроение сельскохозяйственная техника и пищевая промышленность 222
