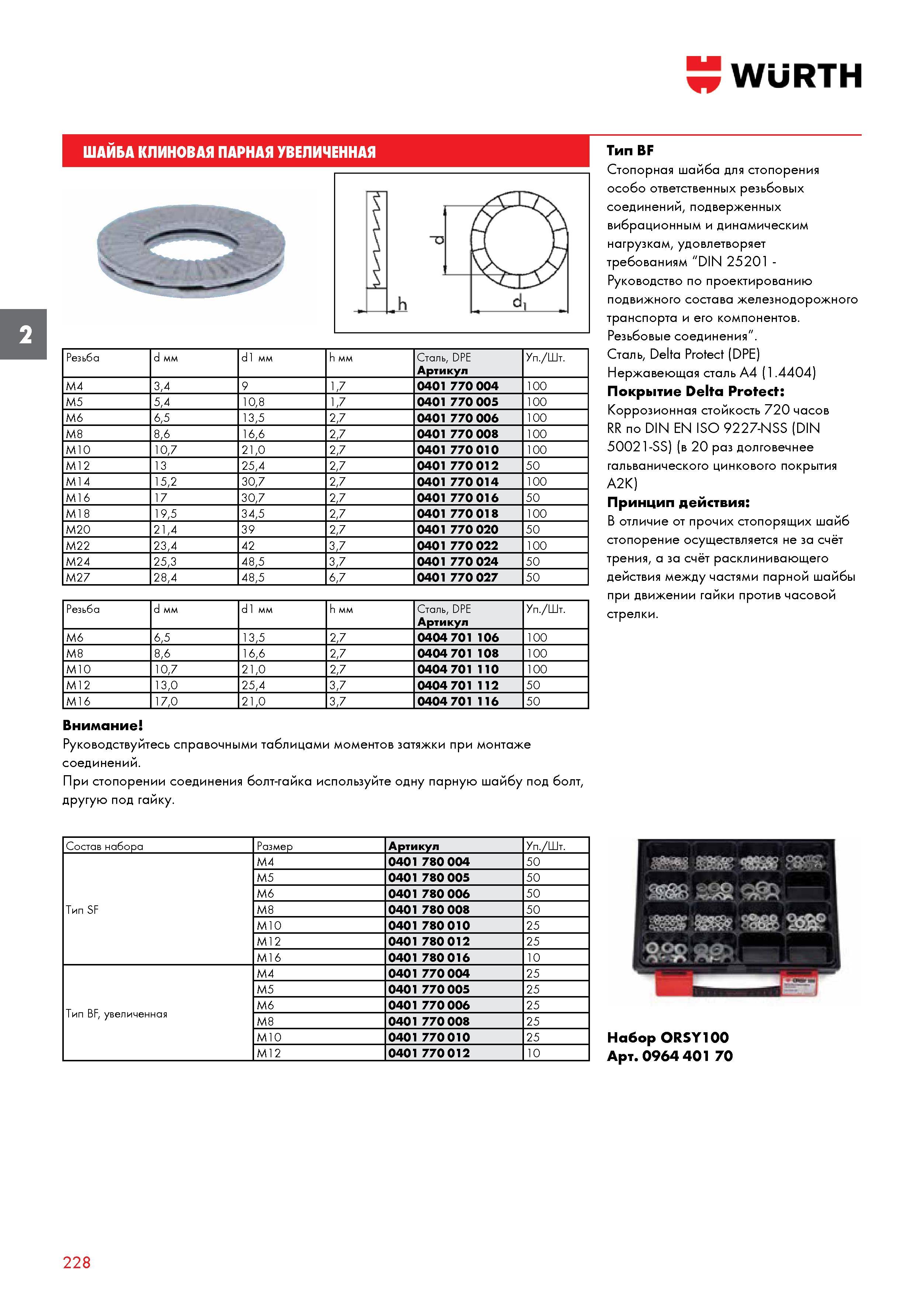

ШАЙБА КЛИНОВАЯ ПАРНАЯ WURTH УВЕЛИЧЕННАЯ Резьба d мм d1 мм h мм Сталь, DPE Артикул Штук в упаковке M4 3,4 9 1,7 0401 770 004 100 M5 5,4 10,8 1,7 0

ШАЙБА КЛИНОВАЯ ПАРНАЯ WURTH УВЕЛИЧЕННАЯ Резьба d мм d1 мм h мм Сталь, DPE Артикул Штук в упаковке M4 3,4 9 1,7 0401 770 004 100 M5 5,4 10,8 1,7 0401 770 005 100 M6 6,5 13,5 2,7 0401 770 006 100 M8 8,6 16,6 2,7 0401 770 008 100 M10 10,7 21,0 2,7 0401 770 010 100 M12 13 25,4 2,7 0401 770 012 50 M14 15,2 30,7 2,7 0401 770 014 100 M16 17 30,7 2,7 0401 770 016 50 M18 19,5 34,5 2,7 0401 770 018 100 M20 21,4 39 2,7 0401 770 020 50 M22 23,4 42 3,7 0401 770 022 100 M24 25,3 48,5 3,7 0401 770 024 50 M27 28,4 48,5 6,7 0401 770 027 50 Резьба d мм d1 мм h мм Сталь, DPE Артикул Штук в упаковке M6 6,5 13,5 2,7 0404 701 106 100 M8 8,6 16,6 2,7 0404 701 108 100 M10 10,7 21,0 2,7 0404 701 110 100 M12 13,0 25,4 3,7 0404 701 112 50 M16 17,0 21,0 3,7 0404 701 116 50 Внимание Руководствуйтесь справочными таблицами моментов затяжки при монтаже соединений. При стопорении соединения болт-гайка используйте одну парную шайбу под болт, другую под гайку. Состав набора Размер Артикул Штук в упаковке Тип SF M4 0401 780 004 50 M5 0401 780 005 50 M6 0401 780 006 50 M8 0401 780 008 50 M10 0401 780 010 25 M12 0401 780 012 25 M16 0401 780 016 10 Тип BF, увеличенная M4 0401 770 004 25 M5 0401 770 005 25 M6 0401 770 006 25 M8 0401 770 008 25 M10 0401 770 010 25 M12 0401 770 012 10 WURTH Тип BF Стопорная шайба для стопорения особо ответственных резьбовых соединений, подверженных вибрационным и динамическим нагрузкам, удовлетворяет требованиям "DIN 25201 -Руководство по проектированию подвижного состава железнодорожного транспорта и его компонентов. Резьбовые соединения". Сталь, Delta Protect (DPE) Нержавеющая сталь A4 (1.4404) Покрытие Delta Protect Коррозионная стойкость 720 часов RR по DIN EN ISO 9227-NSS (DIN 50021-SS) (в 20 раз долговечнее гальванического цинкового покрытия A2K) Принцип действия В отличие от прочих стопорящих шайб стопорение осуществляется не за счёт трения, а за счёт расклинивающего действия между частями парной шайбы при движении гайки против часовой стрелки. Набор0RSY100 Артикул 0964 401 70 228
