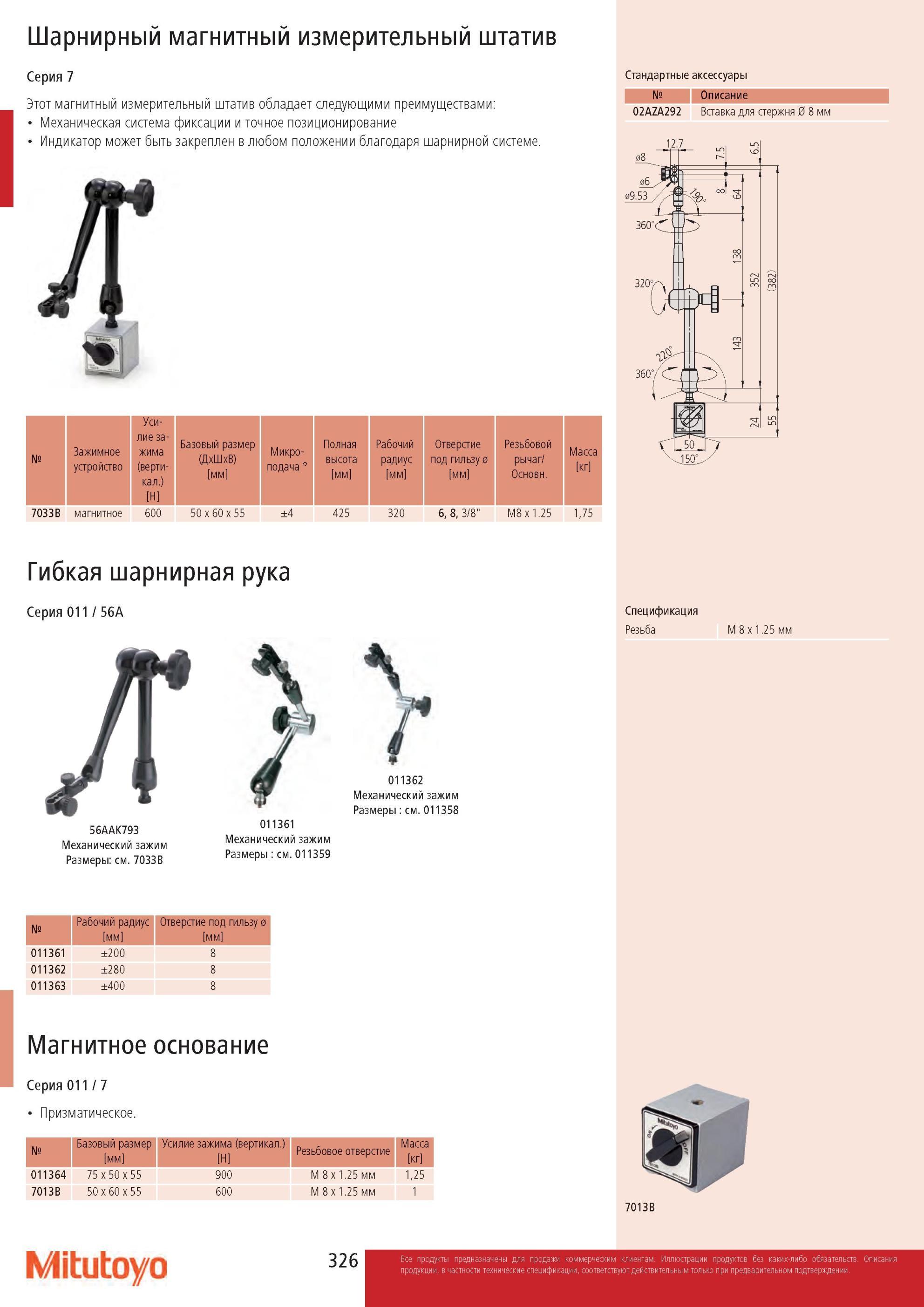

328 Каталог MITUTOYO 2013 Измерительный инструмент и оборудование Стр.326 |
|||||
Шарнирный магнитный измерительный штатив Mitutoyo Серия 7 Механическая система фиксации и точное позиционирование Индикатор может быть закреплен в любом поШарнирный магнитный измерительный штатив Mitutoyo Серия 7 Механическая система фиксации и точное позиционирование Индикатор может быть закреплен в любом положении благодаря шарнирной системе. Уси- Номер Зажимное устройство лие зажима (вертикал.) [Н] Базовый размер В) [мм] Микроподача Полная высота [мм] Рабочий радиус [мм] Отверстие под гильзу 0 [мм] Резьбовой рычаг/ Основн. Масса [кг] 7033B магнитное 600 50 x 60 x 55 ±4 425 320 6, 8, 3/8" M8 x 1.25 1,75 Стандартные аксессуары Номер Описание 02AZA292 Вставка для стержня 0 8 мм Гибкая шарнирная рука Серия 011 56A 56AAK793 Механический зажим Размеры см. 7033B Спецификация Резьба M 8 x 1.25 мм 011361 Механический зажим Размеры см. 011359 011362 Механический зажим Размеры см. 011358 Номер Рабочий радиус [мм] Отверстие под гильзу 0 [мм] 011361 ±200 8 011362 ±280 8 011363 ±400 8 Магнитное основание Серия 011 /7 Призматическое. Номер Базовый размер [мм] Усилие зажима (вертикал.) [Н] Резьбовое отверстие Масса [кг] 011364 75 x 50 x 55 900 M 8 x 1.25 мм 1,25 7013B 50 x 60 x 55 600 M 8 x 1.25 мм 1 7013B Mitutoyo Этот магнитный измерительный штатив обладает следующими преимуществами |
|||||
