СЕРИЯ КНБ БЕЗ ПОКРЫТИЯ ХАРАКТЕРИСТИКА MITSUBISHI Материал КНБ для инструментов получают путем смешивания основного компонента КНБ (кубический нит

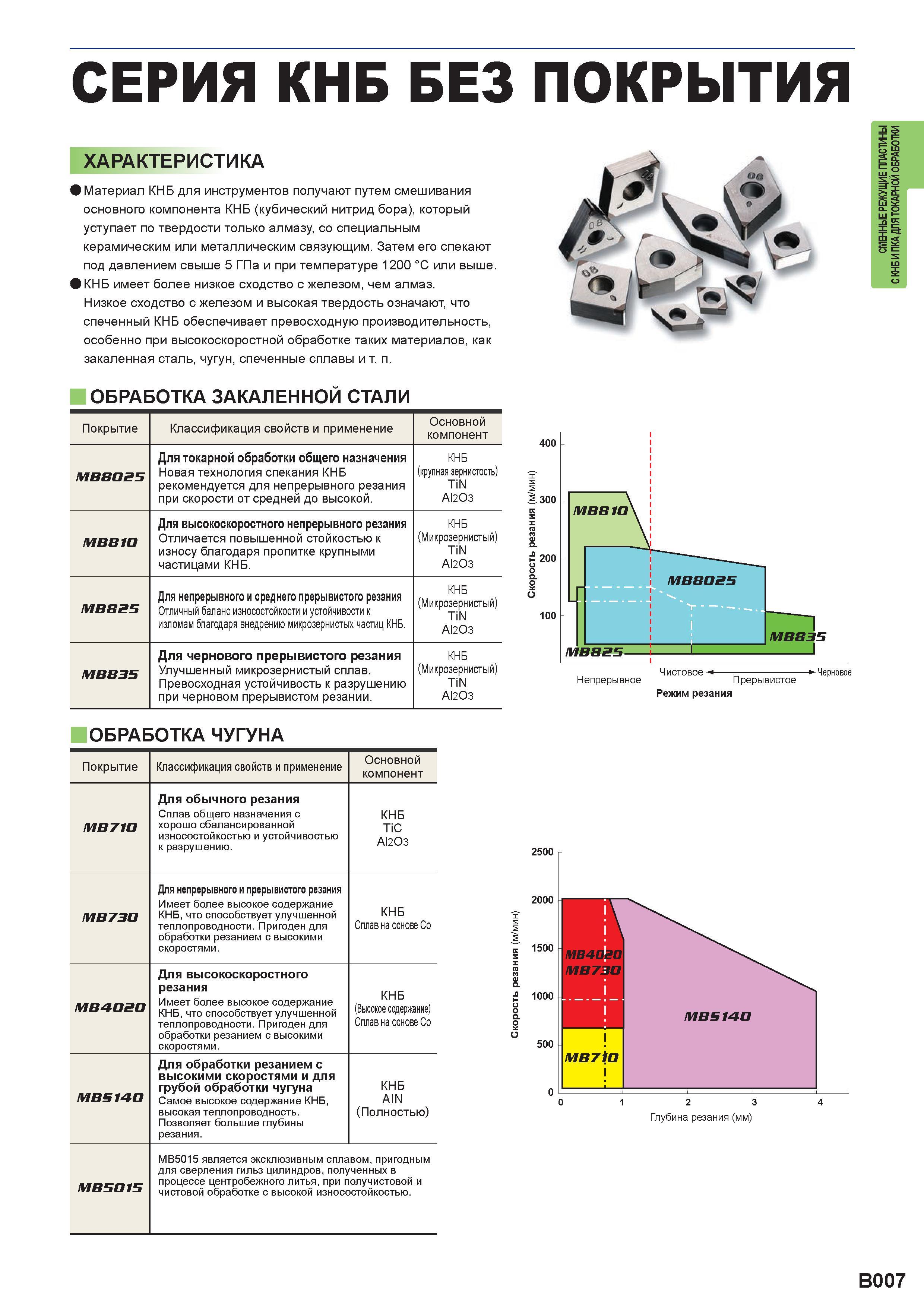

СЕРИЯ КНБ БЕЗ ПОКРЫТИЯ ХАРАКТЕРИСТИКА MITSUBISHI Материал КНБ для инструментов получают путем смешивания основного компонента КНБ (кубический нитрид бора), который уступает по твердости только алмазу, со специальным керамическим или металлическим связующим. Затем его спекают под давлением свыше 5 ГПа и при температуре 1200 °C или выше. КНБ имеет более низкое сходство с железом, чем алмаз. Низкое сходство с железом и высокая твердость означают, что спеченный КНБ обеспечивает превосходную производительность, особенно при высокоскоростной обработке таких материалов, как закаленная сталь, чугун, спеченные сплавы и т. п. ОБРАБОТКА ЗАКАЛЕННОЙ СТАЛИ Покрытие Классификация свойств и применение Основной компонент MB8025 Для токарной обработки общего назначения Новая технология спекания КНБ рекомендуется для непрерывного резания при скорости от средней до высокой. КНБ (крупная зернистость) TiN Al2O3 MB810 Для высокоскоростного непрерывного резания Отличается повышенной стойкостью к износу благодаря пропитке крупными частицами КНБ. КНБ (Микрозернистый) TiN Al2O3 MB825 Для непрерывного и среднего прерывистого резания Отличный баланс износостойкости и устойчивости к изломам благодаря внедрению микрозернистых частиц КНБ. КНБ (Микрозернистый) TiN Al2O3 MB835 Для чернового прерывистого резания Улучшенный микрозернистый сплав. Превосходная устойчивость к разрушению при черновом прерывистом резании. КНБ (Микрозернистый) TiN Al2O3 Чистовое Черновое Непрерывное Прерывистое Режим резания ОБРАБОТКА ЧУГУНА Покрытие Классификация свойств и применение Основной компонент MB710 Для обычного резания Сплав общего назначения с хорошо сбалансированной износостойкостью и устойчивостью к разрушению. КНБ TiC Al2O3 MB730 Для непрерывного и прерывистого резания Имеет более высокое содержание КНБ, что способствует улучшенной теплопроводности. Пригоден для обработки резанием с высокими скоростями. КНБ Сплав на основе Co MB4020 Для высокоскоростного резания Имеет более высокое содержание КНБ, что способствует улучшенной теплопроводности. Пригоден для обработки резанием с высокими скоростями. КНБ (Высокое содержание) Сплав на основе Co MBS140 Для обработки резанием с высокими скоростями и для грубой обработки чугуна Самое высокое содержание КНБ, высокая теплопроводность. Позволяет большие глубины резания. КНБ AIN (Полностью) MB5015 MB5015 является эксклюзивным сплавом, пригодным для сверления гильз цилиндров, полученных в процессе центробежного литья, при получистовой и чистовой обработке с высокой износостойкостью. 2500 2000 1500 1000 500 0 I MB710 i 0 12 3 4 Глубина резания (мм) B007 СМЕННЫЕ РЕЖУЩИЕ Пластины сменные СКНБИПКАДЛЯ ТОКАРНОЙ ОБРАБОТКИ
