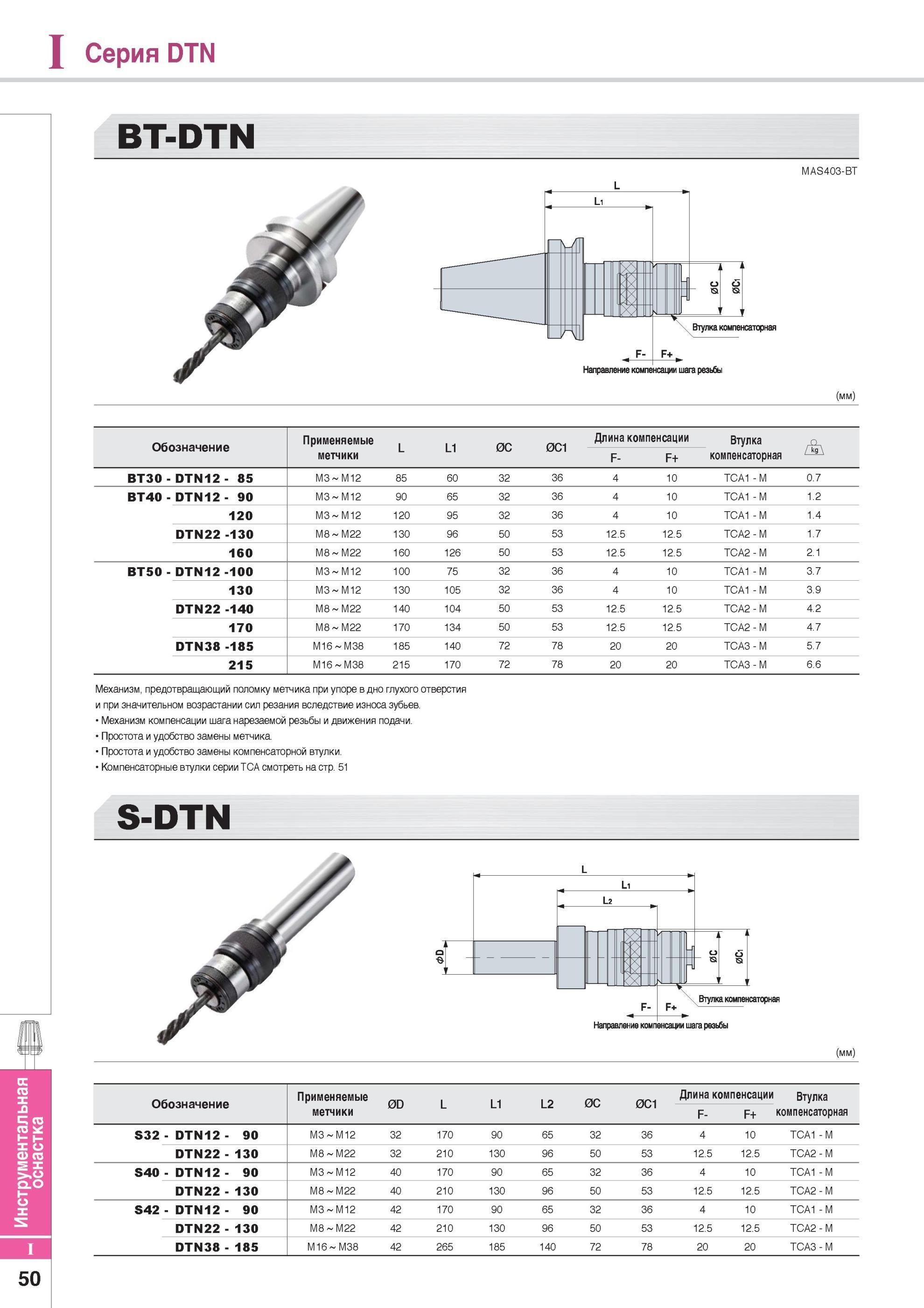

Серия DTN BT-DTN MAS403-BT Обозначение Применяемые метчики L L1 0C 0C1 Длина компенсации Втулка F- F+ компенсаторная BT30 - DTN12 - 85 M3 M12 85 60 32 36 4

Серия DTN BT-DTN MAS403-BT Обозначение Применяемые метчики L L1 0C 0C1 Длина компенсации Втулка F- F+ компенсаторная BT30 - DTN12 - 85 M3 M12 85 60 32 36 4 10 TCA1-M 0.7 BT40 - DTN12 - 90 M3 M12 90 65 32 36 4 10 TCA1-M 1.2 120 M3 M12 120 95 32 36 4 10 TCA1-M 1.4 DTN22 -130 M8 M22 130 96 50 53 12.5 12.5 TCA2-M 1.7 160 M8 M22 160 126 50 53 12.5 12.5 TCA2-M 2.1 BT50 - DTN12 - 100 M3 M12 100 75 32 36 4 10 TCA1-M 3.7 130 M3 M12 130 105 32 36 4 10 TCA1-M 3.9 DTN22 -140 M8 M22 140 104 50 53 12.5 12.5 TCA2-M 4.2 170 M8 M22 170 134 50 53 12.5 12.5 TCA2-M 4.7 DTN38 -185 M16 M38 185 140 72 78 20 20 TCA3-M 5.7 215 M16 M38 215 170 72 78 20 20 TCA3-M 6.6 Механизм, предотвращающий поломку метчика при упоре в дно глухого отверстия и при значительном возрастании сил резания вследствие износа зубьев. Механизм компенсации шага нарезаемой резьбы и движения подачи. Простота и удобство замены метчика. Простота и удобство замены компенсаторной втулки. Компенсаторные втулки серии TCA смотреть на стр. 51 S-DTN 1 2 F- <=> о is Втулка компенсаторная Направление компенсации шага резьбы (мм) Обозначение Применяемые метчики 0D L L1 L2 0C 0C1 Длина компенсации F- F+ Втулка компенсаторная S32 - DTN12 - 90 M3 M12 32 170 90 65 32 36 4 10 TCA1 -M DTN22 - 130 M8 M22 32 210 130 96 50 53 12.5 12.5 TCA2-M S40 - DTN12 - 90 M3 M12 40 170 90 65 32 36 4 10 TCA1-M DTN22 - 130 M8 M22 40 210 130 96 50 53 12.5 12.5 TCA2-M S42 - DTN12 - 90 M3 M12 42 170 90 65 32 36 4 10 TCA1-M DTN22 - 130 M8 M22 42 210 130 96 50 53 12.5 12.5 TCA2-M DTN38 - 185 M16 M38 42 265 185 140 72 78 20 20 TCA3-M Направление компенсации шага резьбы Втулка компенсаторная Инструментальная оснастка 50 Вспомогательный инструмент Korloy для металлорежущих станков
