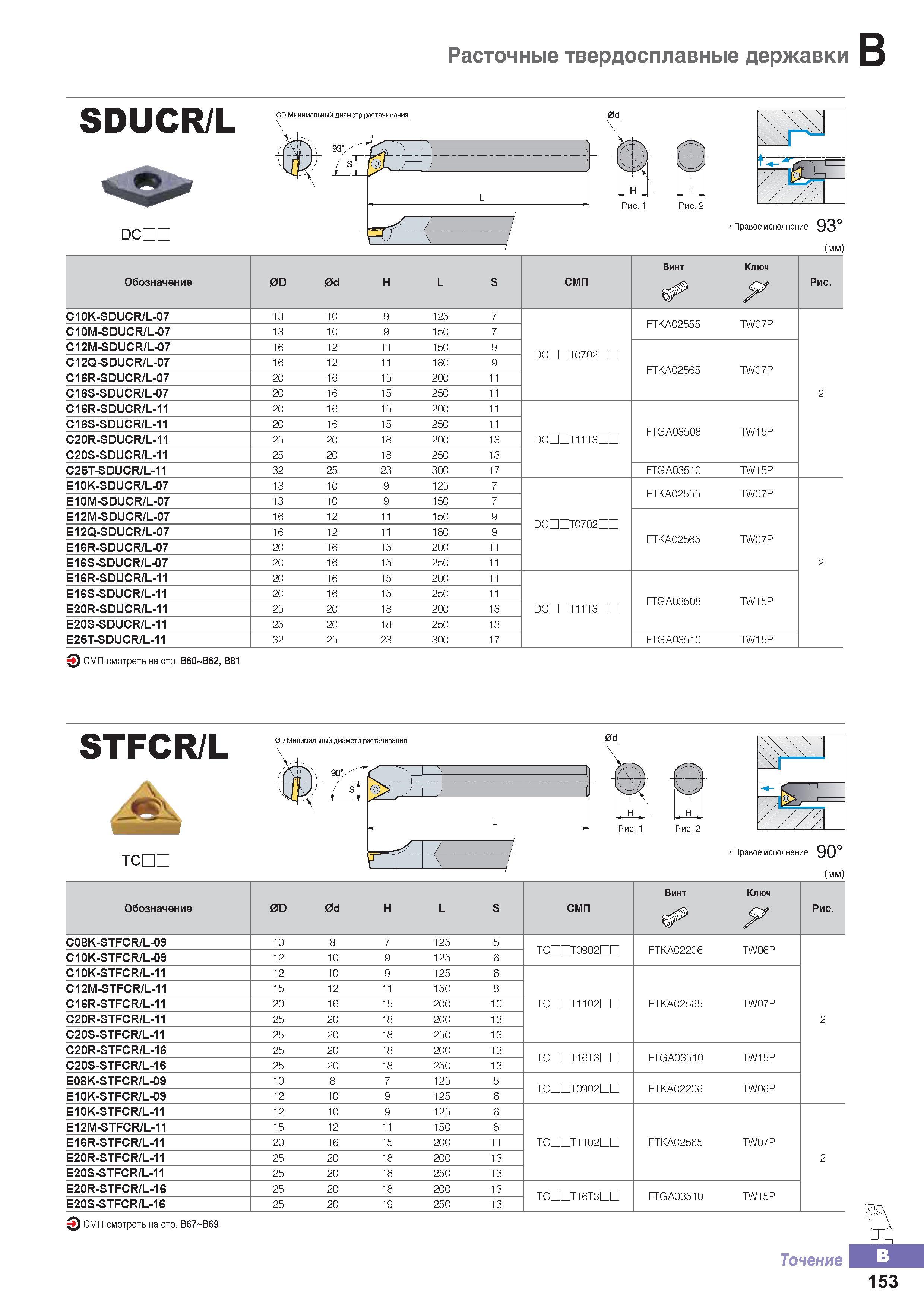

Сборные твердосплавные державки Korloy SDUCR/L для растачивания отверстий в заготовках типа тел вращения Общий вид металлорежущего инструмента _ из Южной Кореи Основные характеристики Минимальный диаметр растачивания Правое исполнение 93° (мм) Винт Ключ Обозначение 0D 0d H L S СМП Рис. C10K-SDUCR/L-07 13 10 9 125 7 FTKA02555 TW07P C10M-SDUCR/L-07 13 10 9 150 7 C12M-SDUCR/L-07 16 12 11 150 9 DOTDT0702DD C12Q-SDUCR/L-07 16 12 11 180 9 FTKA02565 TW07P C16R-SDUCR/L-07 20 16 15 200 11 C16S-SDUCR/L-07 20 16 15 250 11 2 C16R-SDUCR/L-11 20 16 15 200 11 C16S-SDUCR/L-11 20 16 15 250 11 FTGA03508 TW15P C20R-SDUCR/L-11 25 20 18 200 13 DCDDT11T3nn C20S-SDUCR/L-11 25 20 18 250 13 C25T-SDUCR/L-11 32 25 23 300 17 FTGA03510 TW15P E10K-SDUCR/L-07 13 10 9 125 7 FTKA02555 TW07P E10M-SDUCR/L-07 13 10 9 150 7 E12M-SDUCR/L-07 16 12 11 150 9 DCDDT0702nn E12Q-SDUCR/L-07 16 12 11 180 9 FTKA02565 TW07P E16R-SDUCR/L-07 20 16 15 200 11 E16S-SDUCR/L-07 20 16 15 250 11 2 E16R-SDUCR/L-11 20 16 15 200 11 E16S-SDUCR/L-11 20 16 15 250 11 FTGA03508 TW15P E20R-SDUCR/L-11 25 20 18 200 13 DCDDT11T3nn E20S-SDUCR/L-11 25 20 18 250 13 E25T-SDUCR/L-11 32 25 23 300 17 FTGA03510 TW15P СМП смотреть на стр. В60 В62, В81 STFCR/L А TCDC Минимальный диаметр растачивания Н Рис. 1 В Рис. 2 Правое исполнение 90° (мм) Винт Ключ Обозначение 0D 0d H L S СМП Рис. C08K-STFCR/L-09 10 8 7 125 5 ТСПСТ0902Ш FTKA02206 TW06P C10K-STFCR/L-09 12 10 9 125 6 C10K-STFCR/L-11 12 10 9 125 6 C12M-STFCR/L-11 15 12 11 150 8 C16R-STFCR/L-11 20 16 15 200 10 ТСПСТ1102Ш FTKA02565 TW07P C20R-STFCR/L-11 25 20 18 200 13 2 C20S-STFCR/L-11 25 20 18 250 13 C20R-STFCR/L-16 25 20 18 200 13 TCDCT16T3DD FTGA0351C TW15P C20S-STFCR/L-16 25 20 18 250 13 E08K-STFCR/L-09 10 8 7 125 5 ТСПСТ0902Ш FTKA02206 TW06P E10K-STFCR/L-09 12 10 9 125 6 E10K-STFCR/L-11 12 10 9 125 6 E12M-STFCR/L-11 15 12 11 150 8 E16R-STFCR/L-11 20 16 15 200 11 TOTDT1102DD FTKA02565 TW07P E20R-STFCR/L-11 25 20 18 200 13 2 E20S-STFCR/L-11 25 20 18 250 13 E20R-STFCR/L-16 25 20 18 200 13 TCDCT16T3DD FTGA03510 TW15P E20S-STFCR/L-16 25 20 19 250 13 СМП смотреть на стр. B67 B69 Точение 153 DCDC Рис. 1 Н Рис. 2
