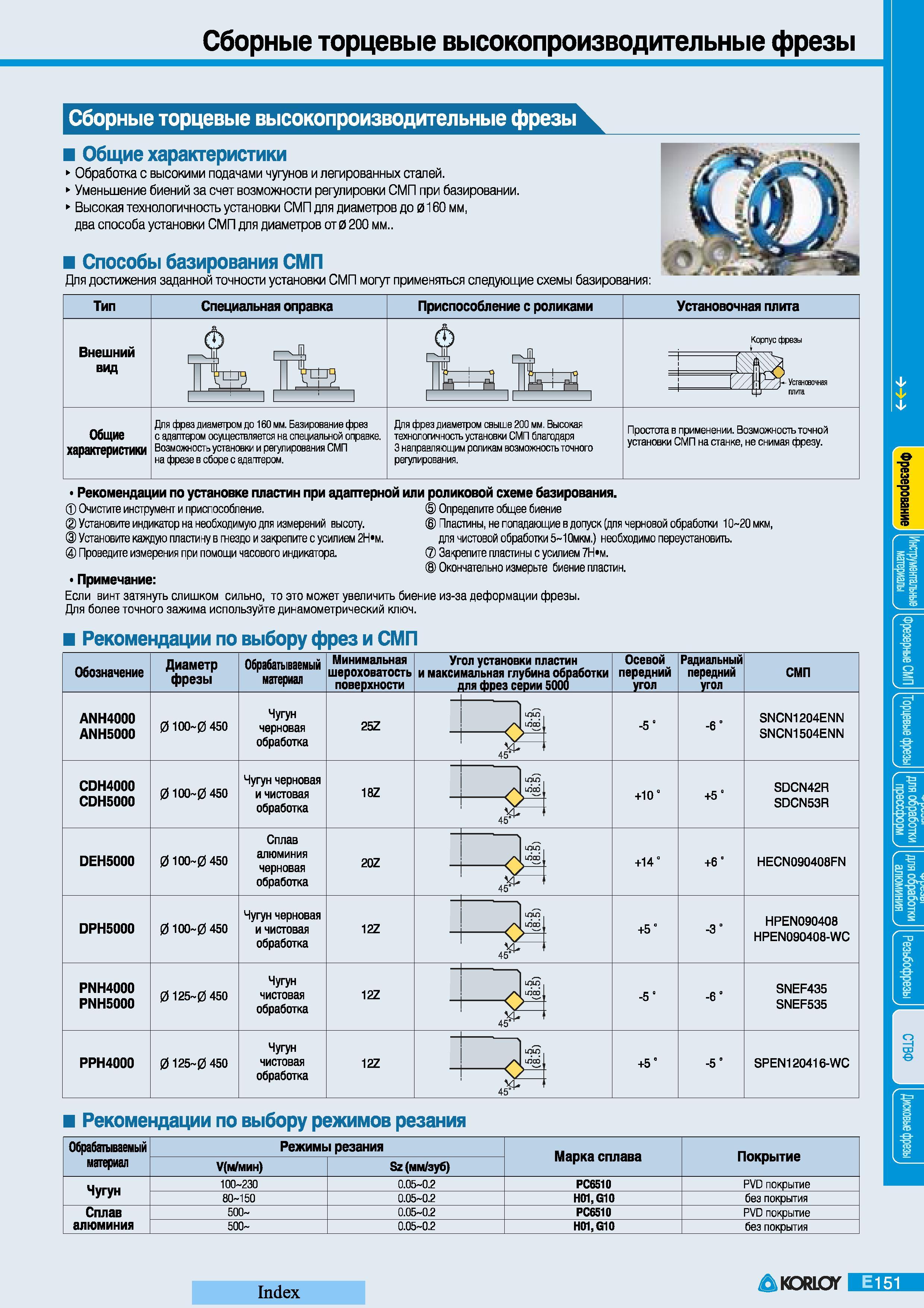

Сборные торцевые высокопроизводительные фрезы Korloy Общие характеристики Обработка с высокими подачами чугунов и легированных сталей Уменьшение биени

Сборные торцевые высокопроизводительные фрезы Korloy Общие характеристики Обработка с высокими подачами чугунов и легированных сталей. Уменьшение биений за счет возможности регулировки СМП при базировании. Высокая технологичность установки СМП для диаметров до 0160 мм два способа установки СМП для диаметров от0 200 мм.. Способы базирования СМП Для достижения заданной точности установки СМП могут применяться следующие схемы базирования Тип Специальная оправка Приспособление с роликами Установочная плита Внешний вид Корпус фрезы та ЕЙ - Установочная Ир' плита Для фрез диаметром до 160 мм. Базирование фрез Общие с адаптером осуществляется на специальной оправке характеристики Возможность установки и регулирования СМП на фрезе в сборе с адаптером. Для фрез диаметром свыше 200 мм. Высокая технологичность установки СМП благодаря направляющим роликам возможность точного регулирования. Простота в применении. Возможность точной установки СМП на станке не снимая фрезу. Рекомендации по установке пластин при адаптерной или роликовой схеме базирования. Очистите инструмент и приспособление. Определите общее биение Установите индикатор на необходимую для измерений высоту. Пластаны не попадающие в допуск (для черновой обработки 10 20 мкм Установите каэдую пластину в гнездо и закрепите с усилием 2Н м. для чистовой обработки 5 10мкм.) необходимо переустановить. Проведите измерения при помощи часового индикатора. Закрепите пластины с усилием 7Н м. Окончательно измерьте биение пластин. Примечание Если винт затянуть слишком сильно то это может увеличить биение из-за деформации фрезы Для более точного зажима используйте динамометрический ключ. Рекомендации по выбору фрез и СМП Обозначение Диаметр фрезы Обрабатываемый материал Угол установки пластин шероховатость и максимальная глубина обработки для фрез серии 5000 поверхности Осевой Радиальный передний передний угол угол СМП ANH4000 ANH5000 CDH4000 CDH5000 0 100-0 450 0 100-0 450 Чугун черновая обработка Чугун черновая и чистовая обработка 25Z 18Z VI- 45 IS 45 +10 +5 SNCN1204ENN SNCN1504ENN SDCN42R SDCN53R DEH5000 0 100-0 450 DPH5000 0 100-0 450 Сплав алюминия черновая обработка Чугун черновая и чистовая обработка 20Z 12Z 2 Vk 45 Vk 45 +14 +5 +6" HECN090408FN HPEN090408 HPEN090408-WC PNH4000 PNH5000 0 125-0 450 РРН4000 0 125-0 450 Чугун чистовая обработка Чугун чистовая обработка 12Z 12Z vi- 45 vq- 45 +5" -6 SNEF435 SNEF535 SPEN120416-WC Рекомендации по выбору режимов резания Обрабатываемый материал Режимы резания Марка сплава Покрытие V(m mhh) Sz (мм/зуб) Чугун 100-230 0.05-0.2 РС6510 PVD покрытие 80-150 0.05-0.2 Н01 G10 без покрытия Сплав алюминия 500- 0.05-0.2 РС6510 PVD покрытие 500- 0.05-0.2 H01G10 без покрытия Index Сборные торцевые высокопроизводительные фрезы
